Проектирование многоэтажного здания в г. Москва

Белорусский Государственный Университет Транспорта
Кафедра строительные технологии и конструкции
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Проектирование железобетонных конструкций многоэтажного здания"
Гомель 2018

Исходные данные:
1. Район строительства – Москва;
2. Длина здания – 60 м;
3. Ширина здания – 24 м;
4. Количество этажей – 4;
5. Высота этажа – 5.4 м;
6. Высота подвала – 3 м;
7. Нормативная переменная нагрузка – 8 кН/м2;
8. В том числе длительно действующая – 3 кН/м2;
9. Класс бетона - С16/20;
10. Класс арматурной стали – S400;
11. Условное расчетное сопротивление грунта – 0.35;

В данной работе в соответствии с заданием запроектированы основные несущие конструкции 4-этажного промышленного здания с подвалом. Здание прямоугольное в плане с размерами в осях 24x60 м. Здание запроектировано в неполном каркасе с наружными стенами из камней силикатных толщиной 510 мм. Выбран вариант сборного перекрытия с поперечным расположением ригелей. Шаг колонн 6,0 м, пролет ригелей 6,0 м. Высота этажа здания 5.4 м, высота подвала 3 м. Колонны - квадратного по¬перечного сечения, ригели - прямоугольного поперечного сечения. Плиты перекрытия опираются на верх ригелей. Ригели опираются на консоли колонн. Фундаменты - монолитные железобетонные со ста¬канами для сопряжения с колоннами. Ригели опираются на консоли колонн, плиты перекрытия опираются на ригели.

Графическая часть содержит: Конструкция ригеля, колонны и фундамента.
Спецификация. Ведомость расхода стали. Схема расположения фундаментов,
колонн, ригелей, плит перекрытия на отм. +5,400. Разрез 1-1. Узлы.

Содержание
Введение
1 Компоновка элементов сборного перекрытия
2 Подбор плиты перекрытия
2.1 Сбор нагрузок
2.2 Назначение марки и плиты
3 Расчет ригеля
3.1 Сбор нагрузок и подбор сечения
3.2 Статический расчет
3.3 Огибающие эпюры изгибающих моментов и поперечных сил
3.4 Конструктивный расчет
3.4.1 Подбор продольной арматуры и расчет несущей способности ригеля
3.4.2 Подбор поперечной арматуры
3.4.3 Построение эпюры материалов и определение мест обрыва продольных стержней
3.5 Расчет по раскрытию трещин, нормальных к продольной оси ригеля
4 Расчёт колонны и её элементов
4.1 Расчетно-конструктивная схема
4.2 Расчет колонны
4.3 Конструирование колонны
5 Проектирование фундаментов
5.1 Определение размеров подошвы
5.2 Расчет тела фундамента
5.2.1 Определение общей высоты
5.2.2 Расчет на раскалывание
5.2.3 Проверка прочности нижней ступени
5.2.4 Расчет арматуры
5.2.5 Проверка прочности дна стакана на продавливание
7 Расчет простенка нижнего этажа наружной стены здания в неполном каркасе
7.1 Исходные данные для расчета
7.2 Проверка толщины стены из условия предельной гибкости
7.3 Определение расчетных усилий
7.4 Проверка прочности простенка
7.5 Расчет сетчатого армирования простенка
7.6 Расчет кладки на местное сжатие
7.7 Расчет распределительной плиты
7.7.1 Определение размеров плиты
7.7.2 Проверка длинны распределительной плиты
7.7.3 Проверка прочности опорной плиты
7.7.4 Проверка прочности плиты на сжатие
7.8 Расчет опорного узла на центральное сжатие
7.7 Расчет анкеров
8 Расчет центрально сжатого кирпичного столба
Список литературы

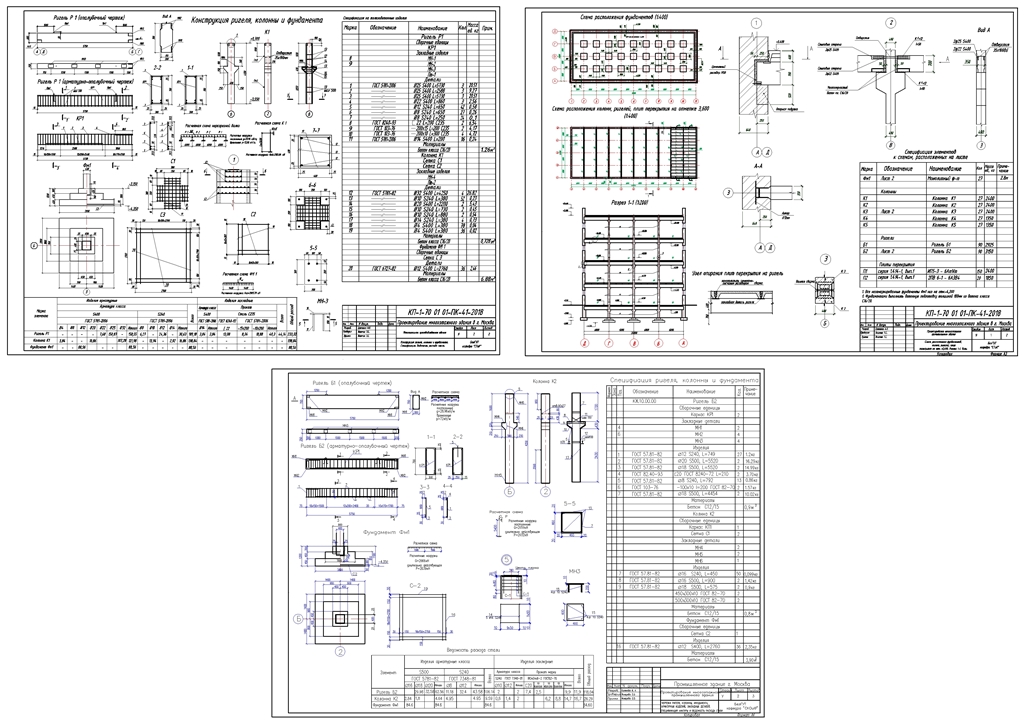

Состав: Лист 1: Конструкция ригеля, колонны и фундамента. Спецификация. Ведомость расхода стали. Лист 2: Схема расположения фундаментов, колонн, ригелей, плит перекрытия на отм. +5,400. Разрез 1-1. Узлы. Лист 3: Чертежи ригеля, колонны, фундамента,арматурных изделий, закладных деталей, спецификация арматуры и ведомость расхода стали. Язык документа
