Проектирование железобетонных конструкций многоэтажных зданий

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра cтроительные конструкции, основания и фундаменты
Курсовая работа на тему: «Проектирование железобетонных конструкций многоэтажных зданий»
По дисциплине:
«Железобетонные конструкции»
Гомель 2017

В соответствии с заданием (шифр 185) запроектированы основные несущие конструкции 3-этажного промышленного здания с подвалом. Район строительства — г. Киев. Здание прямоугольное в плане с размерами в осях 48x27м. Здание запроектировано в неполном каркасе с наружными стенами из кирпича толщиной 510 мм. Выбран вариант сборного перекрытия с поперечным расположением ригелей. Шаг колонн 6,0 м, пролет ригелей 9,0 м. Высота этажа здания 6 м. Высота подвала 3,2 м. Колонны - квадратного поперечного сечения, ригели - прямоугольного поперечного сечения. Плиты перекрытия опираются поверх ригелей. Ригели опираются на консоли колонн. Фундаменты - монолитные железобетонные со стаканами для сопряжения с колоннами.

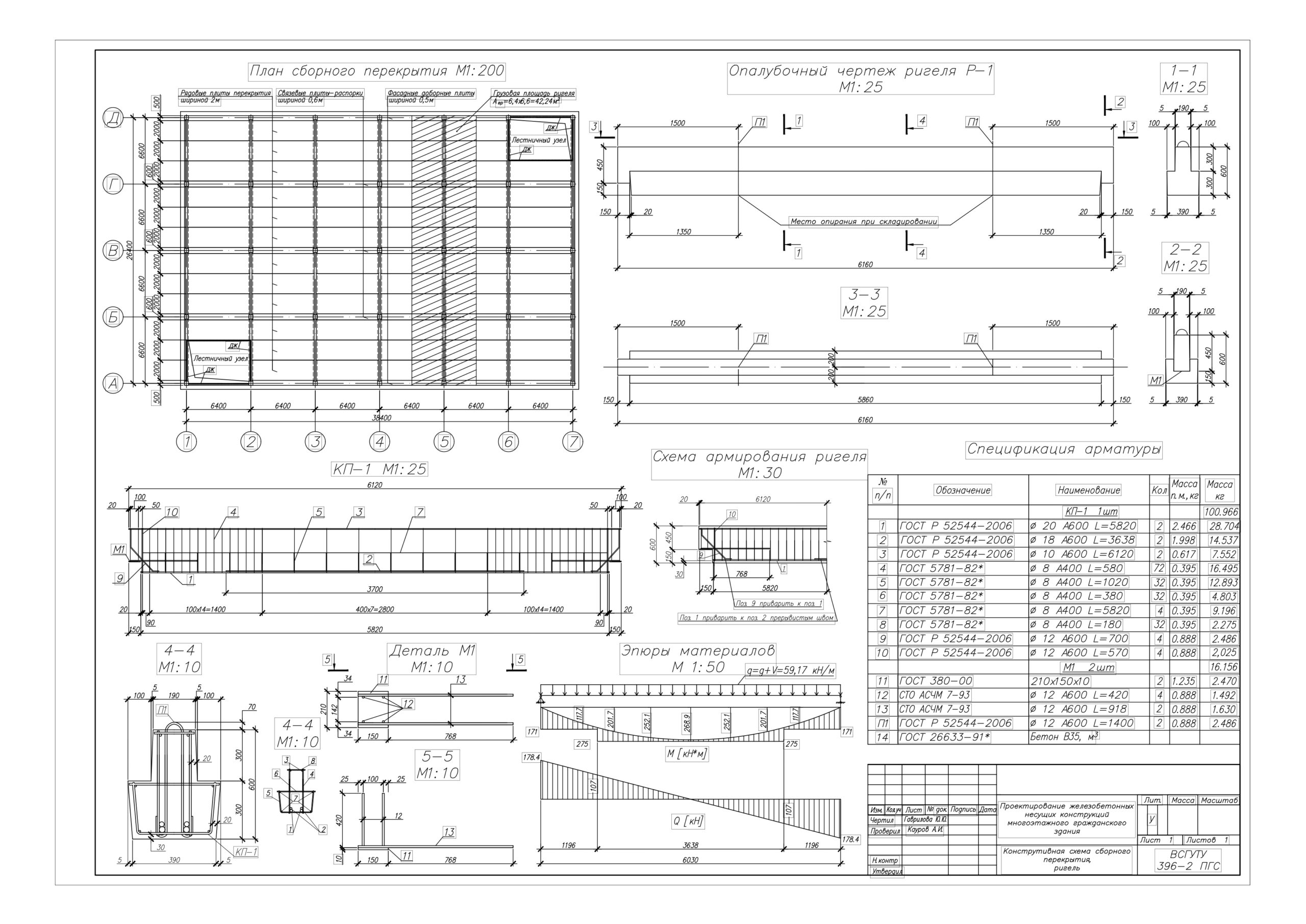

Графическая часть содержит 3 листа А3: схемы расположения элементов,разрез,конструкция ригеля,колонны,фундамента,конструкция монолитного перекрытия.
Содержание
ВВЕДЕНИЕ
1. КОМПОНОВКА ЭЛЕМЕНТОВ СБОРНОГО ПЕРЕКРЫТИЯ
2.ПОДБОР ПЛИТЫ ПЕРЕКРЫТИЯ
2.1.Сбор нагрузок
2.2.Назначение марки плиты
3. РАСЧЕТ РИГЕЛЯ
3.1 Сбор нагрузок и подбор сечения
3.2 Cтатический расчет
3.3. Огибающие эпюры изгибающих моментов и поперечных сил
3.4. Конструктивный расчёт
3.4.1 Подбор продольной арматуры и расчет несущей способности ригеля
3.4.2 Подбор поперечной арматуры
3.4.3 Построение эпюры материалов и определение мест обрыва продольных стержней
3.5 Расчет по раскрытию трещин, нормальных к продольной оси ригеля
3.6.Расчет прогиба ригеля
4. РАСЧЕТ КОЛОННЫ И ЕЕ ЭЛЕМЕНТОВ.
4.1 Расчетно-конструктивная схема.
4.2. Конструирование колонны
4.3 Расчет колонны
5 ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ
5.1 Определение размеров подошвы
5.2 Расчет тела фундамента
5.2.1 Определение высоты
5.2.2 Расчет на раскалывание
5.2.3 Проверка прочности нижней ступени
5.2.4 Расчет арматуры
5.3 Конструирование фундаментов
6. РАСЧЕТ И КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ МОНОЛИТНОГО
6.1 РАСЧЕТ ВТОРОСТЕПЕННОЙ БАЛКИ
6.1.1Определение размеров поперечного сечения
6.1.2 Построение эпюр изгибающих моментов и поперечных сил
6.1.3 Подбор продольной арматуры балки
6.1.4 Подбор поперечной арматуры балки
6.1.5 Построение огибающей эпюры моментов, эпюры материалов и определение мест обрыва продольных стержней
СПИСОК ЛИТЕРАТУРЫ

Состав: Схемы расположения элементов,узлы,конструкция ригеля,колонны и фундамента,конструкция монолитного перекрытия. Язык документа

Софт: AutoCAD Студенческая версия 2016

Сайт: www

Файлы:

Каталог / Строительство / Проектирование железобетонных конструкций многоэтажных зданий

ЖБК.docx
Moy_kursachrpk-41_1.dwg
