МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт Промышленного и гражданского строительства
Кафедра Железобетонных и каменных конструкций
КУРСОВАЯ РАБОТА
по дисциплине «Железобетонные и каменные конструкции»
Тема:"Проектирование несущих конструкций многоэтажного каркасного здания"
2023
Исходные данные:
– связевая конструктивная схема здания, здание относится к классу КС-2;
– плиты перекрытия — многопустотные предварительно напряженные высотой 22 см; – габариты здания в осях — 19,2х42,7 м;
– число этажей — 10 надземных этажей, а также подвал;
– высота надземных (типовых) этажей — 2,9 м;
– высота подвала — 3,6 м;
– расстояние от пола 1-го этажа до планировочной отметки (высота цоколя здания) — 0,9 м;
– условное расчетное сопротивление грунта в основании здания R0 = 0,35 МПа;
– район строительства — г. Воронеж;
– тип местности — B;
– полное значение временной нагрузки: V = 3 кН/м2;
– длительная часть временной нагрузки: V = 0,875 кН/м2.
Оглавление:

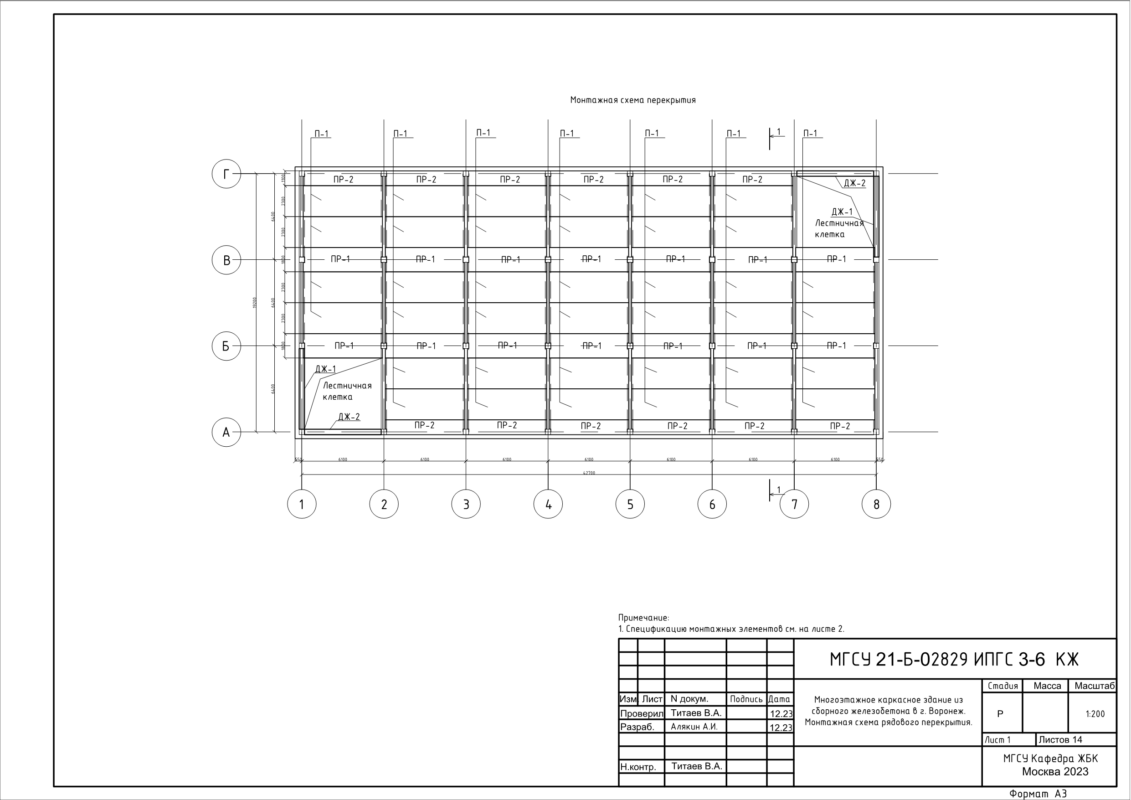

1. КОМПОНОВКА КОНСТРУКТИВНОЙ СХЕМЫ СБОРНОГО ПЕРЕКРЫТИЯ 4
1.1. Исходные данные 5
1.2. Компоновка здания 6

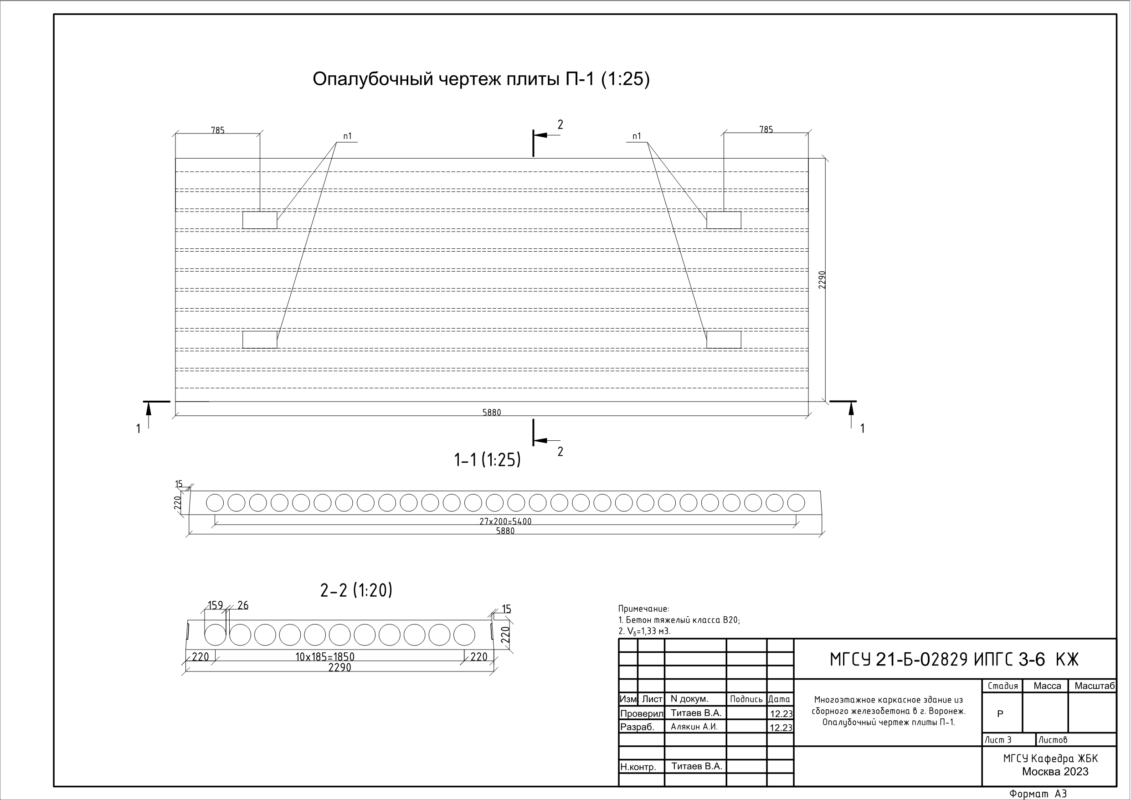

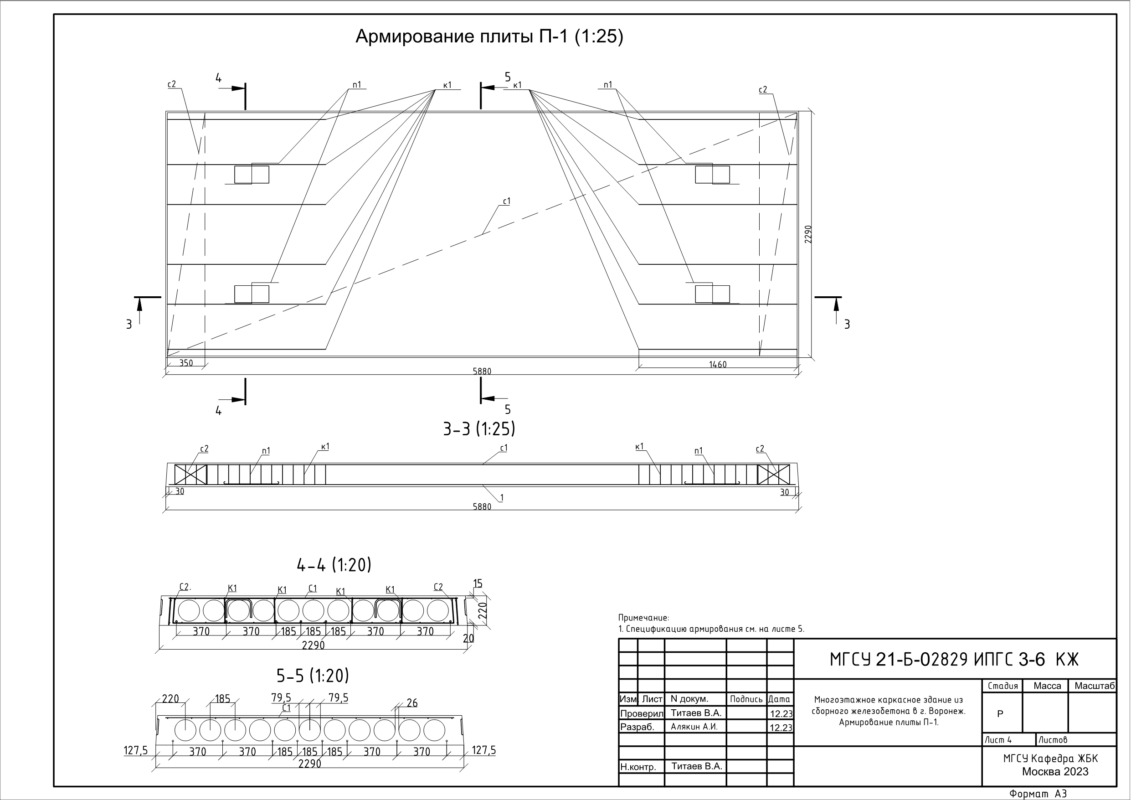

2. РАСЧЕТ И КОНСТРУИРОВАНИЕ МНОГОПУСТОТНОЙ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ ПРИ ВРЕМЕННОЙ ПОЛЕЗНОЙ НАГРУЗКЕ V = 2,5 кН/м2 6
2.1. Исходные данные 6
2.2. Расчет плиты по предельным состояниям первой группы 8
2.3. Расчет плиты по предельным состояниям второй группы 12
3. ПЕРЕРАСЧЕТ И КОНСТРУИРОВАНИЕ МНОГОПУСТОТНОЙ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ ПРИ ВРЕМЕННОЙ ПОЛЕЗНОЙ НАГРУЗКЕ V = 2,5 кН/м2 16
3.1. Исходные данные 16
3.2. Расчет плиты по предельным состояниям первой группы 17
3.3. Расчет плиты по предельным состояниям второй группы 22

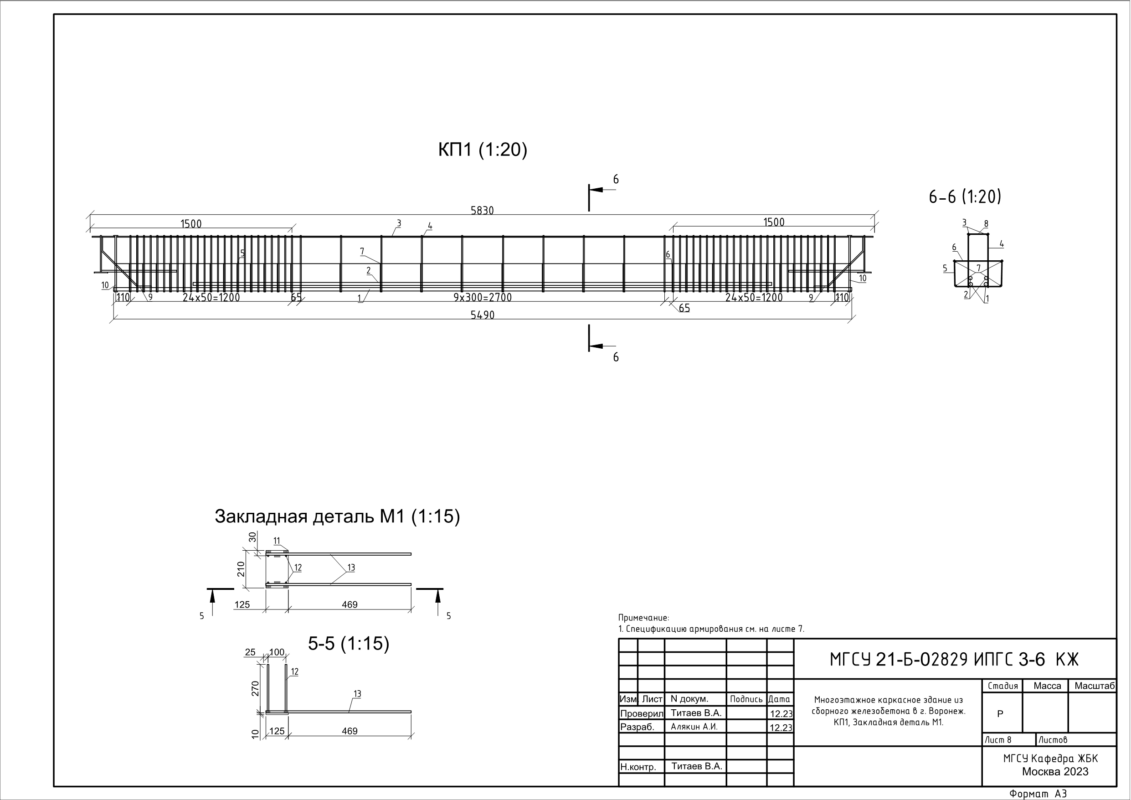

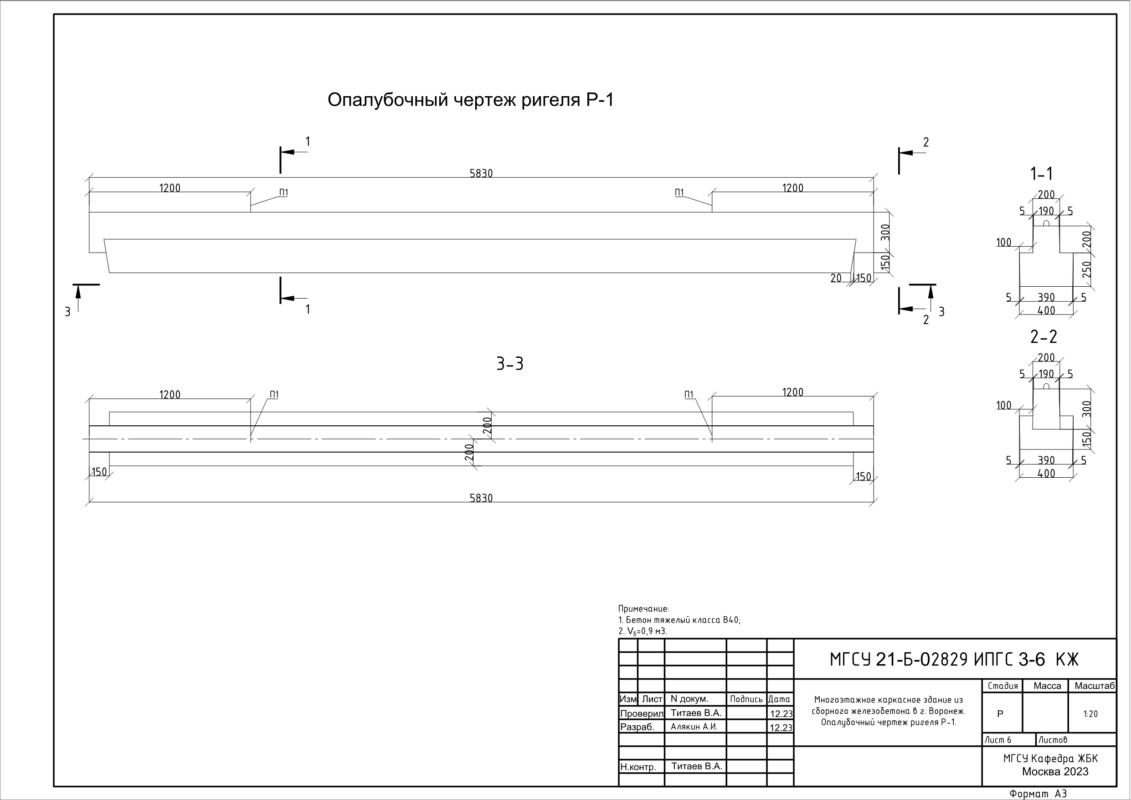

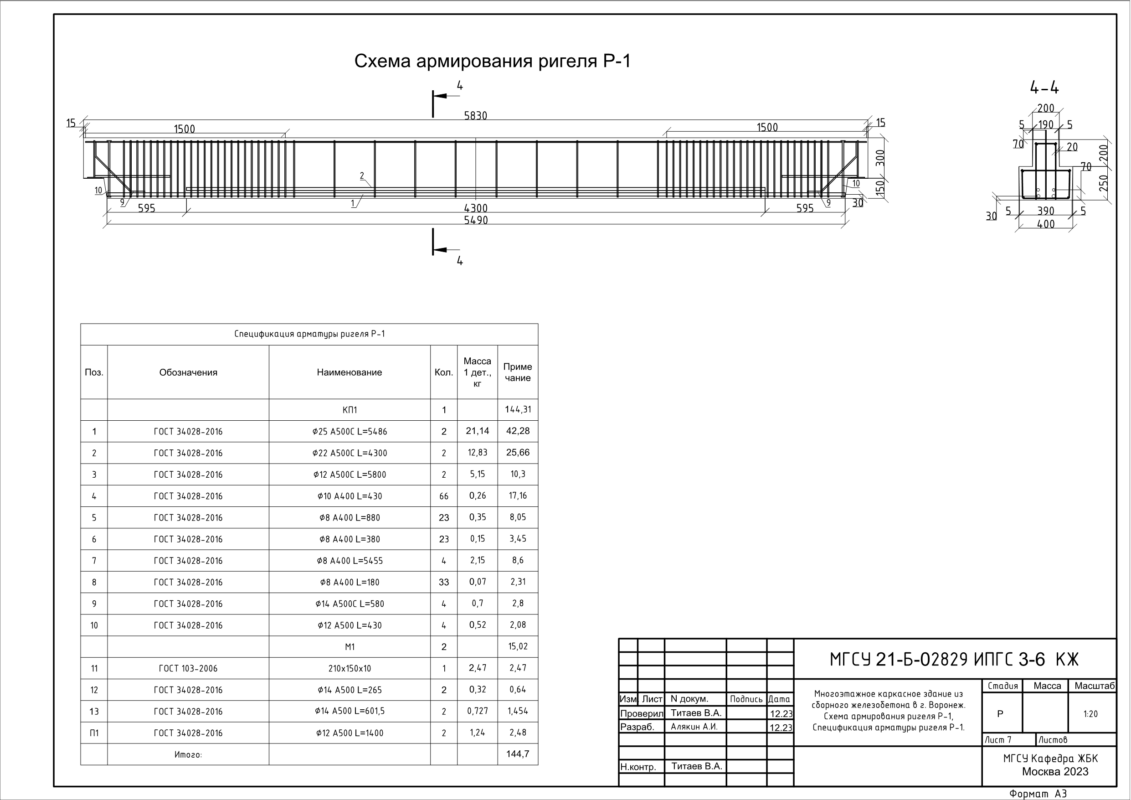

4. РАСЧЕТ И КОНСТРУИРОВАНИЕ ОДНОПРОЛЕТНОГО РИГЕЛЯ 29
4.1. Исходные данные 29
4.2. Определение усилий в ригеле 31
4.3. Расчет ригеля по прочности нормальных сечений при действии изгибающего момента 31
4.4. Расчет ригеля по прочности наклонных сечений 33
4.5. Построение эпюры материалов 39

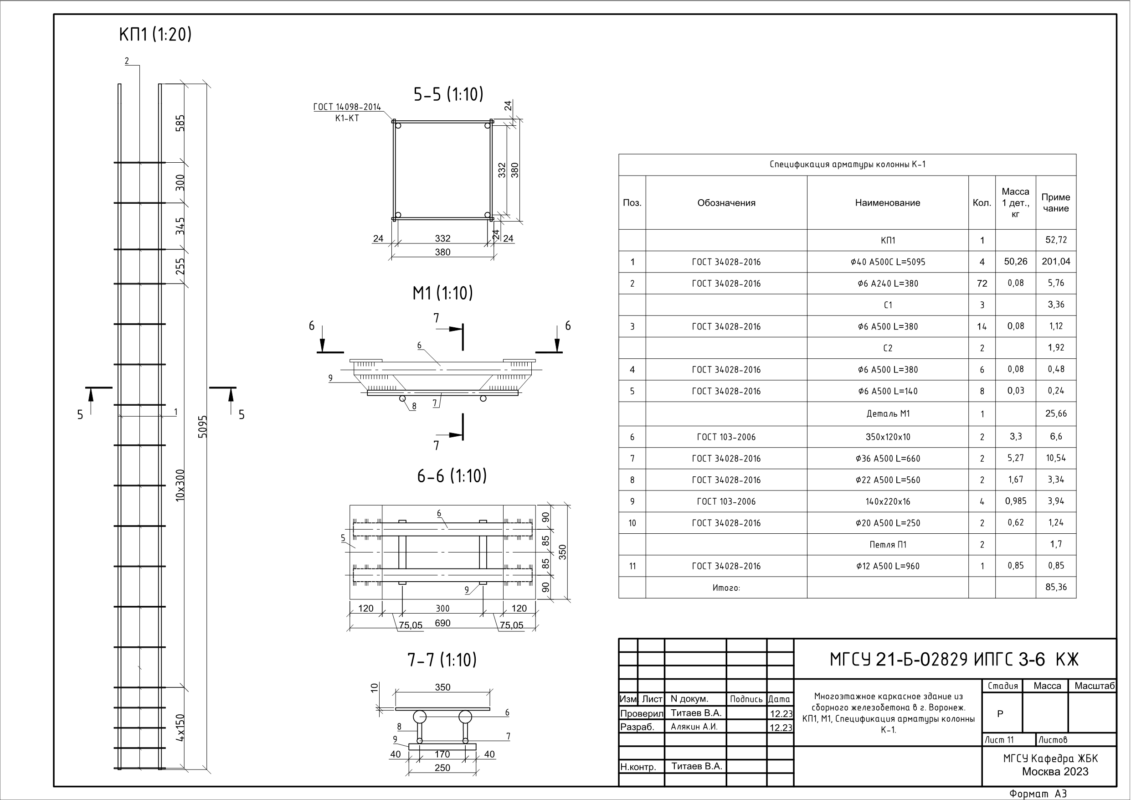

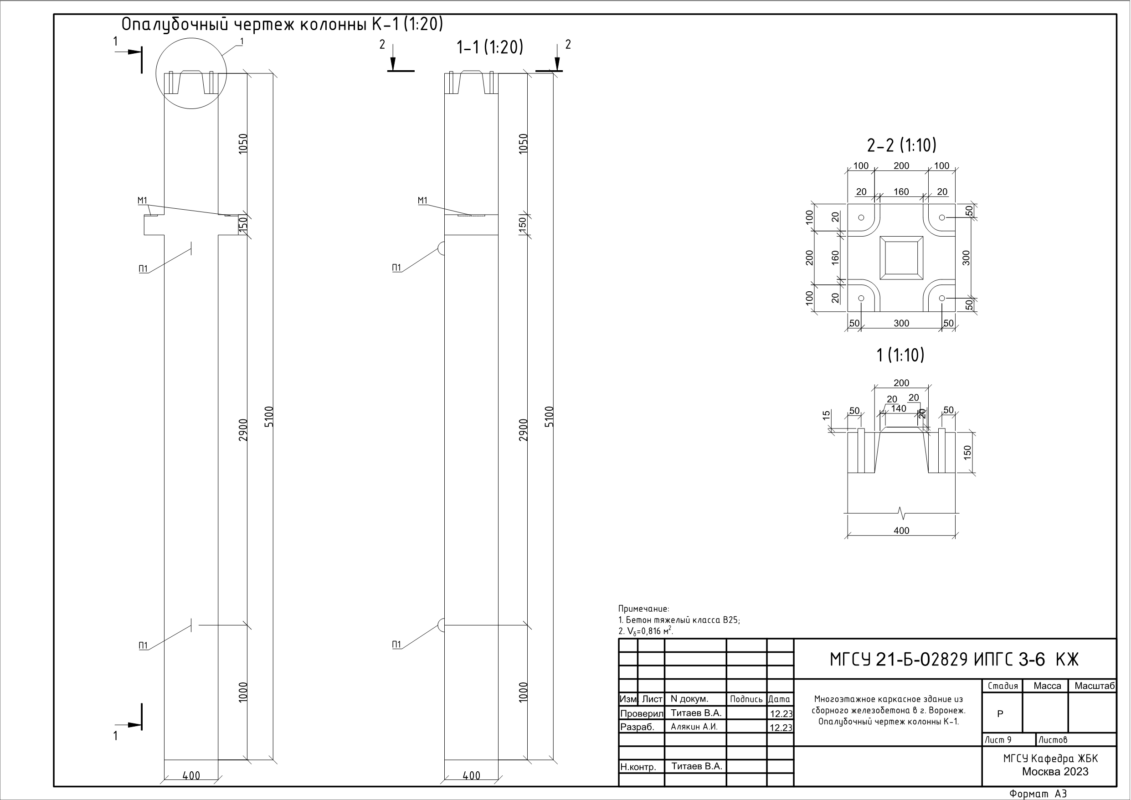

5. РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ 42
5.1. Исходные данные 42
5.2.Определение усилий в колонне 45

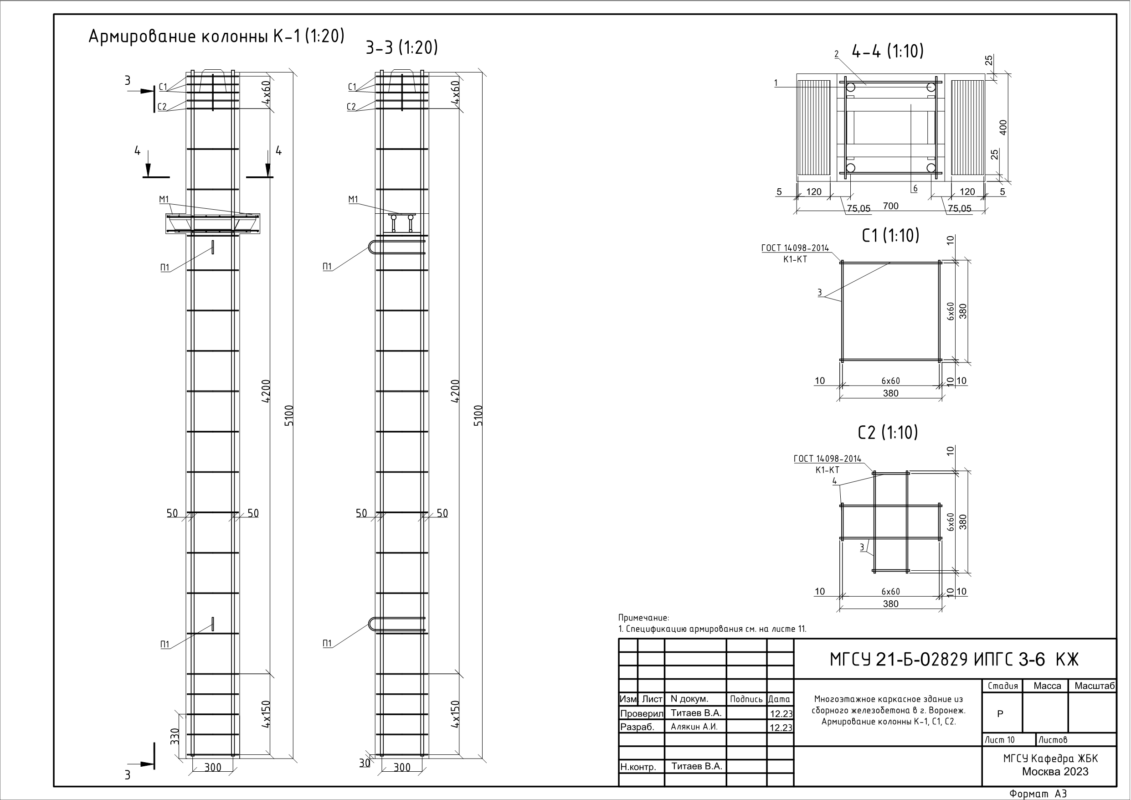

5.3. Расчет колонны по прочности 46
5.4. Определение высоты колонны 48
6. РАСЧЕТ И КОНСТРУИРОВАНИЕ ФУНДАМЕНТА ПОД КОЛОННУ 49
6.1. Исходные данные 49
6.2. Определение размера стороны подошвы фундамента 49
6.3. Деление высоты фундамента 50
6.4. Расчет на продавливание 51
6.5. Определение площади арматуры подошвы фундамента 54
6.6. Проверка на образование трещин в подошве фундамента 55
6.7. Проверка подошвы фундамента на раскрытие трещин 56
Библиографический список 58
