Проектирование конструкций перекрытия каркасного здания

Тольяттинский государственный университет
Кафедра ГСХ
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему: "Проектирование конструкций перекрытия каркасного здания"
Тольятти, 2015

Исходные данные: "Четырехэтажное каркасное здание имеет размер в плане 17,7х50,4м и сетку колонн 5,9х6,3м. Высота этажей 4,5м".

В данной работе выполнено проектирование несущих конструкций ж/б покрытия каркасного здания.

Содержание:

Содержание 1
1. Проектирование конструкций перекрытия каркасного здания 2
1.1. Общие данные для проектирования 2
1.2. Компоновка конструктивной схемы сборного перекрытия 2

2. Расчет сборного каркаса 4
2.1. Расчет многопустотной плиты 4
2.1.1. Расчетные нагрузки 4
2.1.2. Расчетные усилия 4
2.1.3. Расчетное сечение плиты 5
2.1.4. Характеристики прочности бетона и арматуры 6
2.1.5. Расчет прочности плиты по нормальному сечению 6
2.1.6. Определение геометрических характеристик приведенного сечения 7
2.1.7. Определение потерь предварительного напряжения арматуры 8
2.1.8. Расчет прочности плиты по наклонному сечению 9
2.1.9. Расчет по образованию трещин, нормальных к продольной оси 10
2.1.10. Расчет прогиба плиты 11

2.2. Расчет ригеля 12
2.2.1. Расчетная схема и нагрузки 12
2.2.2. Вычисление изгибающих моментов в расчетных сечениях 12
2.2.3. Определение перерезывающих сил 17
2.2.4. Определение моментов на гранях 20
2.2.5. Расчет прочности ригеля по нормальным сечениям 20
2.2.6. Построение эпюры материалов 22
2.2.7. Расчет прочности ригеля по наклонному сечению 23

3. Расчет монолитного каркаса 25
3.1. Расчет монолитной плиты 26
3.1.1. Определение усилий в плите монолитного каркаса 26
3.1.2. Расчет прочности монолитной плиты по нормальным сечениям 27

3.2. Расчет второстепенной балки 29
3.2.1. Определение изгибающих моментов во второстепенной балке 29
3.2.2. Определение перерезывающих сил во второстепенной балке 30
3.2.3. Расчет прочности второстепенной балки по нормальным сечениям 31
3.2.4. Расчет прочности второстепенной балки по наклонным сечениям 33

4. Список использованной литературы 35

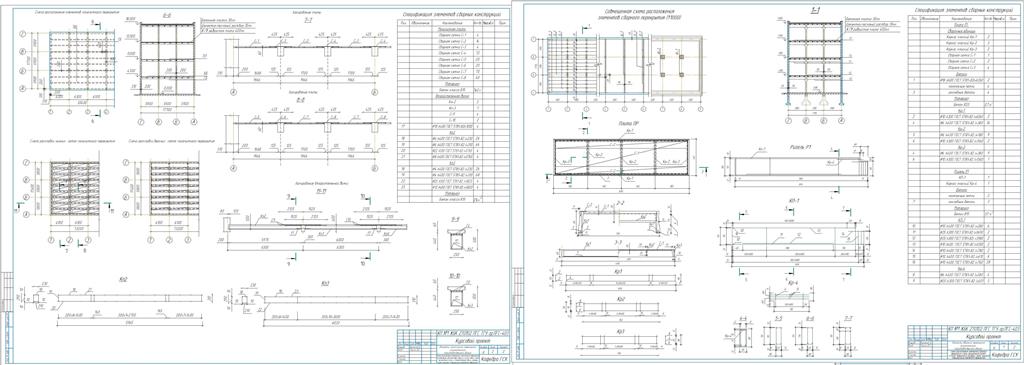

Состав: Схема расположения элементов сборного перекрытия, схемы армирования ригеля и плиты перекрытия, разрезы, схемы каркасов, спецификация элементов перекрытия Язык документа

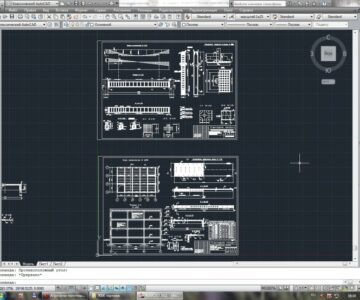

Софт: КОМПАС-3D 13

Каталог / Строительство / Проектирование конструкций перекрытия каркасного здания

Просмотр файлов
Лист_2.cdw
Курсовой проект 1 ЖБК.doc
Лист_1.cdw
