Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания

Южно-российский государственный политехнический университет им. М.И.Платова
Кафедра промышленного и гражданского строительства, геотехники и фундаментостроения
Курсовая работа по дисциплине "Железобетонные и каменные конструкции"
На тему: "Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания"
Новочеркасск 2014

Работа содержит расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания с использованием проектно-вычислительного комплекса Structure CAD.

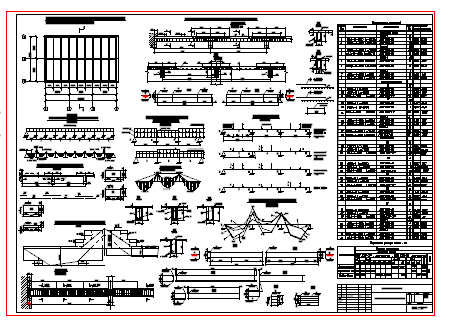

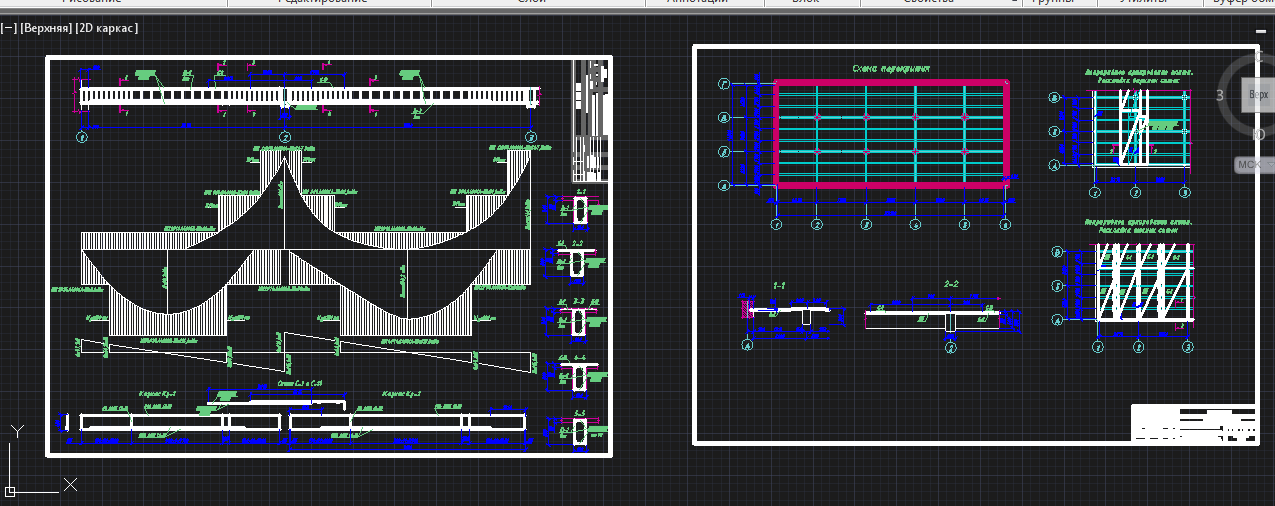

Графическая часть содержит разрезы по главной и второстепенной балке, эпюры моментов и усилий, схемы каркасов, схему перекрытия, план раскладки нижних и верхних сеток.
Курсовая работа содержит 2 листа формата А1 графической части, 25 страниц пояснительной записки, содержащей 10 рисунков, 7 таблиц и 14 источников.
В курсовой работе рассмотрена компоновка железобетонного междуэтажного перекрытия, произведён расчет и конструирование балочной монолитной плиты, расчет и конструирование многопролетной второстепенной балки.

Исходные данные для проектирования:
Конструктивная схема здания – неполный железобетонный каркас.
Размеры здания в плане (в свету): ширина В = 14,8 м, длина L = 33,8 м.
Временная (технологическая) нормативная нагрузка на перекрытие vn = 12 кПа.
Постоянная нормативная нагрузка от веса конструкций пола - 1 кПа.
Наружные стены здания – кирпичная кладка толщиной 510 мм.
Материалы для перекрытия: бетон тяжелый В20, арматура В500 (Вр-1) для сеток и А400 (А-III) для балок.
Коэффициент надежности по назначению здания 0,95.

Состав: Разрезы по главной и второстепенной балке, эпюры моментов и усилий, схемы каркасов, схему перекрытия, план раскладки нижних и верхних сеток. Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Архитектурные формы / Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания

Просмотр файлов
Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания/
Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания/ЖБК ФИН.doc
Расчет и конструирование плиты и второстепенной балки монолитного железобетонного ребристого перекрытия многоэтажного промышленного здания/Чертеж1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

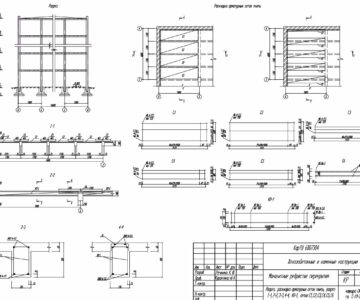

Еще чертежи и проекты по этой теме:
