Расчет ребристого монолитного перекрытия и П образной плиты

АГТА, ПГС; Железобетонные и каменные конструкции, Расчетно-пояснительная записка к курсовому проекту № 1 по курсу: железобетонные конструкции. Расчет ребристого монолитного перекрытия и П образной плиты. 2014

Исходные данные
Размеры здания в плане: длина L=48 м, ширина B=21 м;
Количество этажей – 3;
Высота этажа, hэт = 4,4 м.;
Нормативная полезная нагрузка на перекрытие, н = 9 кН/м2;
Кратковременная действующая часть полезной нагрузки р(кр) = 1,5 кН/м2;
Нормативное сопротивление грунта, Rнгр = 2,9 кг/см2 (0,29 МПа);
Снеговая нагрузка ;
Тип ригеля – тавровое сечение;
Район строительства – г. Ангарск;
Неполный каркас;
Перекрытие – балочное.

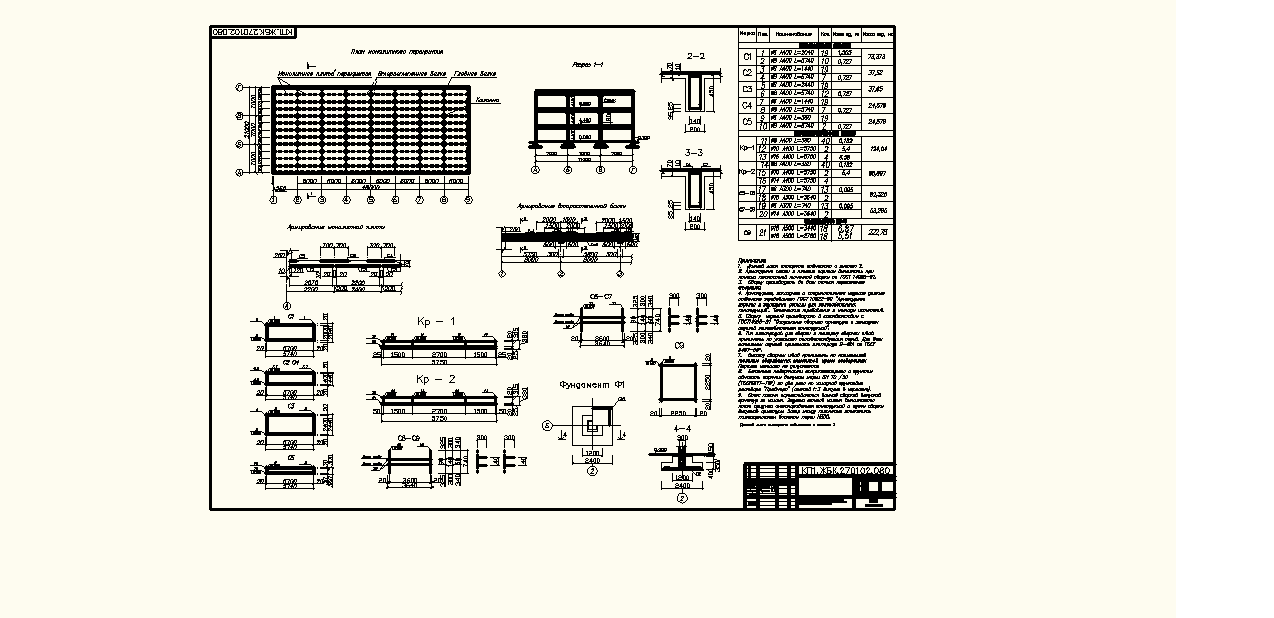

Графическая часть содержит (2 листа А1):
план монолитного перекрытия, армирование и КР.
Пояснительная записка (37 стр):
расчет и конструирование монолитного перекрытия (гл.балки/вт.балки/перекрытия/колонны/фундамента/сборной ребристой плиты перекрытия)

Состав: План покрытия М1:200; Фасад М1:100; Разрез 1-1 М1:100; Разрез 2-2 М1:200; Кровельный щит М1:20; разрез 3-3 М1:20; Разрез 4-4 М1:20; Узел 5 М1:20; а-а М1:20 Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Строительство / Расчет ребристого монолитного перекрытия и П образной плиты

ЖБК.dwg
ЖБК.doc
