Расчет монолитного перекрытия. ЖБК

Донбасская национальная академия строительства и архитектуры
Кафедра железобетонных изделий конструкций
Курсовой проект по дисциплине " Железобетонные конструкции"
На тему: "Расчет монолитного перекрытия"
Макеевка 2014

Исходные данные:
1. Длина здания, 73 м.
2. Ширина здания, 15 м.
3. Количество этажей, 5 шт.
4. Высота этажа, 3,6 м.
5. Временная нагрузка, 5,5 Рп (кН/м2)
6. Материал пола бетон

- расстояние между колоннами:
в поперечном направлении (пролеты главных балок) Lгб=6 м.
в продольном направлении (пролеты второстепенных балок) Lвб=6 м.
- расстояние между второстепенными балками (пролеты плит) принимается s1=s2=2 м.
- толщина плиты при Рп=(5,5-10) кН/м2 =60 мм, толщина пола из бетона δп=60 мм, толщина ц/п слоя 20 мм, толщина слоя шлаковой подготовки 20 мм.
- hвб=(1/12…1/20)Lвб=6/18=0,32 м, принимается 0,35 м;
- bвб=0,5hвб=0,5*0,35=0,175 м, принимается 0,2 м;
- hгб=(1/8…1/15)Lгб=1/10*6=0,6 м, принимается 0,6 м;
- bгб=(0,3…0,5) hгб=0,5*0,6=0,3 м.

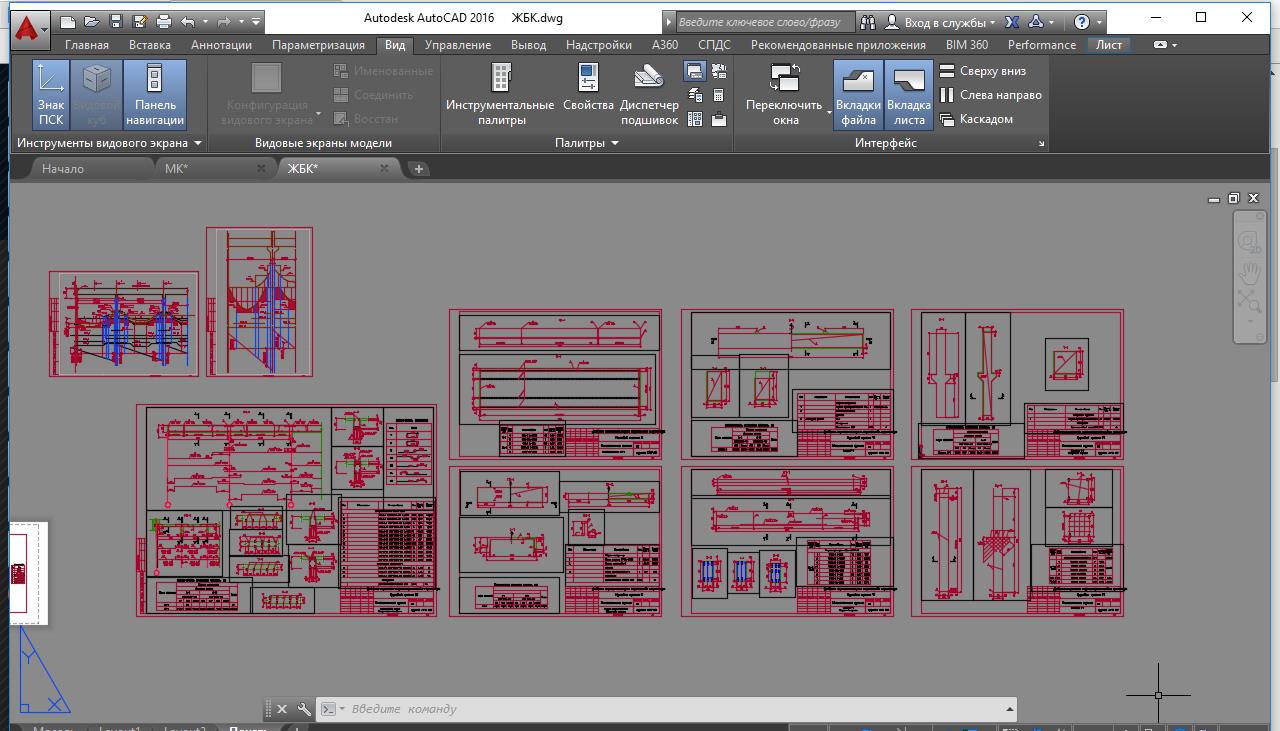

Состав: 9 листов, Монолитная плита, Второстепенная балка, Плита покрытия ПП-1, Сборочный чертеж, Ригель Р-1, Сборочный чертеж колонна К-1. Язык документа

Софт: AutoCAD 13 SP1

Файлы:
Записка.doc
ЖБК.dwg
