Евразийский Национальный Университет имени Л. Н. Гумилева
Архитектурно – строительный факультет

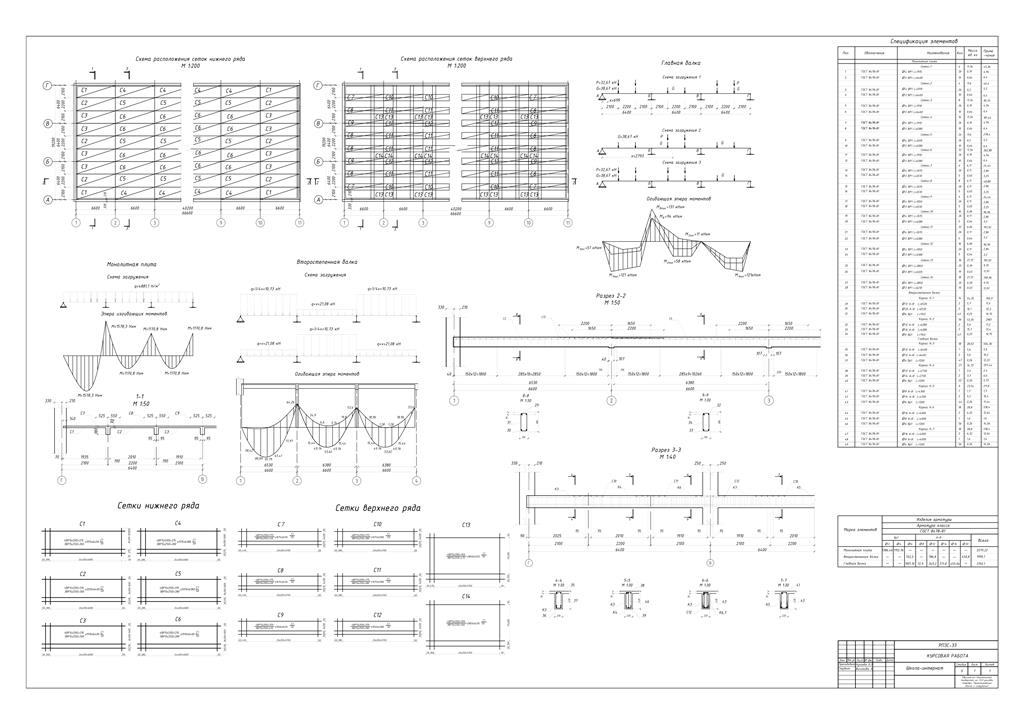

Кафедра: «Проектирование зданий и сооружений»на тему: «Расчет и проектирование монолитного перекрытия».
на тему: «Расчет и проектирование монолитного перекрытия».
Нур-Султан 2021
Здание отапливаемое, с наружными кирпичными стенами и внутренним железобетонным каркасом. Место строительства – г. Аральск.
Назначение здания – школа-интернат. Толщина наружных стен – 540 мм. Междуэтажные перекрытия – монолитные ребристые.
Принимаем бетон тяжелый класса В20; призменная прочность Rb=11,5 Мпа, прочность при осевом растяжении Rbt=0,9 Мпа. Коэффициент условий работы бетона γb2=0,95
Арматуру для плиты принимаем проволоку класса Вр-1 диаметром 4мм, Rs=365 Мпа в сварной рулонной сетке, Вр-1 диаметром 3 мм Rs=375 Мпа
Рабочую арматуру для второстепенных и главных балок принимаем в виде сварных каркасов с продольной арматурой A-III и поперечных проволок Вр-1
Размеры здания в плане: длина – 66 м, ширина – 19,2 м.
Продольный шаг между координационными осями – 6,6 м
Поперечный шаг между координационными осями – 6,4 м
Содержание
Введение...................................................................................................................4
Технология выполнения монолитных работ……………………………………5
Исходные данные………………………………………………………………..11
1. Теплотехнический расчет наружных ограждений…………………….........12
2. Конструктивная схема монолитного перекрытия……………………15
2.1. Многопролетная плита монолитного перекрытия…………………16
2.2. Многопролетная второстепенная балка…………………………….19
2.3. Главная балка…………………………………………………………25
2.4. Расчет арматурных сеток…………………………………………….40
Список литературы………………………………………………………………45
Приложение………………………………………………………………………46
