Курсовой "Расчет монолитного перекрытия"

МИФИ, Железобетонные конструкции

Курсовой проект, по расчету и конструированию монолитной плиты перекрытия, графич часть лист А1, пояснительная записка.
Исходные данные для проектирования:
Проектируемое здание (рис1.)-трехэтажное, трехпролетное без подвального этажа. В плане здание имеет размеры L×B=36×18м. с сеткой колонн 6,0∙ 6,0м. Высота этажа Нэт = 4,9. Место строительства – г.Самара. Нормативная временная нагрузка vn=4,7кН/м2. Коэффициент надежности по назначению γn = 1 (согласно [3] статья 4, п.8,9,10 и статья 16, п.7)
Класс бетона В20: Rb = 11,5МПа (γb = 1, т.к. действуют кратковременные нагрузки включительно,
п.2.8 [1]), Rbt = 0,9MПа (табл 2.2 [1]);
Арматура плиты и хомуты второстепенных балок из стали класса Bp-l (В500): Rs = 415МПа,
Rsw = 300MПа (табл 2.6 [1]);
Продольная арматура второстепенных и главных балок из стали класса A-III (А400):
Rs = 355МПа, Rsw = 285МПа, Rsc = 355МПа (табл 2.6 [1]).

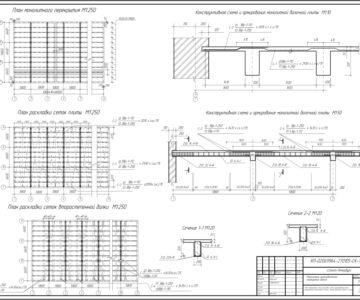

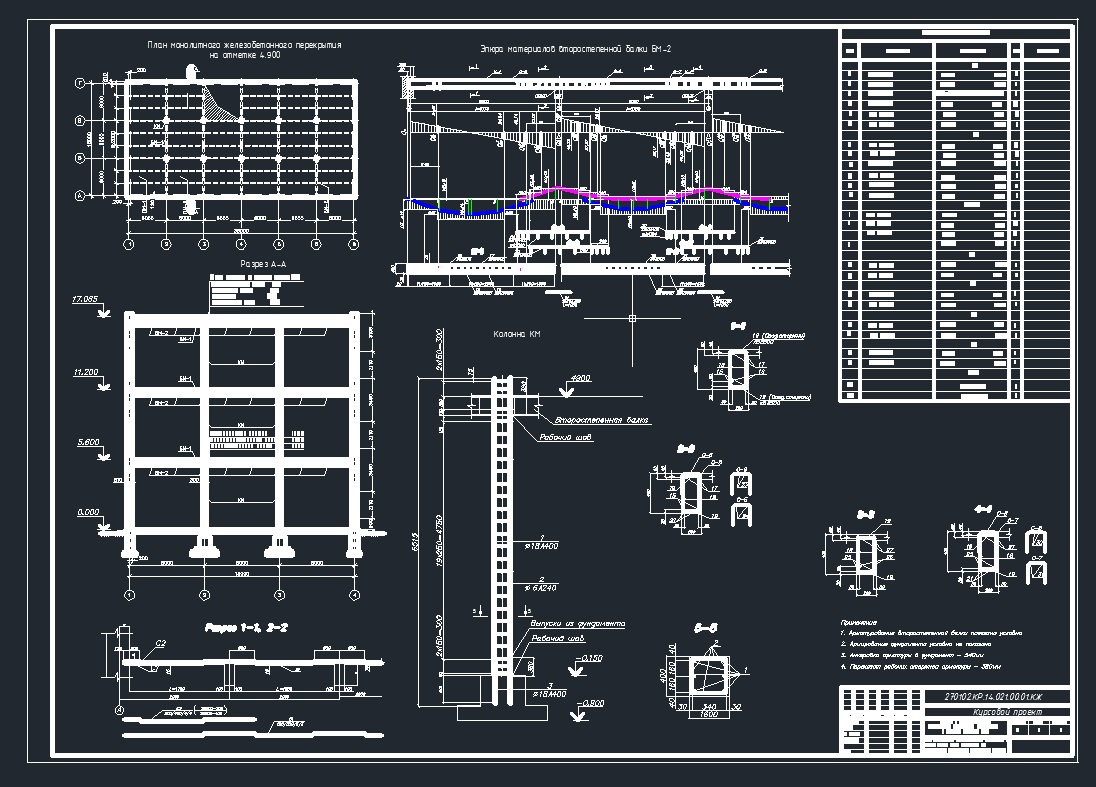

Состав: План монолитного железобетонного перекрытия на отметке 5,600, эпюра материалов для второстепенной балки,разрез А-А,1-1,2-2. Колонна. Язык документа

Софт: AutoCAD 2010

Файлы:
Курсовой жбк/
Курсовой жбк/4700.bak
Курсовой жбк/4700.dwg
Курсовой жбк/ПЗ 4700.docx
