Проектирование монолитного перектытия

МГУ им.Н.П.Огарева,
Кафдра строительных конструкций
Курсовой проект по дисциплине "Железобетонные конструкции"
на тему: "Проектирование монолитного перектытия"
Саранск,2015

Монолитные ребристые перекрытия состоят из плиты, второстепенных и главных балок, которые бетонируются вместе и представляют собой единую конструкцию. Плита опирается на второстепенные балки, а второстепенные на главные, опорами которых служат стены и колонны.
Проектирование монолитного перекрытия включает компоновку конструктивной схемы, расчет плиты, второстепенной и главной балок, их конструирование.

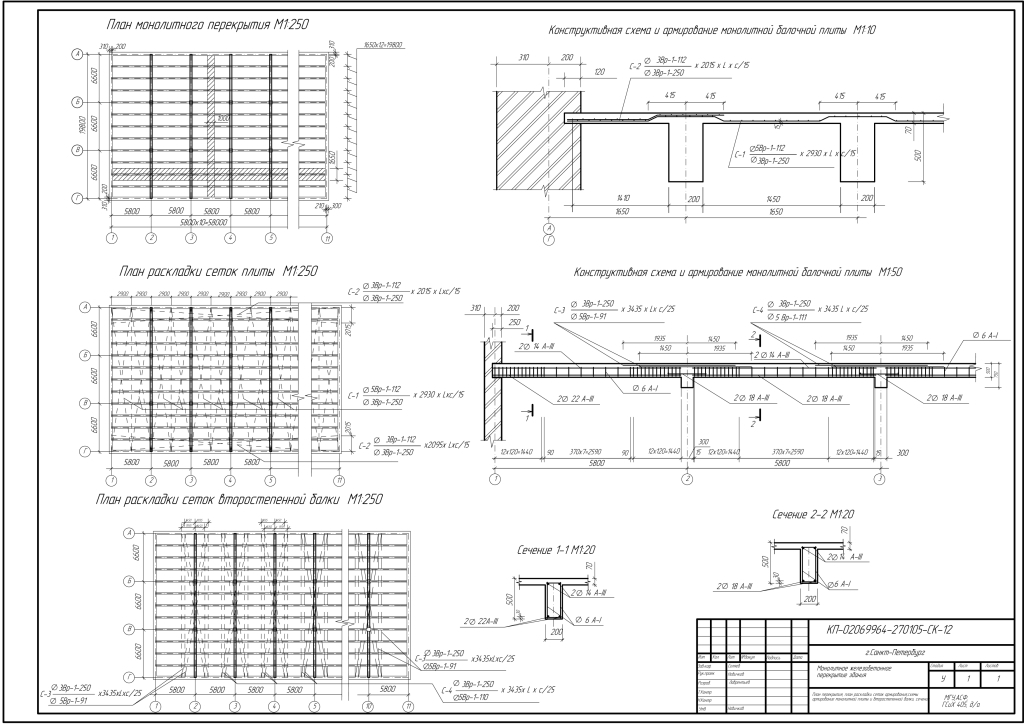

В курсовом проекте расчет главной балки не выполняется.Монолитное ребристое перекрытие компонуют с поперечными главными и продольными второстепенными балками (см. рис. 1). Главные балки располагают вдоль или поперек здания, второстепенные балки размещают перпендикулярно главным балкам по осям колонн и через 1/4 пролета главной балки. Номинальные размеры пролетов элементов перекрытия равны: 6.6м - для главных балок; 5.80 м - для второстепенных; 1.65м и 5.80м – для плиты.
