Монолитное ребристое перекрытие с плитами балочного типа

ПГАСА
кафедра железобетонных и каменных конструкций
Дисциплина "Расчет ЖБ конструкций"
Курсовой проект на тему "Расчет ребристого перекрытия с плитами балочного типа"
Днепропетровск 2015

Монолитное ребристое перекрытие состоит из плит и системы взаимно перпендикулярных второстепенных и главных балок. При соотношении сторон плит lsb/ls  2 изгибающие моменты возникают и действуют только в направлении короткой стороны. Такие плиты называются балочными. В этом случае конструктивная схема перекрытия представляет собой плиту, которая опирается на второстепенные балки. Второстепенные балки в свою очередь - на главные балки, а главные балки - на колонны и стены.
Класс бетона конструкций перекрытия – В20, поэтому расчетные характеристики бетона:
-расчетное сопротивление бетона сжатию Rb = 11,5 МПа;
-расчетное сопротивление бетона растяжению Rbt = 0,9 МПа;
- коэффициент условия работы бетона γb2 = 0,9.
Плиты армируются рулонными сетками из арматуры класса Вр-І диаметром 3, 4 и 5; расчетное сопротивление арматуры растяжению Rs составляет соответственно 375, 365 и 360 МПа.
Арматура второстепенных балок в пролетах в виде вязаных каркасов, рабочая арматура класса А400С, расчетное сопротивление арматуры на растяжение Rs = 375 МПа.

ИСХОДНЫЕ ДАННЫЕ
Количество пролетов главной балки – 3;
Количество пролетов второстепенной балки – 5;
Пролет главной балки, м – 6,6;
Пролет второстепенной балки, м - 7,2;
Временная нагрузка на перекрытие, кН/м2 – 15,0;
Коэффициент надежности по нагрузке – γf = 1,2;
Коэффициент надежности по назначению здания – γn = 0,85;
Класс бетона монолитного перекрытия – В20;
Класс рабочей арматуры – А400С.
Вес пола с подготовкой qп = 1.45 Кн/м2

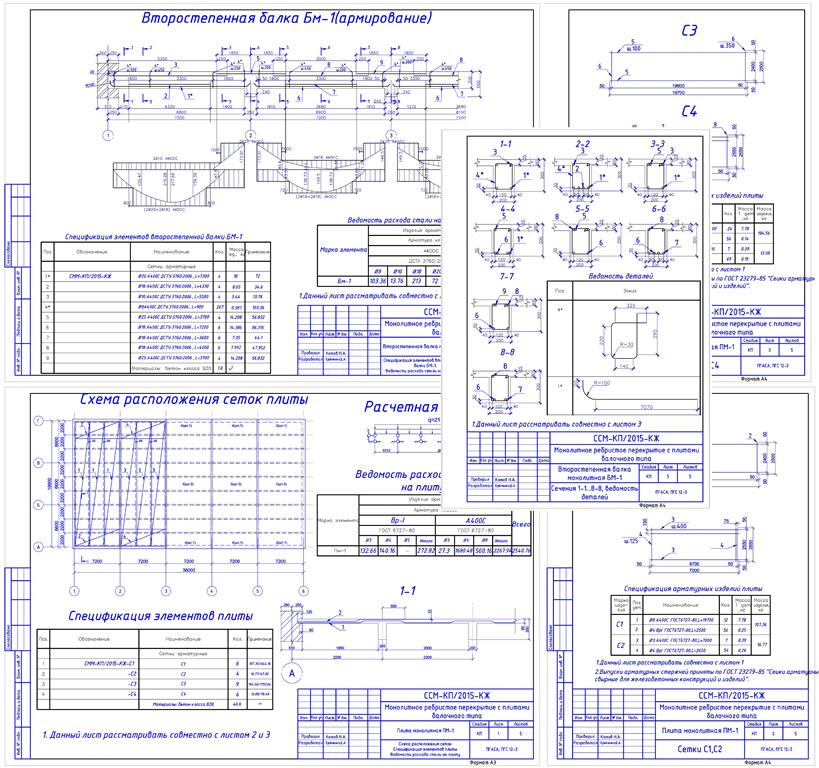

Состав: Пояснительная записка с расчетами, Схема расположения сеток, ведомости расхода стали на плиту, сетки, армирование балки Язык документа

Софт: AutoCAD 12

Файлы:

Каталог / Строительство / Монолитное ребристое перекрытие с плитами балочного типа

Чертежи ЖБК.dwg
tkalya.doc
