ЕНУ им.Гумилева
АСФ
курсовому проекту по дисциплине «Железобетонные конструкции»

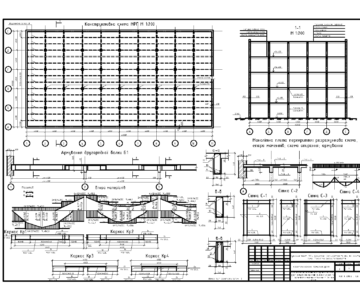

на тему: «Расчет и конструирование монолитного ребристого перекрытия»
Астана2014
Введение
1 Компоновочное решение…………………………………………………………….……………...4
2 Расчет плиты перекрытия……………..…………………………………………….……………....5
3 Расчет второстепенной балки…………………………….………………………….…...……...8
3.1 Сбор нагрузок.........................................................................................8
3.2 Подбор арматуры...................................................................................9
3.3 Расчет поперечной арматуры..............................................................10
4 Расчет главной балки…………………………………………………………………………..……...12
4.1Определение нагрузок и усилий..........................................................12
4.2 Подбор сечения арматур.....................................................................13
4.3 Расчет на поперечные силы................................................................14
4.4 Обрывы опорных каркасов.................................................................16
4.5 Расчет балок по деформациям (прогибам).......................................17
Список литературы..............................................................................................22
Общие данные.
Здание многоэтажное, отапливаемое, с наружными несущими каменными стенами и внутренним железобетонным каркасом.
Место строительства -Астана. Среда неагрессивная. Толщина наружных стен 640 мм. Междуэтажные перекрытия монолитные ребристые.
Примем бетон класса В20. Расчетные сопротивления такого бетона для предельных состояний первой группы будут: на сжатие осевое
Rпр=11,5 МПа, на растяжение осевое
Rp= 0,88 МПа.
Коэффициент условий работы бетона тб1= 0,85.
Рабочую арматуру для балок примем в виде сварных каркасов из горячекатаной стали периодического профиля класса А-II, Ra= 280 МПа, Ra.x. = 215 МПа. Для поперечной арматуры класса А-I , Ra.x. = 175 МПа. Арматуру для плиты примем в виде сварных сеток из обыкновенной проволоки класса BP-I, Ra = 365 МПа, и (возможен вариант) из стали класса A-III, Ra= 355 МПа.
Индивидуальные данные.
Размеры здания в плане: длина 18,0 м, ширина 11,2 м. Количество этажей 3. Высота этажа 4,8 м. Нормативное значение эксплуатационной нагрузки на междуэтажные перекрытия длительная 270 кг/м2=2700 Н/м2 ,кратковременная 630 кг/м2= 6300 Н/м2
