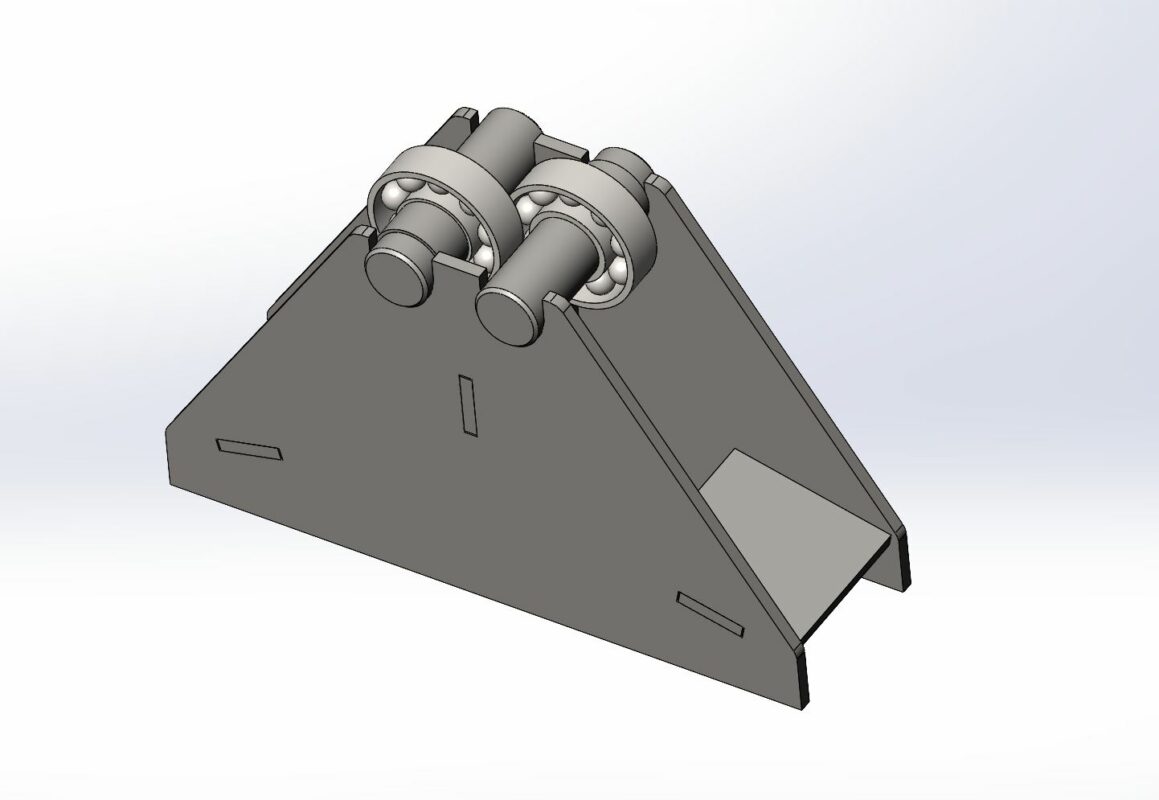

Листовые детали свариваются в местах крепления, оси с подшипниками устанавливаются в пазы. Две такие подставки обеспечивают свободное вращения узла для сварки или для замеров биения. Конструкция опробована в реальных условиях. Максимальный габаритный диаметр узла вращения - 300 мм.
