Разработка технологии сборки и сварки балки 12м

Волгодонский инженерно-технический институт — филиал национального исследовательского ядерного университета "МИФИ"
Кафедра сварочного производства Дипломный проект на тему" Разработка технологии сборки и сварки балки 12м"

Исходные данные: Общий балки, марки стали 09Г2С, габариты 12м, высота 300мм
В данной дипломной работе рассматривается конструкция сварной балки составного сечения длинной 12м

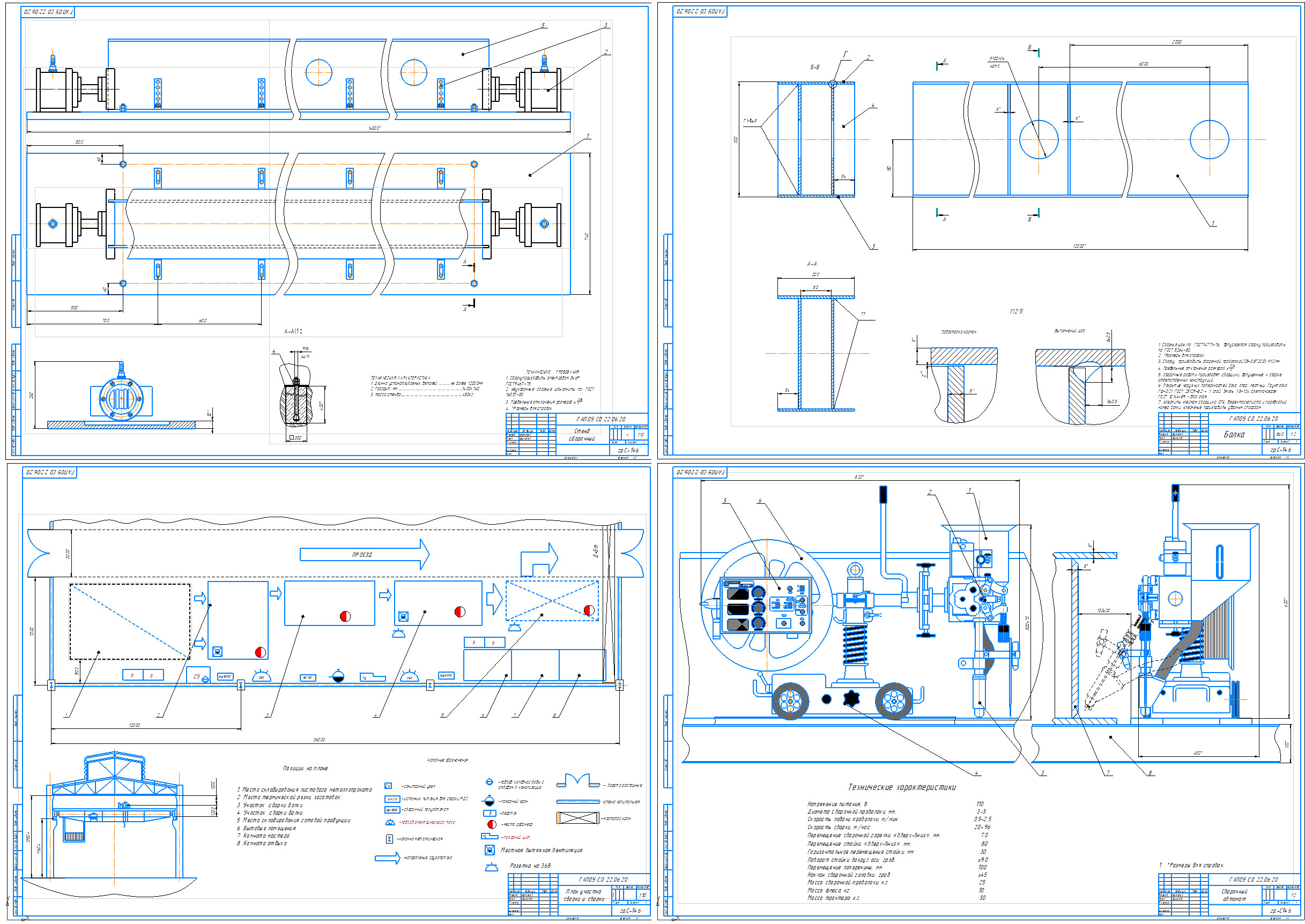

Графическая часть содержит: Общий вид балки, сварочное оборудование, обоснование выбора си способа сварки, технологию изготовления.
Балка представляет собой конструкцию составного сечения из листового проката толщиной 12мм. На расстоянии 100мм от правого края имеется технологическое отверстие диаметром 100мм и через 6000мм второе через две стенки. Отверстия укреплены кницами с двух сторон толщиной 6мм.
Составные балки более трудоемки в изготовлении, чем прокатные. Их используют в том случае, если прокатные или гнутые профили не удовлетворяют условиям прочности, жесткости, устойчивости.
Балка предназначена для работы в условиях где стандартные профильные балки не дают необходимой надежности.
Балка имеет следующие характеристики:
1.Материал балки 09Г2С
2.Вес балки, кг 325,5
3.Длинна балки, мм 6000
4.Толщина стенок,мм 6 согласно исходным данным(конструкторская документация) по курсовому проекту.

СОДЕРЖАНИЕ
ВЕДЕНИЕ 2
1 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 4
1.1 Описание сварной конструкции и назначение конструкции 4
1.2 Обоснование материала сварной конструкции 5
1.3 Технические условия на изготовление сварной конструкции 6
1.4 Определение типа производства 9
1.5 Выбор и обоснование методов сборки и сварки 11
1.6 Режимы сварки 12
1.7 Выбор сварочных материалов 15
1.8 Выбор сварочного оборудования 17
1.9 Определение технических норм времени на сборку и сварку 24
1.10 Расчёт количества наплавленного металла, расхода сварочных материалов, электроэнергии 26
1.11 Методы борьбы со сварочными деформациями 28
1.12 Выбор методов контроля качества 29
2 КОНСТРУКТОРСКИЙ РАЗДЕЛ 33
2.1 Проектирование приспособления для сборки балки 33
2.2 Расчет участка сборки и сварки 35
2.3 Прочностной расчет балки 37
3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 40
3.1 Расчет себестоимости конструкции 40
3.1.1 Расчет стоимости материалов 40
3.1.2 Расчет стоимости технологической электроэнергии 43
3.1.3 Расчет основной заработной платы производственных рабочих 43
3.1.4 Расчет дополнительной заработной платы и отчислений на социальные нужды 45
3.1.5 Расчет амортизационных отчислений 45
3.1.6 Расход накладных расходов 48
3.1.7 Калькуляция себестоимости единицы изделия 50
3.2 Расчет оптовой и отпускной цены предприятия на изделие 51
3.2.1 Расчет оптовой цены предприятия 51
3.2.2 Расчет отпускной цены предприятия 51
3.3 Расчет основных экономических показателей производства и реализации продукции 52
3.3.1 Расчет годового объема производства 52
3.3.2 Расчет выручки от реализации и себестоимости годового выпуска 52
3.3.3Расчет прибыли и рентабельности 53
3.4 Расчет эффективности капитальных вложений 54
4. БЕЗОПАСНОСТЬ РАБОТ ПРИ СБОРКЕ И СВАРКЕ БАЛКИ 56
4.1 Безопасность технологического процесса автоматической сварки под флюсом. 56
4.2 Анализ возможных опасных и вредных производственных факторов процесса автоматической сварки под флюсом. 56
4.3 Расчет системы вытяжной вентиляции. 60
ЗАКЛЮЧЕНИЕ 64
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 65
