Решётчатая балка покрытия L=12м

Кафедра Строительных конструкций
Курсовой проект по дисциплине: Железобетонные конструкции
Решётчатая балка покрытия L=12м

Конструирование железобетонной стропильной решетчатой балки покрытия L=12м
Записка на 18м не соответствует чертежу.
• Район строительства – г. Минск;
• Пролет – l = 18 м;
• Шаг – а = 12 м;
• Плиты покрытия – 3  6 м;
• Среда эксплуатации – неагрессивная;
• Светоаэрационный фонарь – отсутствует;
• Подвесные краны – отсутствуют.

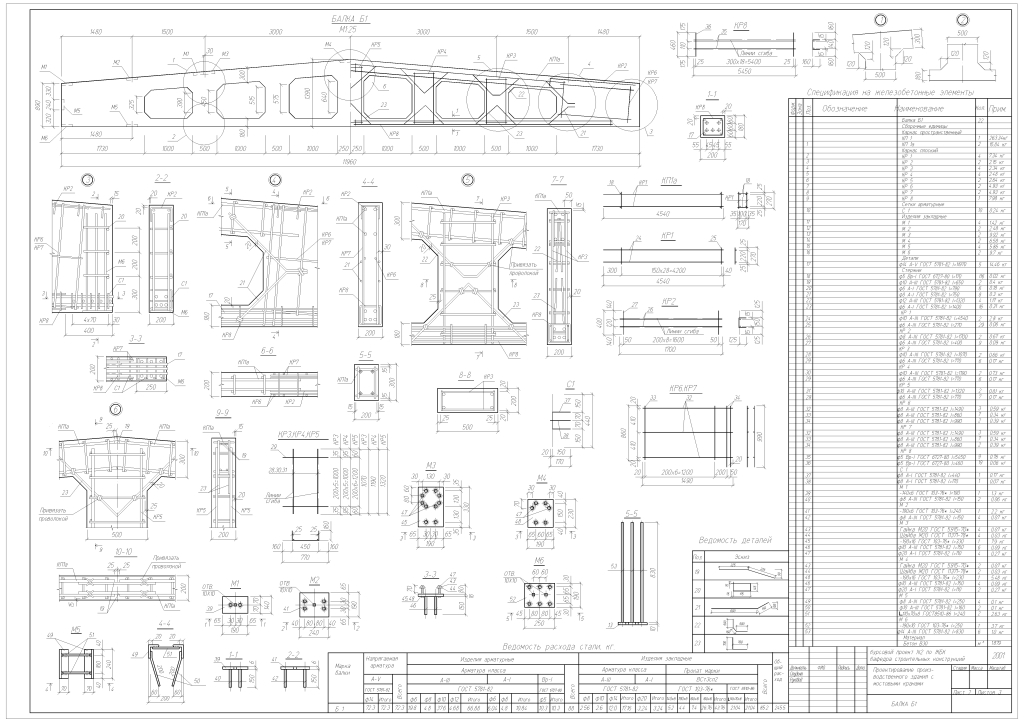

Состав: Пояснительная записка, Чертеж - стропильная решетчатая балка 12м Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Строительство / Решётчатая балка покрытия L=12м

1.dwg
ПЗ - ЖБК.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

6 КОММЕНТАРИЕВ

1

Зачем писать в названии,что балка имеет длину 12 метров,если она 18 метров?!

3

Вышла небольшая накладка - чертеж для решетчатой балки пролетом 12 м, а пояснительная записка для балки пролетом 18 м. Прошу извинений!!! )))

4

Открываю в Автокаде и текст спецификации отображается некорректно

6

Проблема со шрифтами - 100 %. У файла был рабочий шрифт GOST, а что внутри его - не знаю. Жаль что в комментарию нельзя прикрепить файл шрифта и чтобы он добавился в эту раздачу
