Спроектировать ферму сварную с раскосной решеткой

КУРСОВОЙ ПРОЕКТ

по дисциплине «Производство сварных конструкций»
на тему «Спроектировать ферму сварную с раскосной решеткой»

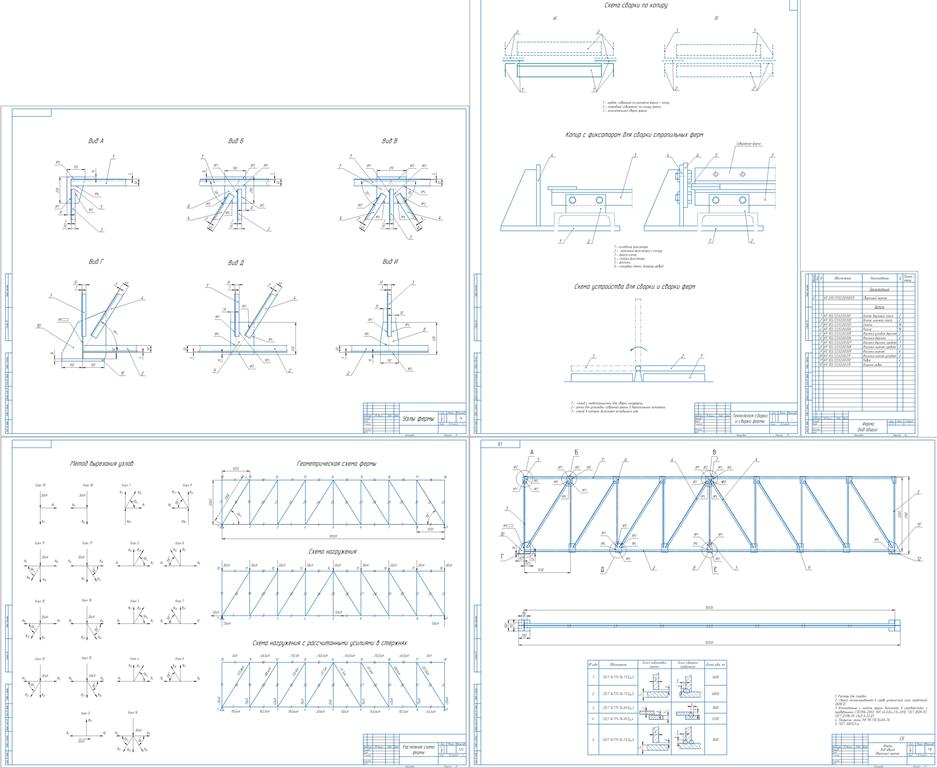

Объектом данного курсового проекта является ферма сварная с раскосной решеткой пролетом 10 м.
Высота фермы на опоре – 2м.
Высота посередине пролета – 2м.
Количество панелей по верхнему поясу – 8шт.
Схема решетки фермы – раскосная.
Элементы решетки фермы приняты из парного равнополочного уголка.
