Проектирование конструкции фермы

Московский государственный технический университет им. Н.Э.Баумана
Кафедра сварочных материалов
Курсовой проект по дисциплине "Проектирование сварных соединений и кострукций"
на тему "Проектирование сварной фермы"
Москва 2012

Разработка конструкции сварной фермы. Построение линий влияния сил и определение усилий для стержней главной фермы. Определение усилий для стержней вертикальной вспомогательной ферм. Построение линий влияния сил и определение усилий для стержней горизонтальной фермы связей. Подбор сечений элементов главной фермы. Подбор сечений элементов вертикальной вспомогательной фермы.
Расчёт сварных швов элементов главной фермы. Расчёт сварных швов элементов вертикальной вспомогательной фермы. Расчёт сварных швов элементов горизонтальной вспомогательной фермы. Расчёт сварных швов фасонок. Расчёт веса моста.

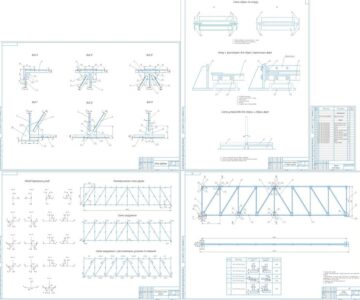

Состав: Общий вид моста, Узлы Фермы, Линии влияния, Карта техпроцесса, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Лист 5.cdw
РПЗ.doc
Лист 1.cdw
