Расчет металлоконструкции фермы

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра Подъемно-транспортных и дорожных машин
Курсовая работа по дисциплине "Строительная механика"
На тему: "Расчет металлоконструкции"
Белгород 2018

Исходные данные: вес фермы 140 кН, вес тележки 100 кН, длина фермы 14 м, марка стали ВСт3сп5, толщина проката 4-20 мм, расчетное сопротивление стали 225 МПа.
В данной работе проводится расчет металлоконструкции фермы.

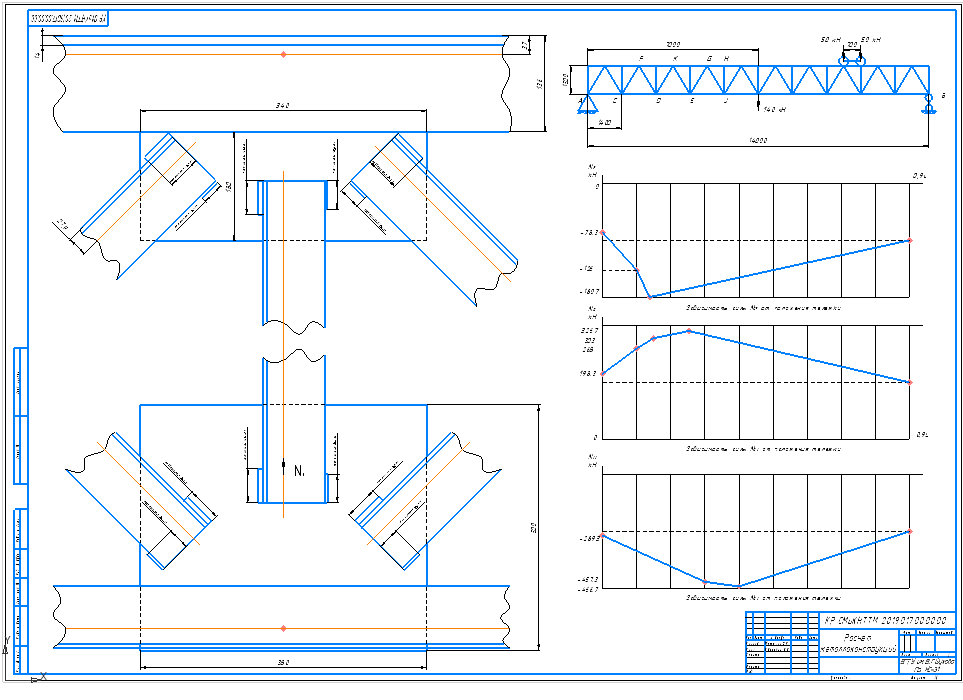

Графическая часть содержит эскиз фермы, графики распределения напряжений и схему узла соединения стержней
Содержание
Введение
1. Исходные данные
2. Расчетная часть
2.1. Определение линий влияния
2.2. Определение усилия в заданных стрежнях методом Риттера
2.3. Подбор сечения стержней
2.4. Проектирование узлов
Список литературы

Состав: Расчет металлконструкции (ПЗ), Ферма (ВО) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет металлоконструкции фермы

пояснительная записка.docx
Ферма.cdw
