Расчет узла фермы (металлоконструкции)

Саратовский государственный технический университет имени Гагарина Ю.А.
Кафедра: строительные, дорожные машины и оборудование
КУРСОВАЯ РАБОТА
Дисциплина: строительная механика и металлоконструкции
Тема: «Расчет узла фермы»
Саратов 2019

Исходные данные :
Нагрузка Р1=10 кН подвижна по всей длине фермы;
Нагрузка Р3=25 кН неподвижна;
Равномерно распределенная нагрузка от собственной массы стрелы g=0,8 кН⁄м;
Материал фермы – сталь Вст.3 пс;
Высота металлоконструкции фермы h= 1 м;
Длина металлоконструкции l= 8 м.

Расчет узла фермы.
1. Кинематический анализ конструкции
2. Расчет конструкции на действие неподвижной нагрузки
3. Расчёт конструкции на действие подвижной нагрузки
4. Подбор поперечного сечения и выбор проката
5. Расчёт параметров сварки

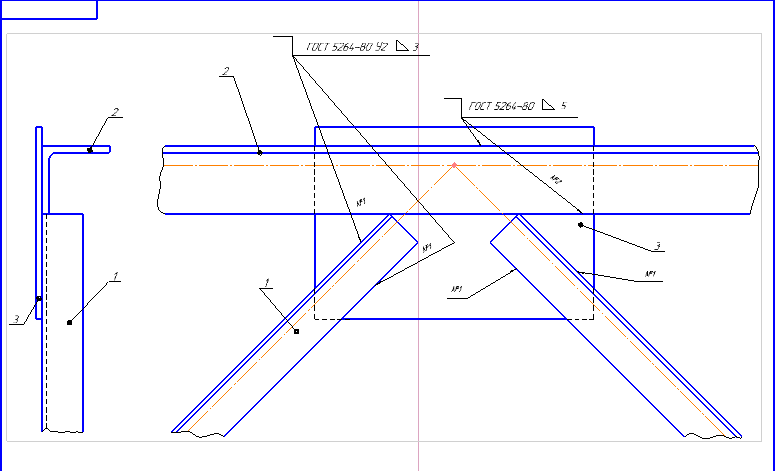

Графическая часть содержит Чертеж узла фермы и спецификацию в Компас 3D
