Курсовая работа по строительной механике на тему "Расчет узла фермы"

Саратовский государственный технический университет
Кафедра "Строительные и дорожные машины"
Курсовая работа по дисциплине "Строительная механика"
На тему "Расчет узла фермы"
Саратов 2014

Исходные данные: подвижная нагрузка 20кН, равномерно-распределенная нагрузка 300 Н/м, расстояние между опорами 14 м, высота фермы 1,2 м, материал - сталь Вст. 3 пс 6 (предел текучести принять 270 МПа).

В данной работе производится расчет узла фермы. Проведены: кинематический анализ, расчет на действие подвижной нагрузки, подбор поперечного сечения и выбор проката, расчет сварочного соединения.

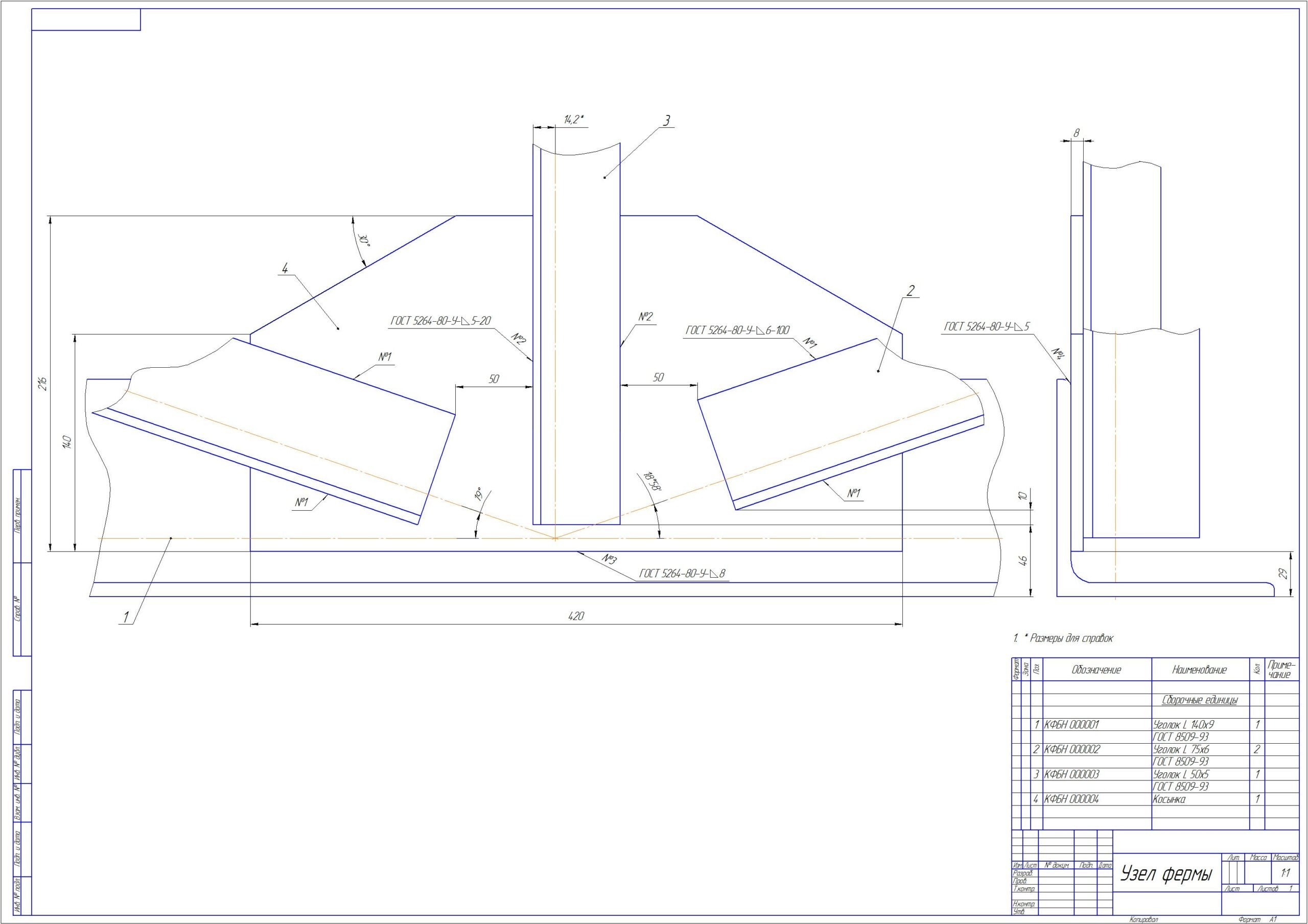

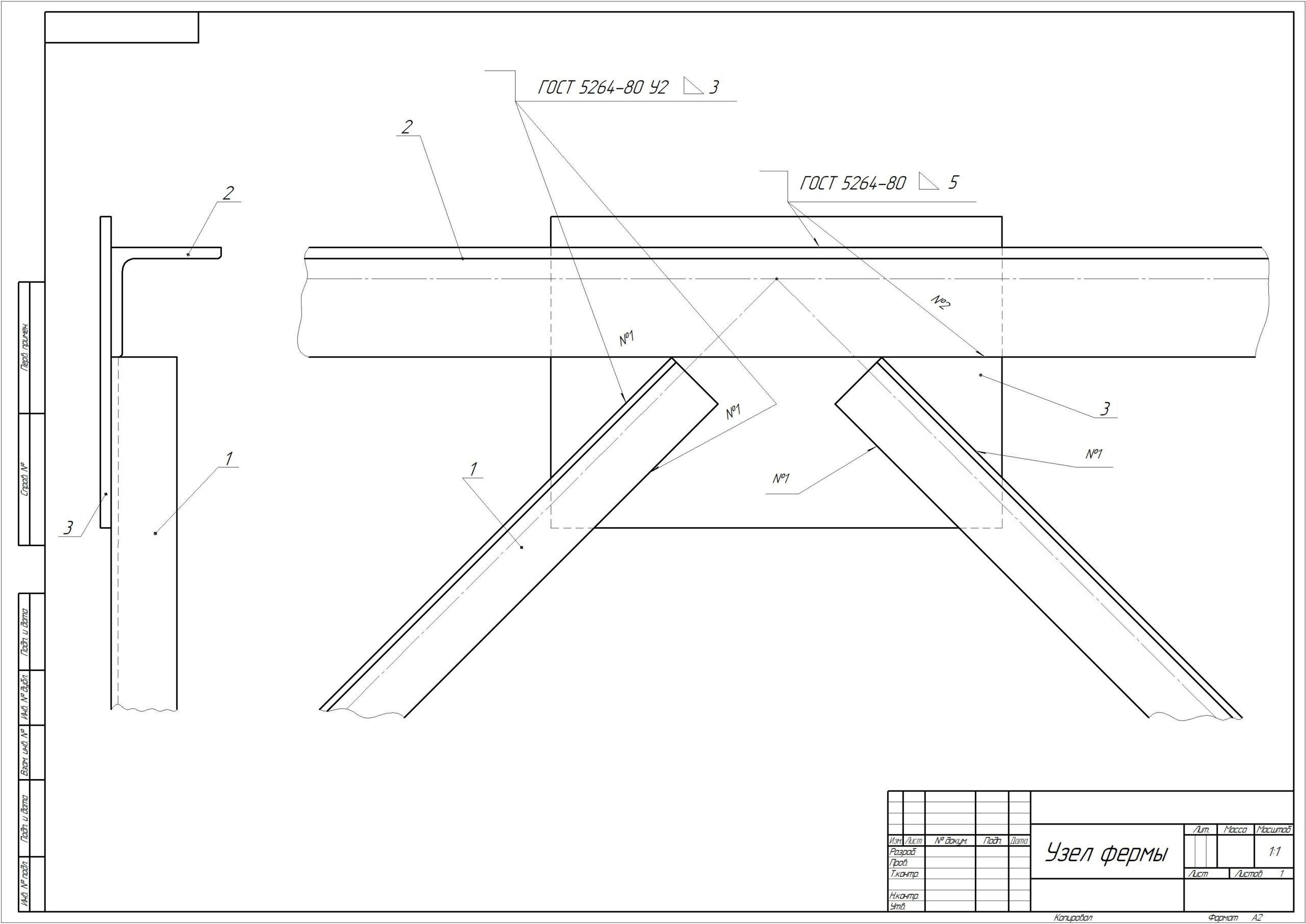

Графическая часть содержит СБ чертеж рассчитанного узла фермы на формате А1.

Содержание
1. Кинематический анализ
2. Расчет на действие подвижной нагрузки
3. Подбор поперечного сечения и выбор проката
4. Расчет сварочного соединения
Список литературы
Приложение

Состав: Узел фермы(СБ) (спецификация указана на листе), ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Строительство / Металлоконструкции / Курсовая работа по строительной механике на тему "Расчет узла фермы"

ПЗ.docx
Узел фермы.cdw
