Сварочный позиционер с поворотной планшайбой

1586

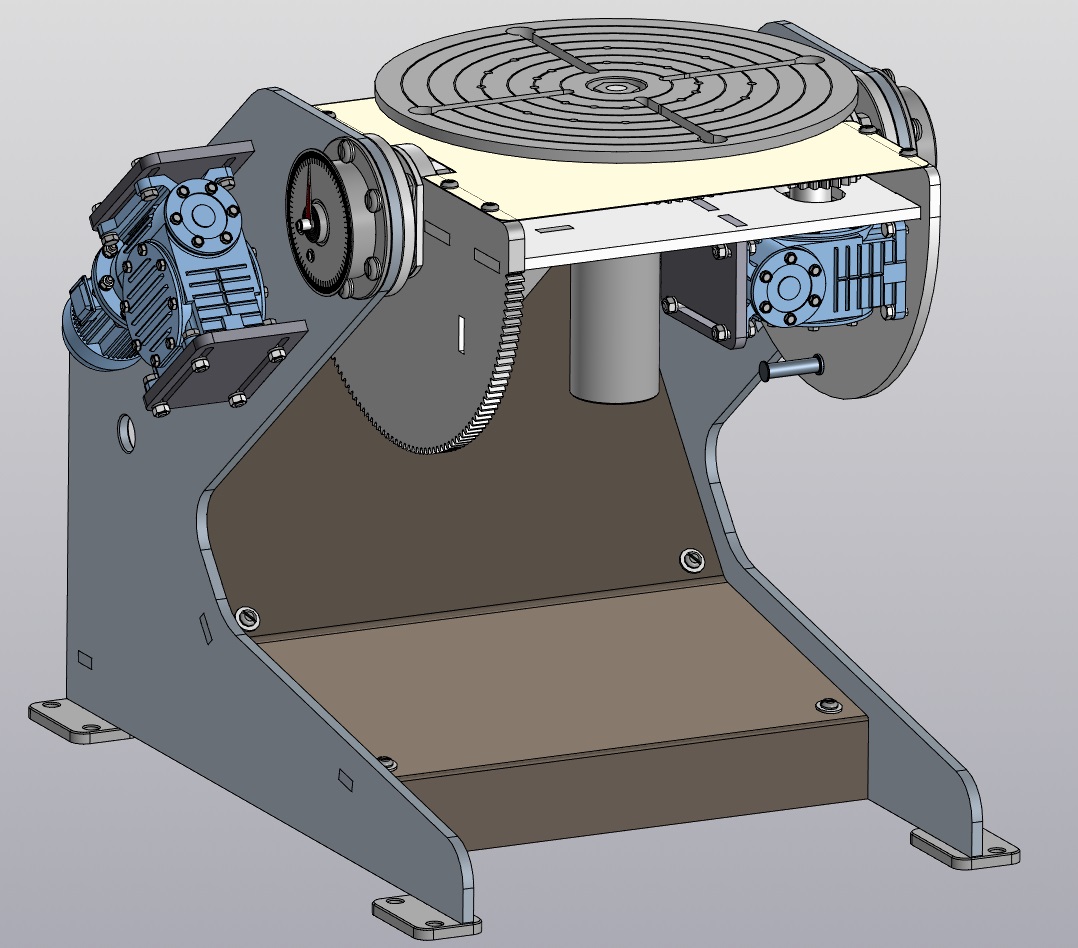

Вращатель сварочный предназначен для сварки изделий массой до 50 кг с размещением по углу наклона и повороту.
Сварочный вращатель позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы и вращать изделие со сварочной скоростью.
Червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.
Планшайба представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 325 мм и толщиной 8 мм.

вращатель Оборудование планшайба поворотный механизм позиционер Сварка Сварочное приспособление станок для сварки стапель установ

Автор

Donny Master

Дата

01.12.2023

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Редуктор
- Редуктор.m3d
- Ч2-80.a3d
- Эл дв.m3d
Вариант 2
- Сборка вариант 2.a3d
- Детали
  - Боковая стенка стойки.m3d
  - Боковая часть стола.m3d
  - Гайка стакана.m3d
  - Главный зубчатый венец.m3d
  - Защитная панель.m3d
  - Контакт.m3d
  - Крышка стакана подшипника.m3d
  - Крышка стакана.m3d
  - Нижняя панель.m3d
  - Нижняя плита стола.m3d
  - Опора.m3d
  - Ось платформы.m3d
  - Ось указателя угла.m3d
  - Ось.m3d
  - Платформа.m3d
  - Поддержка электродвигателя.m3d
  - Распорка.m3d
  - Стакан подшипника 1.m3d
  - Стакан подшипника.m3d
  - Стакан подшипникового узла.m3d
  - Стрелка угла.m3d
  - Токосъемник.m3d
  - Шестерня привода платформы.frw
  - Шестерня привода платформы.m3d
  - Шестерня привода по вертикали.frw
  - Шестерня привода по вертикали.m3d
  - Шестерня привода по горизонтали.frw
  - Шестерня привода по горизонтали.m3d
  - Шкала угла.m3d
  - Шпонка.m3d
Вариант 1
- Сборка стола вариант 1.a3d
- Детали
  - Боковая часть.m3d
  - Основание короба.m3d
  - Основание.m3d
  - Стенка короба с ручкой.m3d
  - Стенка короба.m3d
  - Уголок.m3d
