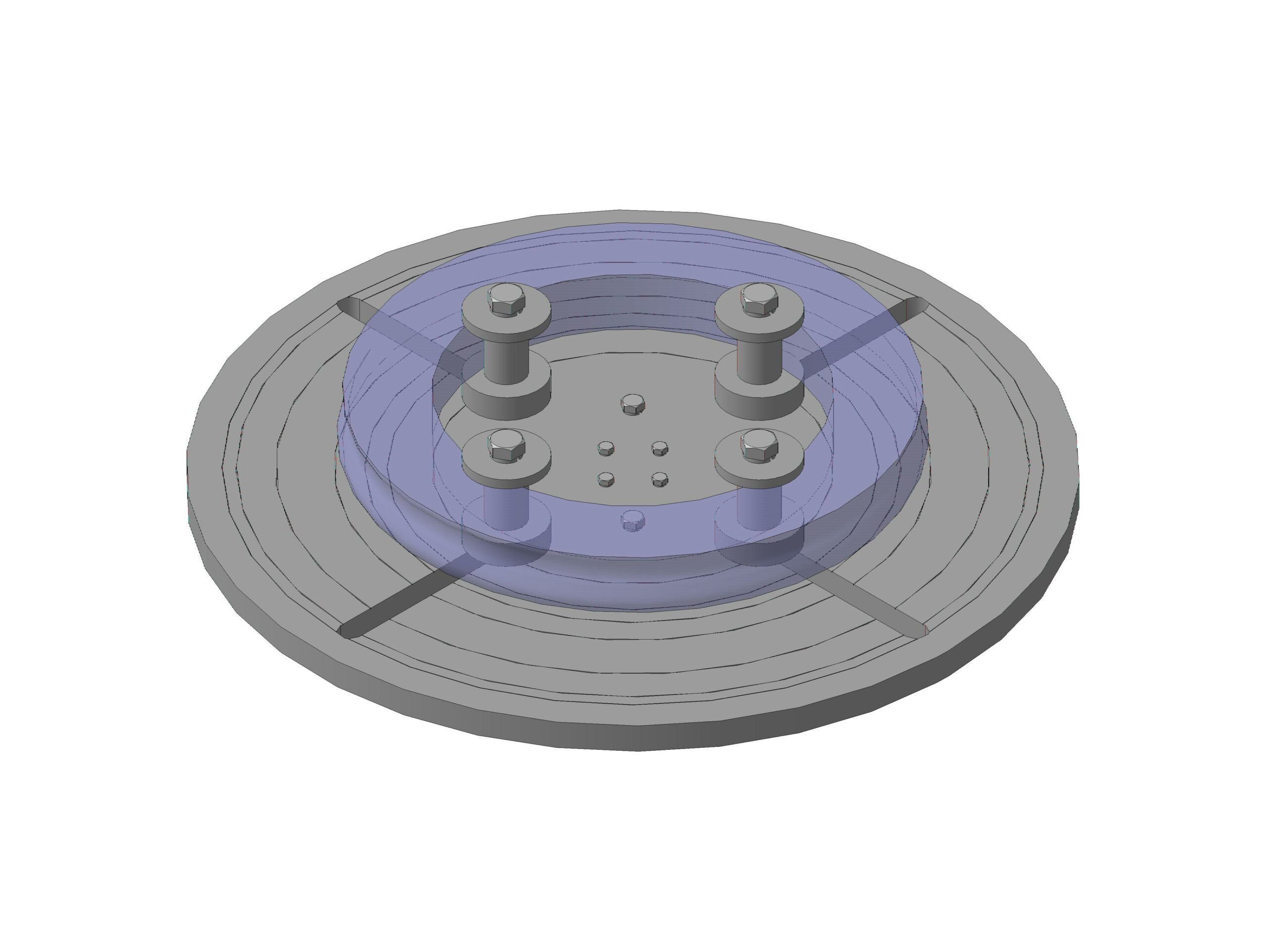

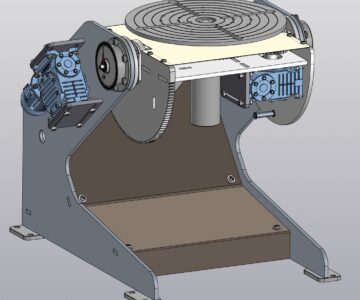

Планшайба для наплавки на сварочных вращателях предназначена для закрепления заготовки (колец, втулок, шестерен) и последующей наплавки изношенных поверхностей. На столе планшайбы нанесено семь меток диаметров для возможности предварительного выставления заготовки перед наплавкой.
