Вращатель сварочный

376

Вращатель сварочный. Предназначен для установки свариваемых изделий в удобное для сварки положение и вращение их со сварочной скоростью при полуавтоматической и автоматической сварке внутренних и наружных кольцевых швов под флюсом, в среде защитных газов и при наплавочных работах. С помощью вращателя сварочного достигается рациональное расположение свариваемого участка, за счет чего вспомогательное время на сварку сокращается до минимума.
Габариты:
длина - 1370 мм
ширина - 660 мм
высота - 680 мм

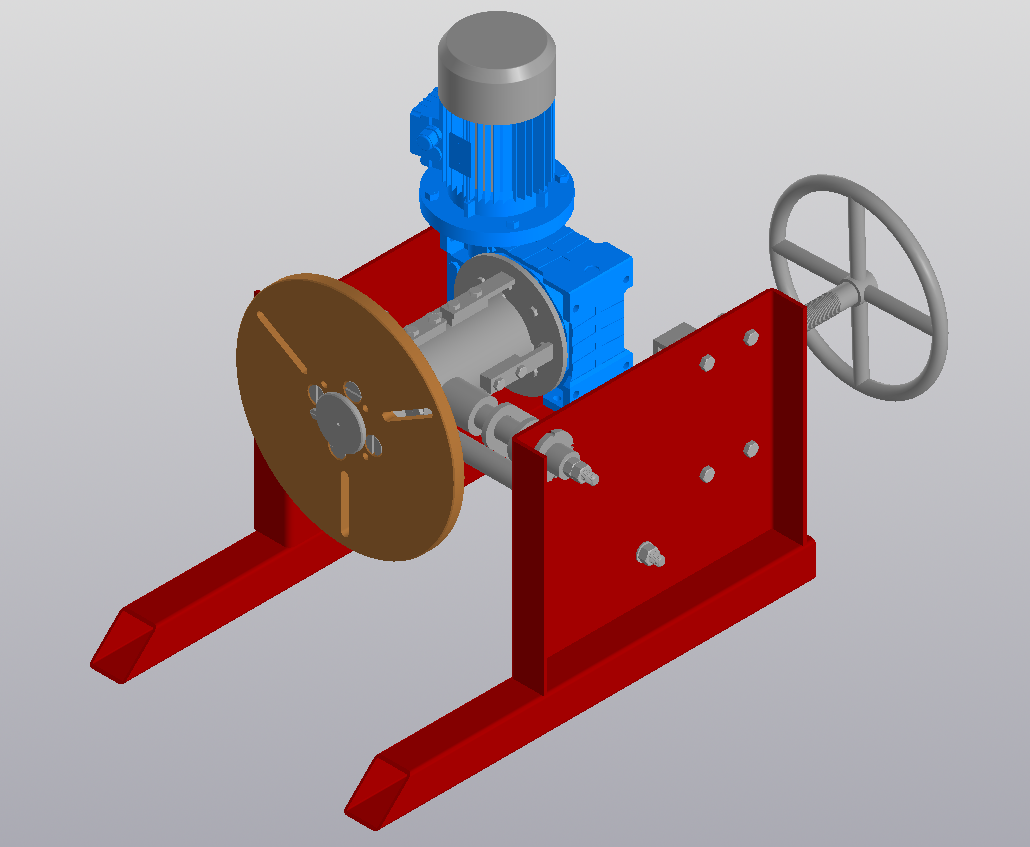

3D Модели вращатель сварочный

Автор

Jocker

Дата

19.04.2023

Язык

Русский

Состав

3D Сборка, модели

Софт

КОМПАС-3D 19.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

СВУ-02 КМЗ СБ Вращатель сварочный
- СВУ-02 КМЗ-18_Вал.m3d
- СВУ-02 КМЗ-7 СБ Фиксатор
  - СВУ-02 КМЗ-7-1_Фиксатор.m3d
  - СВУ-02 КМЗ-7 СБ_Фиксатор.a3d
- СВУ-02 КМЗ СБ_Вращатель сварочный.a3d
- СВУ-02 КМЗ-5 СБ_Устройство поворотное
  - СВУ-02 КМЗ-5-4_Крышка.m3d
  - СВУ-02 КМЗ-5-6_Вал.m3d
  - СВУ-02 КМЗ-5-11_Шайба.m3d
  - СВУ-02 КМЗ-5 СБ_Устройство поворотное.a3d
  - СВУ-02 КМЗ-5-10_Втулка.m3d
  - Втулки.a3d
  - СВУ-02 КМЗ-5-9_Втулка.m3d
  - СВУ-02 КМЗ-5-3_Гайка.m3d
  - СВУ-02 КМЗ-5-5_Крышка.m3d
  - СВУ-02 КМЗ-5-2_Втулка.m3d
  - СВУ-02 КМЗ-5-1_Втулка.m3d
  - Подшипник 1027310А ГОСТ 27365-87.a3d
  - СВУ-02 КМЗ-5-7_Вал.m3d
  - СВУ-02 КМЗ-5-8_Втулка.m3d
- СВУ-02 КМЗ-19_Планшайба.m3d
- СВУ-02 КМЗ-20_Фиксатор.m3d
- СВУ-02 КМЗ-4 СБ Штурвал
  - СВУ-02 КМЗ-4 СБ_Штурвал.a3d
  - СВУ-02 КМЗ-4-2_Втулка.m3d
  - Правый ролик'NONE.m3d
  - СВУ-02 КМЗ-4-3_Штурвал.m3d
  - СВУ-02 КМЗ-4-1_Вал.cdw
  - СВУ-02 КМЗ-4-4_Связка.m3d
  - Подшипник 1027310А ГОСТ 27365-87.a3d
  - Наружное кольцо'NONE.m3d
  - Подшипник 1027310А ГОСТ 27365-87.step
  - СВУ-02 КМЗ-4-1_Вал.m3d
  - Внутреннее кольцо'NONE.m3d
- СВУ-02 КМЗ-8 СБ_Щетка
  - СВУ-02 КМЗ-8 СБ_Щетка.a3d
  - Деталь.m3d
  - Щетка.m3d
  - Пружина.m3d
- СВУ-02 КМЗ-16_Фланец.m3d
- СВУ-02 КМЗ-6 СБ Фиксатор
  - СВУ-02 КМЗ-6-1_Фиксатор.m3d
  - СВУ-02 КМЗ-6-2_Фиксатор.m3d
  - СВУ-02 КМЗ-6 СБ_Фиксатор.a3d
- NMRV 110-60
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).log
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).STEP
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).a3d
  - Червячный мотор-редуктор NMRV 110-60.m3d
  - электродвигатели Motovario 100.sldprt
  - NMRV 110-60.jpg
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).rpt
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).SLDASM
  - Червячный мотор-редуктор NMRV 110-60.sldprt
  - Червячный мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100).IGS
  - электродвигатели Motovario 100.m3d
  - Червячный мотор-редуктор NMRV 110-60_1.m3d
- СВУ-02 КМЗ-2 СБ_Опора
  - СВУ-02 КМЗ-2-1 СБ_Корпус
    - СВУ-02 КМЗ-2-1 СБ_Корпус.a3d
    - СВУ-02 КМЗ-2-1-3_Опора.m3d
    - СВУ-02 КМЗ-2-1-2_Щека.m3d
    - СВУ-02 КМЗ-2-1-1_Опора.m3d
  - СВУ-02 КМЗ-2-5_Опора.m3d
  - СВУ-02 КМЗ-2-7_Втулка.m3d
  - СВУ-02 КМЗ-2-6_Скользун.m3d
  - СВУ-02 КМЗ-2-4_Прокладка.m3d
  - СВУ-02 КМЗ-2 СБ_Опора.a3d
- СВУ-02 КМЗ-1 СБ_Рама
  - СВУ-02 КМЗ-1-3_Стяжка.frw
  - СВУ-02 КМЗ-1-2_Стойка.m3d
  - СВУ-02 КМЗ-1-3_Стяжка.m3d
  - СВУ-02 КМЗ-1-1_Основание.m3d
  - СВУ-02 КМЗ-1 СБ_Рама.a3d
- СВУ-02 КМЗ-3 СБ_Шарнир
  - СВУ-02 КМЗ-3-1_Валик.m3d
  - СВУ-02 КМЗ-3-2_Щека.m3d
  - СВУ-02 КМЗ-3 СБ_Шарнир.a3d
- СВУ-02 КМЗ-21_Фиксатор.m3d
- СВУ-02 КМЗ-17_Фланец.m3d
