Технология сварки основания башенного крана КБ 303

0
2
291
3
0
100

Белорусско-Российский университет
Кафедра: Оборудование и технология сварочного производства
Курсовой проект по дисциплине: Сварка металлоконструкций
На тему: Технология сварки основания башенного крана КБ 303
Могилев 2023

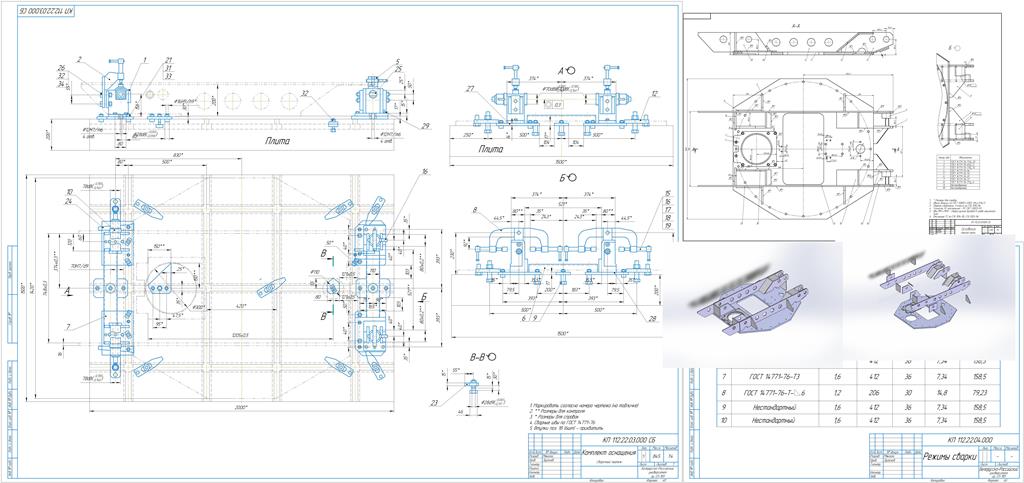

Чертеж основания
Масса основания – 3100кг.
Габаритные размеры:
-длина – 2000мм;
-ширина – 1420мм;
-высота – 230мм.
Технические требования при изготовлении сварной конструкции:
1. Общие допуски по ГОСТ 30893.1-2002: H14, ±IT16/2
2. Сварное соединение II класса по СТБ 1016-96
3. Точность СК: отстальное - Р2 ГОСТ 30021-93
4. Швы №9 и №10 - сварка ручная дуговая в среде защитного
газа.
5. Отсальные ТТ по СТБ 1014-95, СТБ 1022-96
Введение 4
1 Общая часть 6
1.1 Назначение и характеристика изделия 6
1.2 Анализ базового (заводского) варианта технологического процесса по сборке и сварке узла 7
1.3 Обоснование выбора материала изделия, расход материала на изделие 7
1.4 Направление совершенствования технологического процесса по сравнению с существующим вариантом 10
1.5 Технические условия на заготовку, сборку и сварку изделия 10
2 Заготовительные операции 13
2.1 Выбор и обоснование выбора оборудования для заготовки деталей и транспортировки 13
2.2 Маршрутная технология заготовки деталей 18
3 Технология сварки 19
3.1 Выбор и технико – экономическое обоснование способа сварки 19
3.2 Выбор и обоснование сварочных материалов 20
3.3 Выбор, обоснование и расчет режимов сварки 23
3.4 Выбор и обоснование сварочного оборудования 25
3.5 Способы предотвращения деформаций и уменьшения остаточных напряжений 27
4 Технологический раздел 30
4.1 Расчет нормы времени сборочно – сварочных операций 30
4.2 Синхронизация операций 32
4.3 Разработка маршрутной технологии сборки и сварки изделия 32
4.4 Разработка, описание методов контроля качества сварных
соединений и организация технического контроля 32
4.5 Методы исправления дефектов сварных швов 34
4.6 Мероприятия по охране труда и противопожарной технике 35
4.7 Предложения по промышленной реализации 37
Заключение 39
Список использованных источников 40
