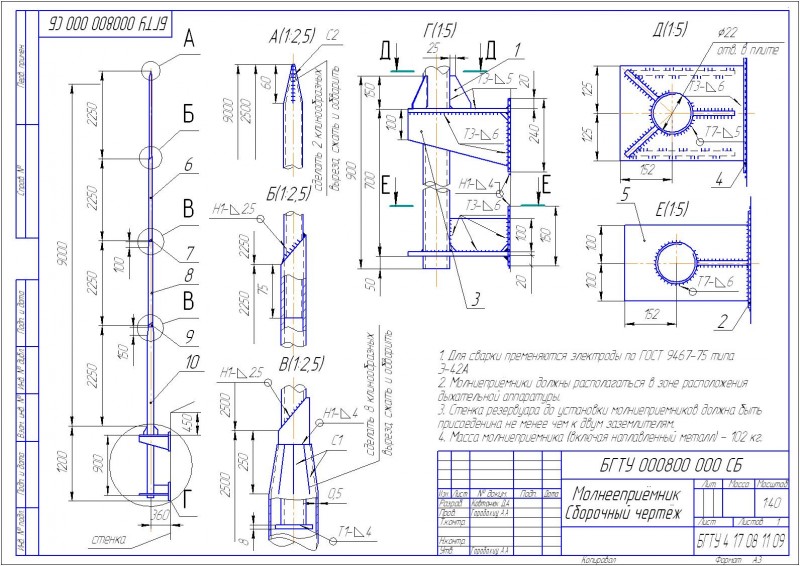

Молнееприёмник Сборочный чертёж

Молнееприёмник
1. Для сварки пременяются электроды по ГОСТ 9467-75 типа Э-42А
2. Молниеприёмники должны располагаться в зоне расположения дыхательной аппаратуры.
3. Стенка резервуара до установки молниеприёмников должна быть присоеденина не менее чем к двум заземлителям.
4. Масса молниеприёмника (включая наплавленный металл) - 102 кг.

Состав: Сборочный чертеж(СБ)

Софт: КОМПАС-3D 11

Файлы:
Спецификация2.spw
A3.cdw
