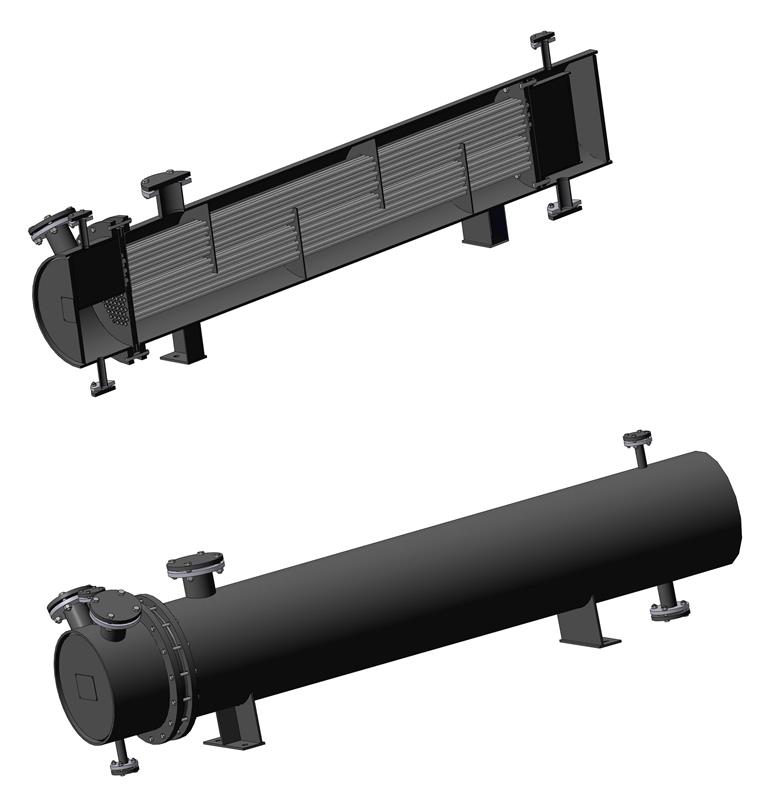

Охладитель выпара атмосферных деаэраторов ОВА-16 предназначен для конденсации максимального количества пара из отводимой от деаэратора парогазовой смеси (выпара) с утилизацией тепла. Охладитель выпара состоит из горизонтального цилиндрического корпуса и размещенной в нем трубной системы. Химочищенная вода, проходит внутри трубок, нагревается и затем поступает в деаэрационную колонку. Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар из нее практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат пара сливается в деаэратор.
Охладитель выпара конденсирует максимальное количество пара из парогазовой смеси, которая отводится от деаэратора с утилизацией тепла.
Охладитель выпара поверхностного типа состоит из горизонтального корпуса и размещенной в нем трубной системы (материал трубок - латунь, либо коррозионно-стойкая сталь).
- Главная -
- Чертежи -
- Промышленность -
- Охладитель выпара ОВА-16М
Охладитель выпара ОВА-16М
0
0
50
0
0
50
Автор
Максим
Середич
Дата
22.06.2023
Язык
Русский
Состав
3D сборка, детали
Софт
КОМПАС-3D 19
Как открыть?
Содержимое архива
-
ОС 938.00.000 - Охладитель выпара ОВА-16М.a3d
-
ОС 938.01.000 - Корпус.a3d
-
ОС 938.01.100 - Опора.a3d
-
ОС 938.02.000 - Корпус пучка.a3d
-
ОС 938.02.000 - Трубный пучок.a3d
-
ОС 938.02.100 - Корпус пучка.a3d
-
ОС 938.03.000 - Камера поворотная.a3d
-
ОС 938.04.000 - Камера входная.a3d
-
938.02.001 - Доска трубная.m3d
-
938.02.101 - Доска трубная.m3d
-
ОС 938.00.001 - Заглушка.m3d
-
ОС 938.00.001 - Обечайка.m3d
-
ОС 938.00.002 - Прокладка.m3d
-
ОС 938.00.003 - Прокладка.m3d
-
ОС 938.00.004 - Прокладка.m3d
-
ОС 938.00.005 - Табличка.m3d
-
ОС 938.01.002 - Заглушка.m3d
-
ОС 938.01.003 - Штуцер.m3d
-
ОС 938.01.004 - Фланец.m3d
-
ОС 938.01.101 - Лист опорный.m3d
-
ОС 938.01.102 - Ребро.m3d
-
ОС 938.01.103 - Ребро.m3d
-
ОС 938.02.001 - Труба Л68 16x1.5.m3d
-
ОС 938.02.101 - Доска трубная.m3d
-
ОС 938.02.102 - Доска трубная.m3d
-
ОС 938.02.103 - Решетка дистанционная.m3d
-
ОС 938.02.104 - Стяжка.m3d
-
ОС 938.03.001 - Фланец.m3d
-
ОС 938.03.002 - Обечайка.m3d
-
ОС 938.03.003 - Заглушка.m3d
-
ОС 938.03.004 - Перегородка вертикальная.m3d
-
ОС 938.04.001 - Обечайка.m3d
-
ОС 938.04.002 - Перегородка горизонтальная.m3d
-
ОС 938.04.003 - Перегородка вертикальная.m3d
