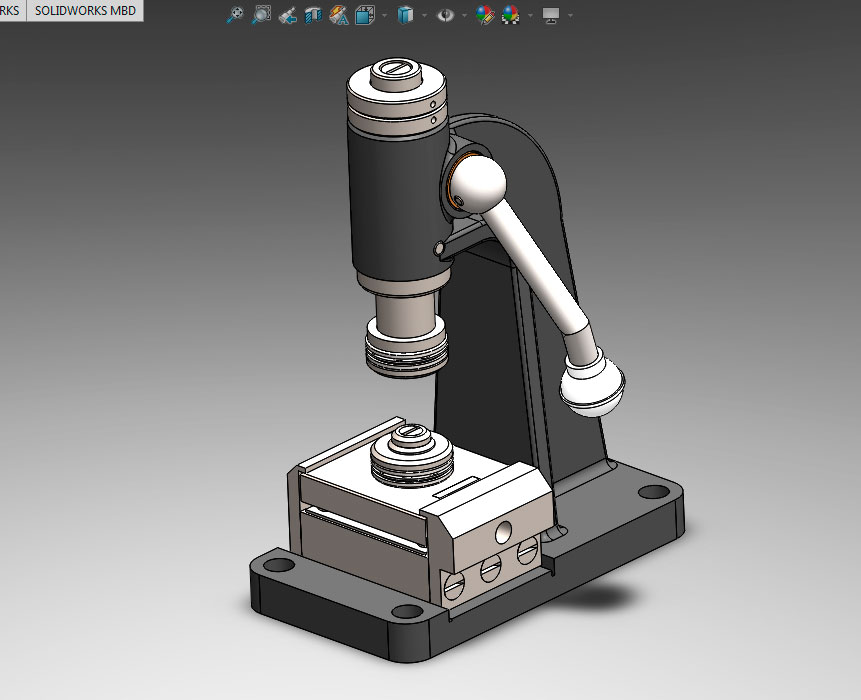

Приспособление для проверки пружин в SolidWorks

Устройство предназначено для определения бокового усилия, которое возникает от искривления пружины при ее сжатии на определенную величину в результате которого определяется функциональная пригодность пружины.
Устройство закрепляется четырьмя винтами М10 к столу станка и ориентируется вручную для удобного положения рабочего.
Для установления пружины на устройство верхняя подушка 9 поднимается вверх рукояткой 10, которая закреплена на оси шестерни 21 штифтом 32. Шестерня 21 находится в зацеплении с зубцами, нарезанными на плунжере 3, с которыми связана верхняя подушка 9. Для обеспечения подъема подушки 9, а также задержка ее в верхнем положении служит пружина 4.
После установления проверяемой пружины на нижнюю подушку 14 верхнюю подушку 9 опускают и сжимают пружину до определенной высоты. Величину сжатия пружины устанавливают заранее двумя гайками 5, ограничивающие опускание плунжера. В сжатом положении пружину поворачивают вокруг своей оси и проверяют на боковое усилие индикатором пределами измерения 0,1-0,001мм, закрепленным в правой крышке 17.
Пружина опирается через нижнюю подушку 14 и упорный шарикоподшипник 30 на салазки 18 которые установлены на призме 22 на четырех шариках 31, закрепленных в сепараторе 20. Пружина 24 тарирована с учетом усилия индикатора так, что при упоре салазок 18 в правую крышку 17 суммарное усилие составляло допуск бокового усилия в контролируемой пружины.
