Расчет основных параметров и чертежи вертлюга ВЭ-160

Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Курсовой проект по дисциплине "Машины и оборудования для бурения нефтяных и газовых скважин"
На тему: "Вертлюг ВЭ-160"
Альметьевск 2014

Вертлюг является пятой, обеспечивающей возможность свободного вращения бурильной колонны при невращающемся его корпусе. Он висит на крюке или крюкоблоке, связан с буровым рукавом и представляет собой устройство, служащее для нагнетания под большим давлением бурового раствора во вращающуюся бурильную колонну.
Вертлюг является весьма ответственным узлом буровой установки, и от правильной эксплуатации во многом зависит безотказность и долговечность его работы.

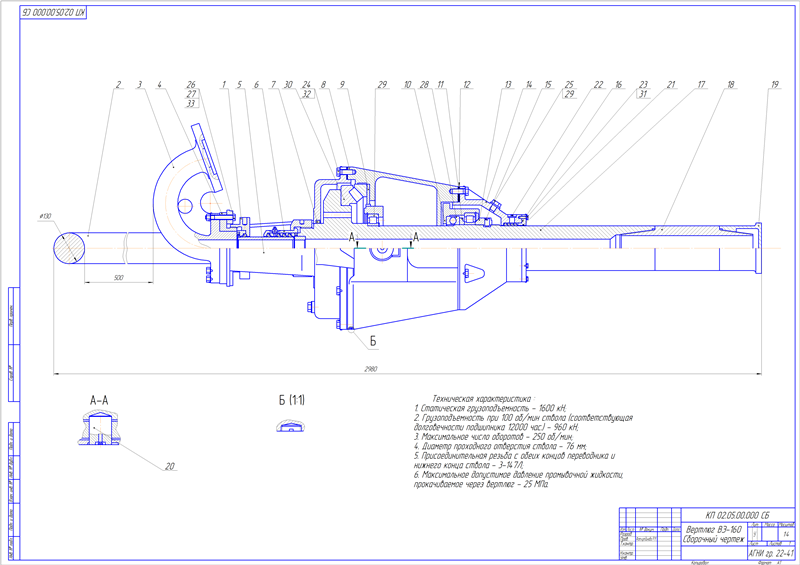

Техническая характеристика :
1. Статическая грузоподъемность - 1600 кН;
2. Грузоподъемность при 100 об/мин ствола (соответствующая
долговечности подшипника 12000 час.) - 960 кН;
3. Максимальное число оборотов - 250 об/мин;
4. Диаметр проходного отверстия ствола - 76 мм;
5. Присоединительная резьба с обеих концов переводника и
нижнего конца ствола - 3-147Л;
6. Максимальное допустимое давление промывочной жидкости,
прокачиваемое через вертлюг - 25 МПа.
