Резервуар РВС-5000 м3

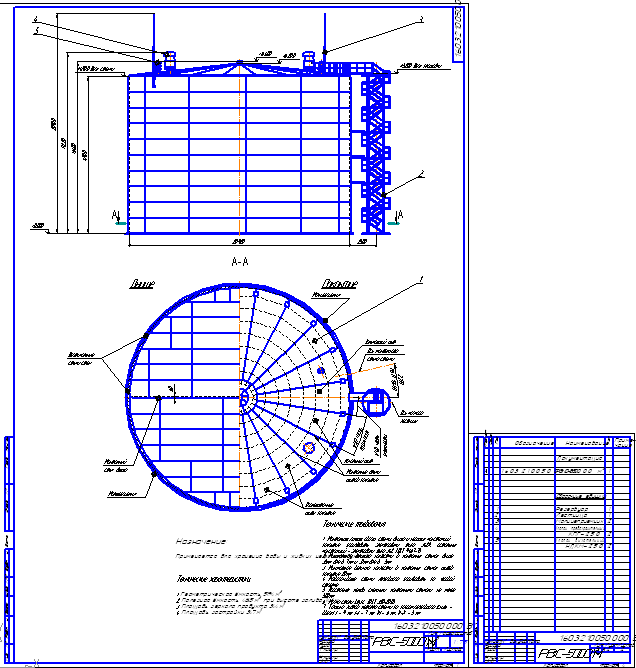

Резервуар V=5000 м3, в общем виде + спецификация

Стальные резервуары служат для хранения нефти и нефтепродуктов (бензина, дизельного топлива, керосина, мазута), технических спиртов, аммиачной воды, сахарных сиропов сжиженных газов и других жидкостей, в том числе как противопожарные резервуары, резервуары для топлива, нефтяные.

Днище резервуаров РВС-5000 коническое с уклоном 1:100 от центра. Конструктивно днище состоит из центральной части и окраек, выполняемых из углеродистой стали марки ВСт2пс2. Центральная часть днища изготавливается методом рулонирования на специализированных заводах резервуарных металлоконструкций. Полотнище сваривается из стальных листов толщиной (с учетом припуска на коррозию) 5 мм. Окрайки в виде отдельных листов располагают по контуру центральной части днища. Количество окраек зависит от объема резервуара.

Технические характеристики:
1.Геометрическая ёмкость 5194 м.
2.Полезная ёмкость 4845 м при высоте залива 14,1 м.
3.Площадь зеркала продукта 344 м.
4.Площадь застройки 347 м.

Состав: Вид общий, Спецификация, Язык документа

Софт: Компас v13 sp1
