Кольцевой фундамент под резервуар стальной вертикальный для нефти объемом 5000 м3. Рабочая документация.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Фундамент под РВС-5000 м3
Фундамент под РВС-5000 м3
0
118
4657
13
2
100
Сообщить о проблеме
Автор
eamisko
Дата
05.09.2016
Язык
Русский
Состав

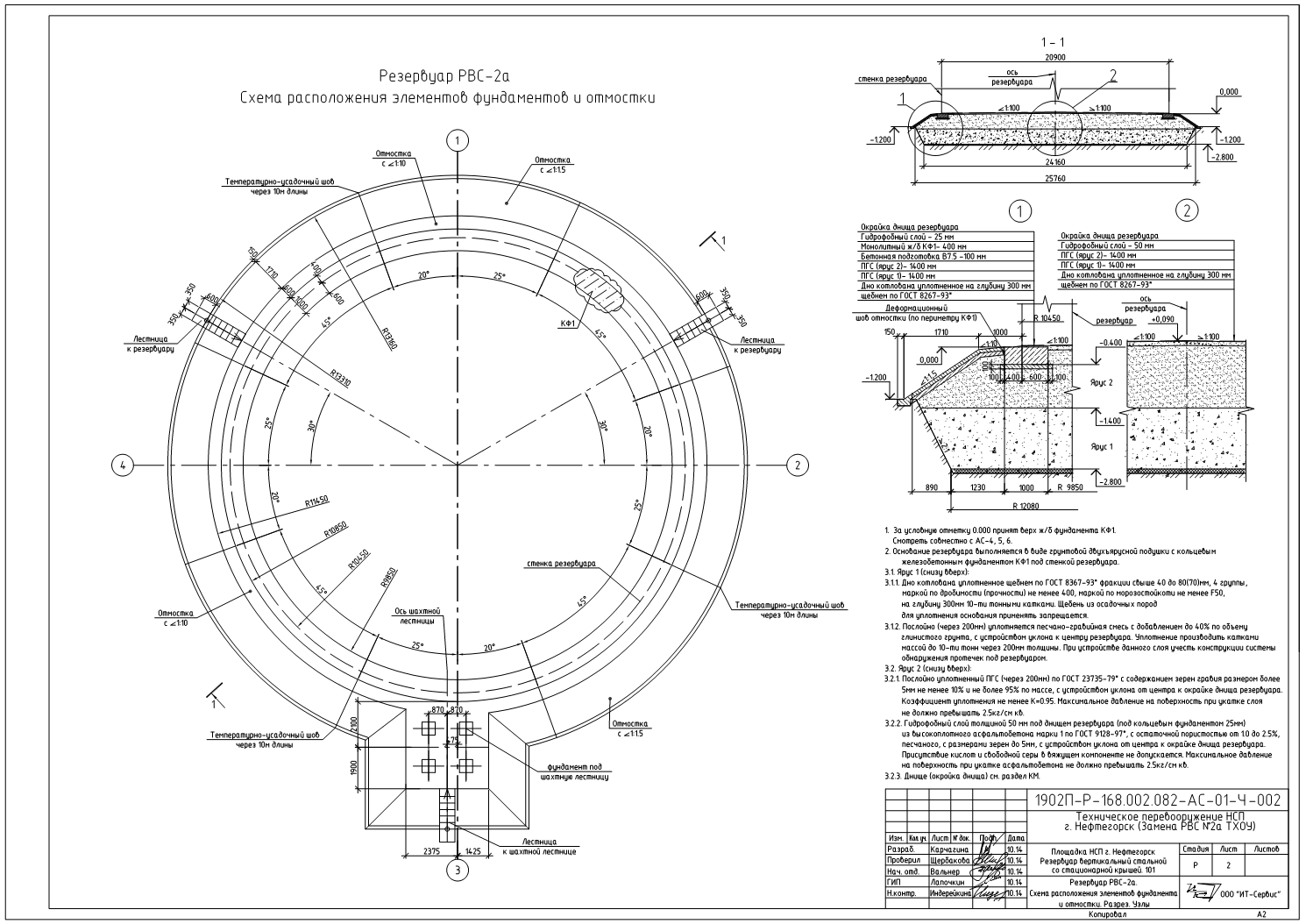

Общие данные (Ведомость чертежей) , Резервуар РВС-2а. Схема расположения элементов фундамента и отмостки. Разрез. Узлы, Фундамент под шахтную лестницу, Кольцевой фундамент КФ1, Конструкция отмостки и лестниц
Софт
AutoCAD 2010
Как открыть?
Отзывов пока нет
Содержимое архива
-
РД. Фундамент под РВС 5000 м3
-
1902P-R-168_002_082-AS-01-CH-002-RC01.dwg
-
1902P-R-168_002_082-AS-01-CH-003-RC01.dwg
-
1902P-R-168_002_082-AS-01-CH-005-RC01.dwg
-
1902P-R-168_002_082-AS-01-CH-004-RC01.dwg
-
1902P-R-168_002_082-AS-01-OD-001-RC01.doc
-
