Фундаменты под РВС-2000 м3

Кольцевой фундамент под резервуар вертикальный стальной для нефти объемом 2000 м3. Рабочая документация марки АС. Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
Согласно СП 20.13330.2011 «Нагрузки и воздействия» и СП 131.13330.2012 «Строительная климатология», для расчета и проектирования строительных конструкций и сооружений приняты следующие характеристики района строительства:
• климатический район строительства – IIIВ;
• вес снегового покрова (IV район) – 240 кгс/м2;
• нормативное давление ветра (III район) – 38 кгс/м2;
• сейсмичность 6 баллов.
На основании инженерно-геологических изысканий, основанием служат:
• глина желто-коричневая, твердая, опесчаненная, известковистая, ожелезненная, с глубины 2,5-2,7 м с вкраплениями марганца. Вскрытая мощность слоя до 9,6-9,8 м. Нормативные характеристики: γ=18,7 кН/м3, φ=17°, с=71 кПа, Е=19 МПа, IL<0.
Глубина сезонного промерзания глинистых грунтов 155 см.Грунтовые воды не вскрыты. и т.д.

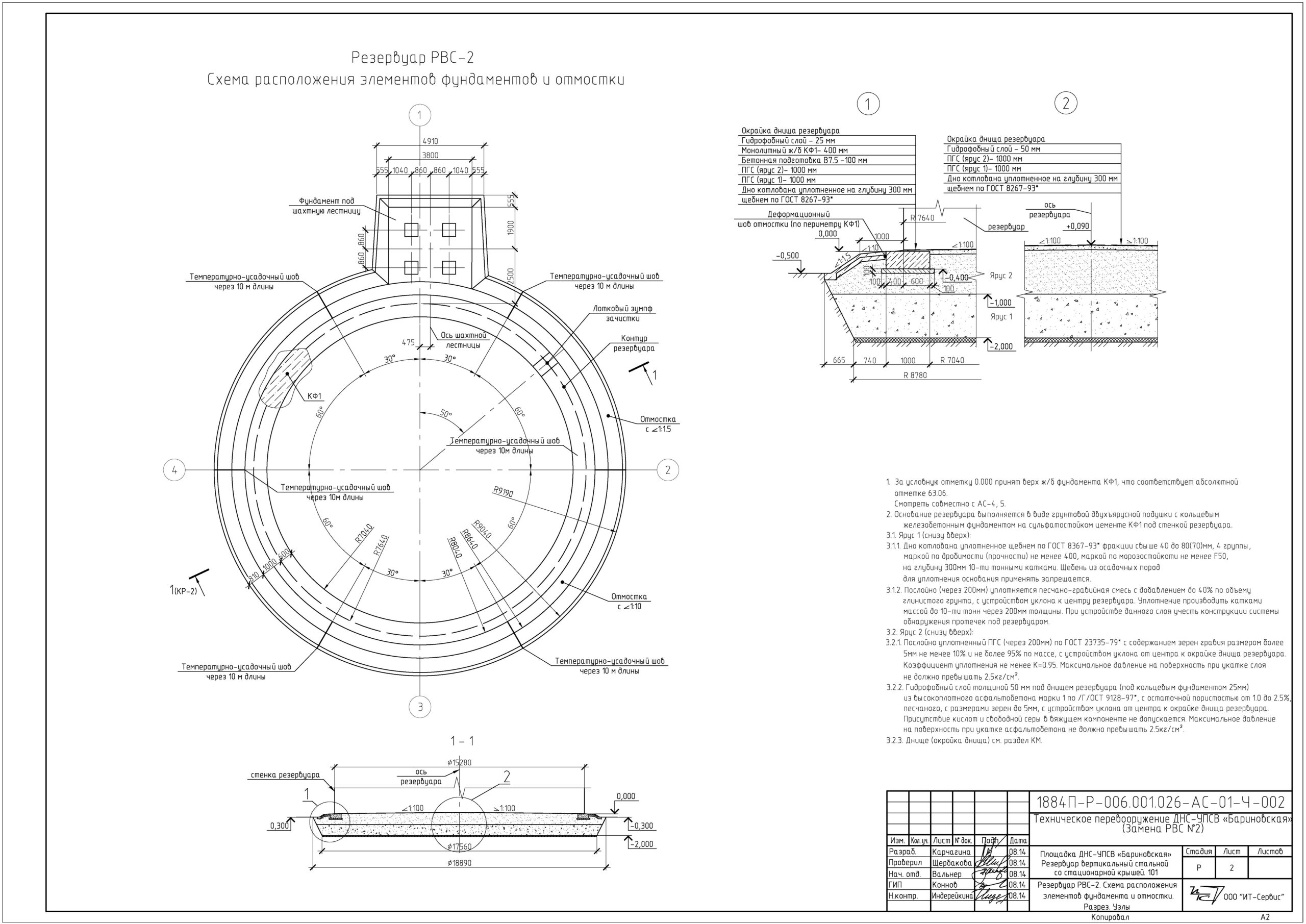

Состав: Общие данные (Ведомость рабочих чертежей), Резервуар РВС-2. Схема расположения элементов фундамента и отмостки. Разрез. Узлы, Фундамент под шахтную лестницу, Кольцевой фундамент КФ1, Конструкция отмостки Язык документа

Софт: AutoCAD 2010

Файлы:
РД
РД
РД
РД
РД
РД
