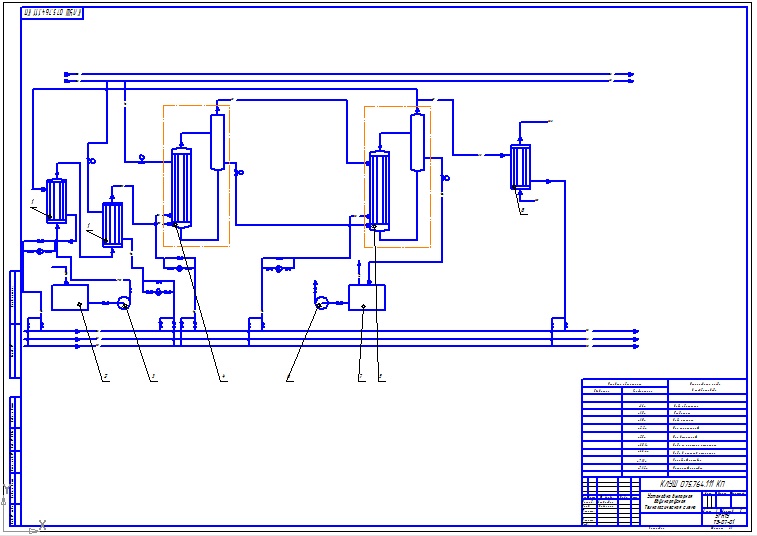

Схема двухкорпусной выпарной установки МВУ

В комплект входят 5 чертежей. Сама схема выпарной установки со спецификацией, так же схемы самого выпарного аппарата и конденсатоотводчика. А так же принципиальная схема отвода конденсата и утилизации тепла. Данные материалы являются частью курсового проекта по специальности промышлненной теплоэнергетики. УГНТУ.
Описание

Состав: Принципиальная схема, спецификация

Софт: Компас v 11

Сайт: www

Файлы:

Каталог / Промышленность / Схема двухкорпусной выпарной установки МВУ

Схема выпарной установки\выпарной.bak
Схема выпарной установки\выпарной.cdw
Схема выпарной установки\конденсатоотводчик.bak
Схема выпарной установки\конденсатоотводчик.cdw
Схема выпарной установки\спецификация.rtf
Схема выпарной установки\СХЕМА МВУ 2.bak
Схема выпарной установки\СХЕМА МВУ 2.cdw
Схема выпарной установки\схема отвода конденсата.bak
Схема выпарной установки\схема отвода конденсата.cdw
Схема выпарной установки\утилизация тепла.bak
Схема выпарной установки\утилизация тепла.cdw
Схема выпарной установки
