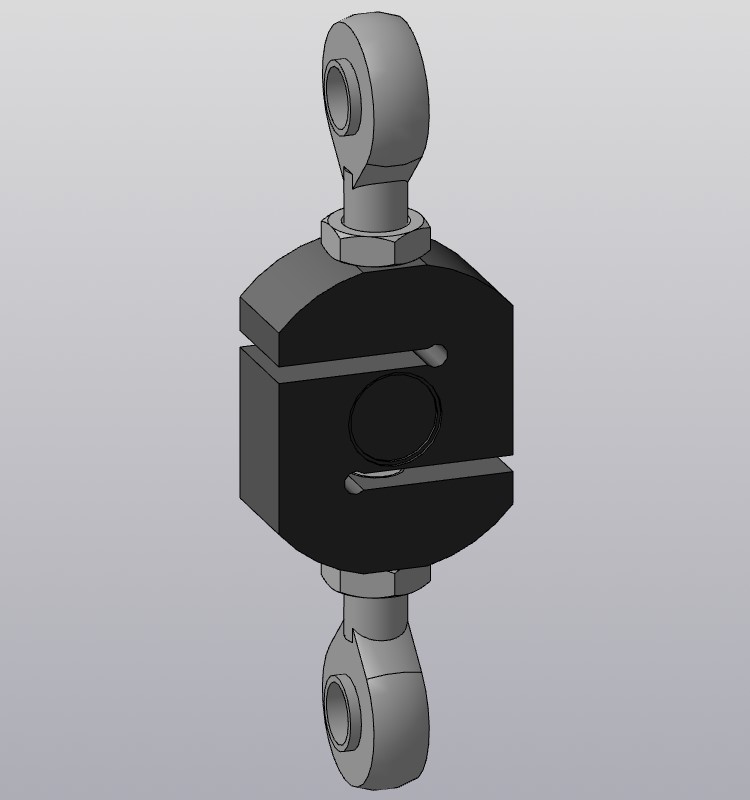

Тензодатчик SBS-1 в комплекте с шарнирным откидным болтом SMRC 18

Тензодатчик CAS SBS-1T ( SBS-1000)
Производитель: CAS
S-образный тензодатчик растяжения/сжатия.
Класс защиты: IP 65
Применение: Весы бункерные, для взвешивания емкостей, баков и прочего технологического оборудования.
Материал: сталь никелированная

Размер присоединительной резьбы М18х1,5
Основные параметры (Все параметры уточнять у производителя)
Наибольший предел взвешивания, т - 1
Напряжение возбуждения, В
Рекомендуемое - 10
Максимальное - 15
Сопротивление, Ом
Входное - 400 ± 3,5
Выходное - 350 ± 3,5
Компенсируемый диапазон температур, °C - -10 до +40
Рабочий диапазон температур, °C - -30 до +80

К тензодатчику добавлен:
Болт откидной шарнирный SMRC 18, резьба М18х1,5 - 2 шт
Гайка шестигранная низкая ГОСТ ISO 8675 - M18x1,5 - 2 шт

Состав: 3D Сборка, Модель одной деталью .stp Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Промышленность / Тензодатчик SBS-1 в комплекте с шарнирным откидным болтом SMRC 18

Тензодатчик SBS - 1.m3d
Тензодатчик в комплекте болтом.a3d
Тензодатчик в комплекте болтом.stp
Болт откидной шарнирный SMRC 18.m3d
