Вибростол для просеивания порошковой краски

0
5
380
1
0
600

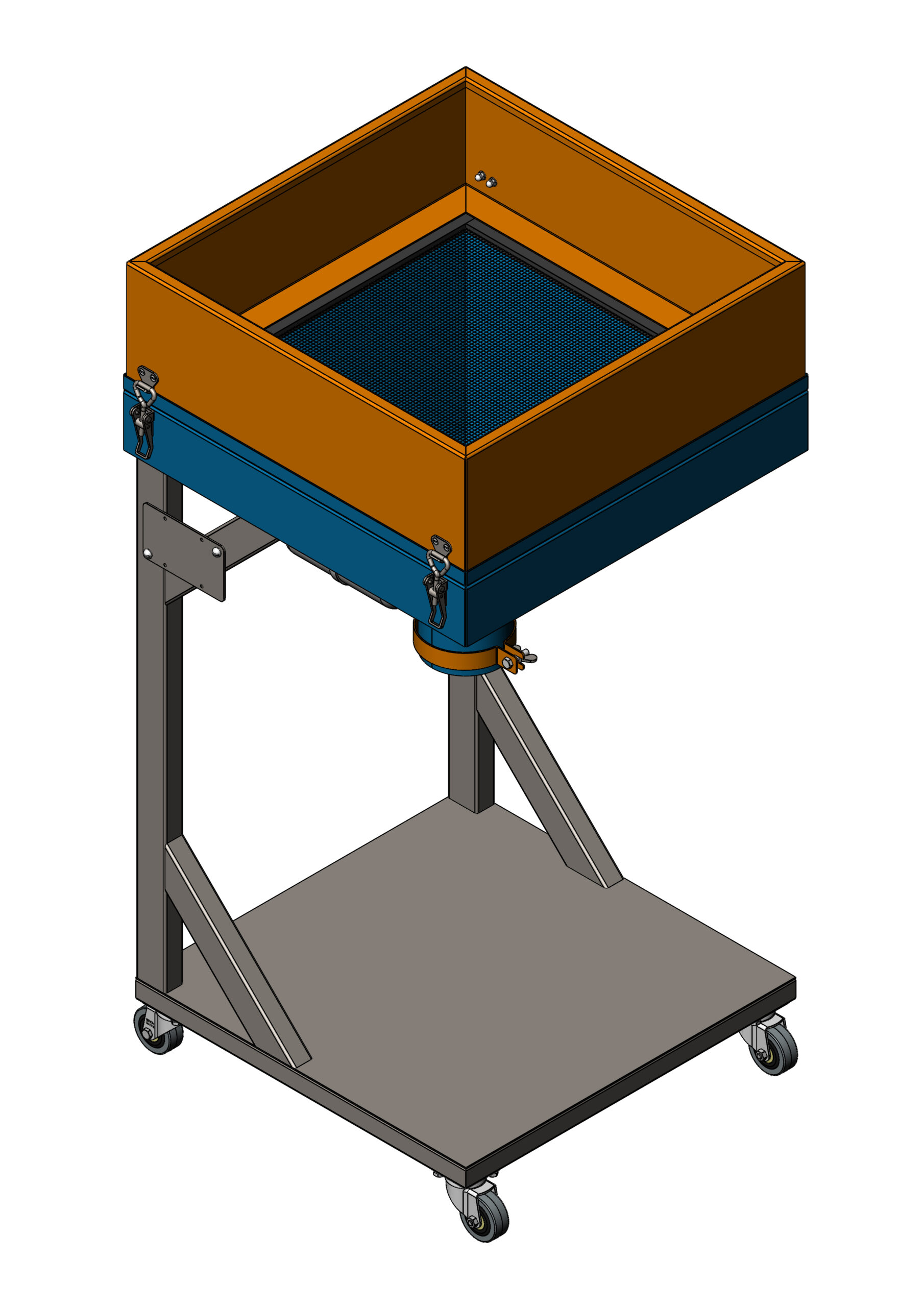

Вибростол для краски предназначен для просеивания порошковой краски перед упаковкой, от крупных частиц.
Снизу воронки установлен вибратор, для быстрого просеивания.


Сообщить о проблеме
Дата
21.11.2018
Язык
Русский
Состав
3D Сборка, 3D Модели, Чертежи, Развертки, Спецификации
Софт
SolidWorks 2017SP4.1 Как открыть?
Содержимое архива
  • Чертежи
    • 05.01 05.201 Лист.PDF
    • 05.01 03.110 Ушко.PDF
    • 05.01 02.102 Стенка.PDF
    • 05.01 04.002 Полоса.PDF
    • 05.01 05.202 Втулка.PDF
    • 05.01 05.300 СБ Скоба.PDF
    • 05.01 03.102 Стенка.PDF
    • 05.01 01.100 СБ Рамка.PDF
    • 05.01 01.201 Труба.PDF
    • 05.01 01.001 Труба.PDF
    • 05.01 02.101 Стенка.PDF
    • 05.01 04.100 СБ Сетка.PDF
    • 05.01 03.107 Переход.PDF
    • 05.01 01.203 Лист.PDF
    • 05.01 01.200 СБ Рамка.PDF
    • Крючок.PDF
    • 05.01 05.101 Ось.PDF
    • 05.01 00.001 Пластина пускателя.PDF
    • 05.01 03.100 СБ Воронка.PDF
    • 05.01 03.109 Обечайка.PDF
    • 05.01 04.001 Полоса.PDF
    • 05.01 03.104 Уголок.PDF
    • 05.01 01.000 СБ Рама.PDF
    • 05.01 03.106 Уголок.PDF
    • 05.01 00.002 Прокладка.PDF
    • 05.01 03.000 СБ Воронка в сборе.PDF
    • 05.01 05.000 СБ Хомут.PDF
    • Защелка.PDF
    • 05.01 03.101 Стенка.PDF
    • 05.01 05.102 Втулка.PDF
    • 05.01 03.105 Лист.PDF
    • 05.01 01.101 Труба.PDF
    • 05.01 02.000 СБ Корпус в сборе.PDF
    • 05.01 05.200 СБ Скоба.PDF
    • 05.01 05.301 Лист.PDF
    • 05.01 03.108 Переход.PDF
    • 05.01 05.100 СБ Подвес.PDF
    • 05.01 01.202 Труба.PDF
    • 05.01 03.103 Уголок.PDF
    • 05.01 02.100 СБ Корпус.PDF
    • Вибратор.PDF
    • 05.01 01.002 Укосина.PDF
    • 05.01 04.000 СБ Сито.PDF
    • Колесо.PDF
    • Опора.PDF
  • 05.01 05.000 СБ Хомут
    • 05.01 05.200 СБ Скоба
      • 05.01 05.201 Лист.PDF
      • 05.01 05.202 Втулка.PDF
      • 05.01 05.202 Втулка.SLDPRT
      • 05.01 05.201 Лист.SLDDRW
      • 05.01 05.202 Втулка.SLDDRW
      • 05.01 05.200 СБ Скоба.SLDASM
      • 05.01 05.201 Лист.SLDPRT
      • 05.01 05.200 СБ Скоба.PDF
      • Развертка - 05.01 05.201 Лист.DXF
      • 05.01 05.200 СБ Скоба.SLDDRW
    • 05.01 05.300 СБ Скоба
      • 05.01 05.300 СБ Скоба.PDF
      • 05.01 05.300 СБ Скоба.SLDDRW
      • 05.01 05.301 Лист.SLDPRT
      • 05.01 05.301 Лист.SLDDRW
      • Развертка - 05.01 05.301 Лист.DXF
      • 05.01 05.301 Лист.PDF
      • 05.01 05.300 СБ Скоба.SLDASM
    • 05.01 05.000 СБ Хомут.SLDDRW
    • 05.01 05.000 СБ Хомут.PDF
    • 05.01 05.100 СБ Подвес
      • 05.01 05.100 СБ Подвес.SLDDRW
      • 05.01 05.101 Ось.SLDDRW
      • 05.01 05.101 Ось.SLDPRT
      • 05.01 05.101 Ось.PDF
      • 05.01 05.100 СБ Подвес.SLDASM
      • 05.01 05.102 Втулка.PDF
      • 05.01 05.102 Втулка.SLDDRW
      • 05.01 05.100 СБ Подвес.PDF
      • 05.01 05.102 Втулка.SLDPRT
    • 05.01 05.000 СБ Хомут.SLDASM
  • 05.01 02.000 СБ Корпус в сборе
    • 05.01 02.100 СБ Корпус
      • 05.01 02.102 Стенка.PDF
      • 05.01 02.101 Стенка.SLDPRT
      • 05.01 02.101 Стенка.PDF
      • 05.01 02.102 Стенка.SLDDRW
      • 05.01 02.101 Стенка.SLDDRW
      • Развертка - 05.01 02.102 Стенка.DXF
      • 05.01 02.100 СБ Корпус.SLDASM
      • 05.01 02.100 СБ Корпус.SLDDRW
      • Развертка - 05.01 02.101 Стенка.DXF
      • 05.01 02.100 СБ Корпус.PDF
      • 05.01 02.102 Стенка.SLDPRT
    • 05.01 02.000 СБ Корпус в сборе.PDF
    • 05.01 02.000 СБ Корпус в сборе.SLDASM
    • 05.01 02.000 СБ Корпус в сборе.SLDDRW
  • 05.01 04.000 СБ Стито
    • 05.01 04.002 Полоса.PDF
    • 05.01 04.100 СБ Сетка
      • 05.01 04.100 СБ Сетка.SLDDRW
      • 05.01 04.100 СБ Сетка.PDF
      • 05.01 04.101 Пруток.SLDPRT
      • 05.01 04.102 Пруток.SLDPRT
      • 05.01 04.100 СБ Сетка.SLDASM
    • 05.01 04.002 Полоса.SLDDRW
    • 05.01 04.001 Полоса.PDF
    • 05.01 04.000 СБ Сито.SLDASM
    • 05.01 04.002 Полоса.SLDPRT
    • 05.01 04.000 СБ Сито.SLDDRW
    • 05.01 04.001 Полоса.SLDPRT
    • 05.01 04.000 СБ Сито.PDF
    • 05.01 04.001 Полоса.SLDDRW
  • 05.01 01.000 СБ Рама
    • 05.01 01.100 СБ Рамка
      • 05.01 01.100 СБ Рамка.PDF
      • 05.01 01.101 Труба.SLDPRT
      • 05.01 01.100 СБ Рамка.SLDASM
      • 05.01 01.101 Труба.PDF
      • 05.01 01.101 Труба.SLDDRW
      • 05.01 01.100 СБ Рамка.SLDDRW
    • 05.01 01.001 Труба.SLDDRW
    • 05.01 01.001 Труба.SLDPRT
    • 05.01 01.001 Труба.PDF
    • 05.01 01.000 СБ Рама.SLDASM
    • 05.01 01.200 СБ Рамка
      • 05.01 01.201 Труба.PDF
      • 05.01 01.202 Труба.SLDDRW
      • 05.01 01.202 Труба.SLDPRT
      • 05.01 01.203 Лист.PDF
      • 05.01 01.200 СБ Рамка.PDF
      • 05.01 01.200 СБ Рамка.SLDDRW
      • 05.01 01.201 Труба.SLDPRT
      • 05.01 01.200 СБ Рамка.SLDASM
      • 05.01 01.203 Лист.SLDDRW
      • 05.01 01.202 Труба.PDF
      • 05.01 01.203 Лист.SLDPRT
      • Развертка - 05.01 01.203 Лист.DXF
      • 05.01 01.201 Труба.SLDDRW
    • 05.01 01.000 СБ Рама.PDF
    • 05.01 01.002 Укосина.SLDPRT
    • 05.01 01.002 Укосина.SLDDRW
    • 05.01 01.002 Укосина.PDF
    • 05.01 01.000 СБ Рама.SLDDRW
  • Развертки
    • Развертка - 05.01 03.103 Уголок.DXF
    • Развертка - 05.01 03.109 Обечайка.DXF
    • Развертка - 05.01 03.107 Переход.DXF
    • Развертка - 05.01 03.108 Переход.DXF
    • Развертка - 05.01 03.110 Ушко.DXF
    • Развертка - 05.01 03.102 Стенка.DXF
    • Развертка - 05.01 02.102 Стенка.DXF
    • Развертка - 05.01 03.101 Стенка.DXF
    • Развертка - 05.01 03.105 Лист.DXF
    • Развертка - 05.01 05.301 Лист.DXF
    • Развертка - 05.01 03.106 Уголок.DXF
    • Развертка - 05.01 02.101 Стенка.DXF
    • Развертка - 05.01 03.104 Уголок.DXF
    • Развертка - 05.01 00.001 Пластина пускателя.DXF
    • Развертка - 05.01 05.201 Лист.DXF
    • Развертка - 05.01 01.203 Лист.DXF
  • 05.01 03.000 СБ Воронка
    • 05.01 03.100 СБ Воронка
      • 05.01 03.110 Ушко.PDF
      • 05.01 03.110 Ушко.SLDDRW
      • 05.01 03.103 Уголок.SLDDRW
      • 05.01 03.102 Стенка.SLDDRW
      • 05.01 03.102 Стенка.PDF
      • Развертка - 05.01 03.103 Уголок.DXF
      • Развертка - 05.01 03.109 Обечайка.DXF
      • 05.01 03.107 Переход.SLDPRT
      • 05.01 03.109 Обечайка.SLDDRW
      • 05.01 03.107 Переход.PDF
      • 05.01 03.104 Уголок.SLDPRT
      • 05.01 03.104 Уголок.SLDDRW
      • 05.01 03.103 Уголок.SLDPRT
      • 05.01 03.100 СБ Воронка.SLDDRW
      • 05.01 03.106 Уголок.SLDPRT
      • 05.01 03.100 СБ Воронка.PDF
      • 05.01 03.109 Обечайка.PDF
      • 05.01 03.106 Уголок.SLDDRW
      • Развертка - 05.01 03.107 Переход.DXF
      • 05.01 03.101 Стенка.SLDDRW
      • 05.01 03.104 Уголок.PDF
      • 05.01 03.109 Обечайка.SLDPRT
      • 05.01 03.106 Уголок.PDF
      • 05.01 03.105 Лист.SLDPRT
      • 05.01 03.108 Переход.SLDPRT
      • 05.01 03.100 СБ Воронка.SLDASM
      • 05.01 03.101 Стенка.PDF
      • Развертка - 05.01 03.108 Переход.DXF
      • Развертка - 05.01 03.110 Ушко.DXF
      • Развертка - 05.01 03.102 Стенка.DXF
      • 05.01 03.105 Лист.PDF
      • 05.01 03.107 Переход.SLDDRW
      • 05.01 03.108 Переход.SLDDRW
      • 05.01 03.101 Стенка.SLDPRT
      • Развертка - 05.01 03.101 Стенка.DXF
      • 05.01 03.102 Стенка.SLDPRT
      • Развертка - 05.01 03.105 Лист.DXF
      • Развертка - 05.01 03.106 Уголок.DXF
      • 05.01 03.105 Лист.SLDDRW
      • 05.01 03.110 Ушко.SLDPRT
      • 05.01 03.108 Переход.PDF
      • Развертка - 05.01 03.104 Уголок.DXF
      • 05.01 03.103 Уголок.PDF
    • 05.01 03.000 СБ Воронка в сборе.SLDDRW
    • 05.01 03.000 СБ Воронка в сборе.SLDASM
    • 05.01 03.000 СБ Воронка в сборе.PDF
  • 05.01 Крепеж
    • 05.01 Вибратор.SLDPRT
    • 701 - Mid Cylinder.sldprt
    • Винт 6х30 ГОСТ 17475-80.SLDPRT
    • 05.01 Болт М6х25 в сборе.SLDASM
    • 05.01 Винт М6х16 в сборе.SLDASM
    • Гайка заклепка М4 потайная DIN 7338.SLDPRT
    • 52003-701SCZP.SLDASM
    • Винт М6х16 по ГОСТ 17473-80.SLDPRT
    • Гайка заклепка М6 потайная DIN 7338.SLDPRT
    • Гайка М4 ГОСТ 11860-85.SLDPRT
    • Фиксатор.SLDPRT
    • Болт М6х20.SLDPRT
    • 05.01 Вибратор.PDF
    • 05.01 Винт М6х20 в сборе.SLDASM
    • 05.01 Вибратор.SLDDRW
    • Гайка-барашек М6 ГОСТ 3032-76.SLDPRT
    • 05.01 Болт М6х20 в сборе.SLDASM
    • 05.01 Винт М6х30 в сборе.SLDASM
    • 05.01 Опора.SLDPRT
    • Гайка М6 ГОСТ 5915-70.SLDPRT
    • Болт М6х25.SLDPRT
    • 05.01 Колесо Ф50.PDF
    • 05.01 Колесо Ф50.SLDPRT
    • Гайка М6 ГОСТ Р 50273-92.SLDPRT
    • 701 - Skruvцgla.sldprt
    • 05.01 Опора.SLDDRW
    • Шайба 6.65Г.SLDPRT
    • 05.01 Опора.PDF
    • Шайба 4 ГОСТ 11371-78.SLDPRT
    • 05.01 Болт М6х30 в сборе.SLDASM
    • 701 - Ansatsnit.sldprt
    • 701 - Bygel.sldprt
    • Винт 6х12 ГОСТ 17475-80.SLDPRT
    • 05.01 Колесо Ф50.SLDDRW
    • 701 - SC.sldprt
    • Шайба 6 ГОСТ 11371-78.SLDPRT
    • Винт 4х10 ГОСТ 17475-80.SLDPRT
  • 05.01 00.000 СБ Вибростол-3.SLDPRT
  • 05.01 00.002 Прокладка.SLDPRT
  • 05.01 00.000 СБ Вибростол.SLDASM
  • 05.01 00.001 Пластина пускателя.PDF
  • 05.01 00.000 СБ Вибростол.PDF
  • 05.01 00.000 Вибростол.SLDDRW
  • 05.01 00.002 Прокладка.PDF
  • 05.01 00.000 СБ Вибростол-1.SLDPRT
  • 05.01 00.001 Пластина пускателя.SLDPRT
  • 05.01 00.000 Вибростол.PDF
  • 05.01 00.000 СБ Вибростол.JPG
  • 05.01 00.000 СБ Вибростол-2.SLDPRT
  • 05.01 00.002 Прокладка.SLDDRW
  • 05.01 00.000 СБ Вибростол.SLDDRW
  • Развертка - 05.01 00.001 Пластина пускателя.DXF
  • 05.01 00.001 Пластина пускателя.SLDDRW
