Бильный барабан комбайна

В молотильно-сепарирующем устройстве зернойборочного комбайна устанавливаются для выполота зерна из колоса барабаны бильные. Они предназначены для отделения зерна из колоса и разделения зерна и соломы.

Молотильно-сепарирующее устройство барабанно-дековое бильного типа

Описание технологического процесса работы

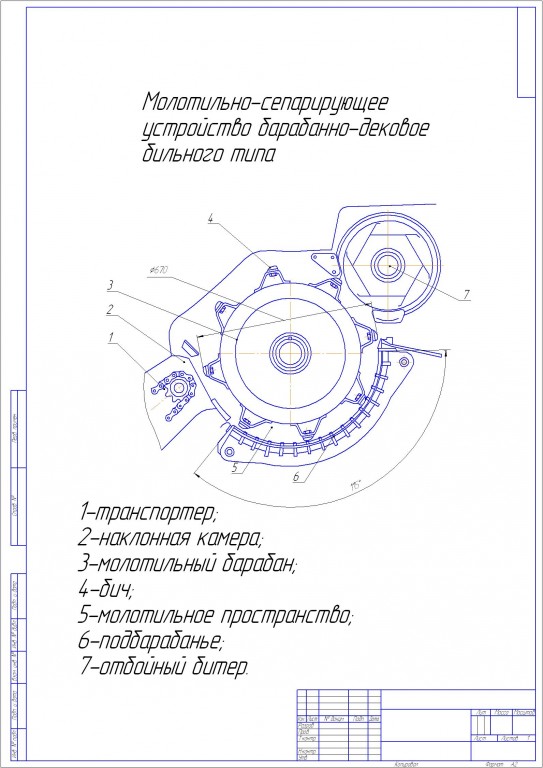

Растительная масса, поданная к молотильному барабану 3 транспортером 1 наклонной камеры 2, захватывается бичами 4 и протаскивается в молотильном пространстве 5. От ударов бичей 4 и перемещения растений между бичами барабана и подбарабаньем 6 зерно вымолачивается и часть его просеивается сквозь отверстия подбарабанья 6. При выходе соломы из молотильного пространства 5 производится изменение ее направление движения за счет отбойного битера 7.

Состав: Технологическая схема, описание Язык документа

Софт: Компас v13

Файлы:

Каталог / Сельское хозяйство / Бильный барабан комбайна

Барабан МСУ бильный.cdw
Описание.doc
