Модернизация молотильного барабана зерноуборочного комбайна ACROS

Пермский государственный аграрно-технологический университет имени академика Д.Н. Прянишникова
Кафедра сельскохозяйственных машин и оборудования
Дипломный проект на тему: Модернизация молотильного барабана зерноуборочного комбайна ACROS
Пермь 2023

Исходные данные: патент RU 197452 барабан молотильный; 25. Комбайн самоходный зерноуборочный РСМ-142«Acros»: инструкция по эксплуатации и техническому обслуживанию / ООО «Комбайновый завод “РОСТСЕЛЬМАШ”». –Версия 4. 298 с. Работа написана на основании патента. С помощью руководства по эксплуатации и патента создано 3 сборки молотильного барабана. 1) Молотильный барабан для уборки кукурузы. 2) Молотильный барабан для уборки риса. 3) Молотильный барабан для уборки зерновых (пшеница, овес и подобные).

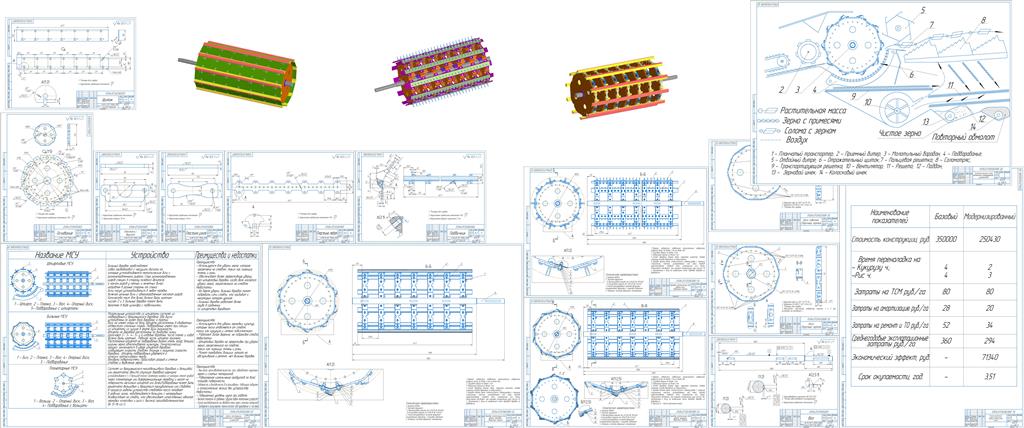

Пояснительная записка 70 с., 19 рис., 5 таб., 55 источников, 5 приложения, графическая часть 7 листов формата А1.
Цель проекта – упрощение конструкции молотильного барабана и уменьшении времени переналадки под другие культуры.
Спроектировано молотильно-сепарирующее устройство с упрощенной конструкцией.
В дипломном проекте приведены материалы по безопасности жизнедеятельности и выводу из эксплуатации.
В результате модернизации сокращено общее время сборки барабана, обеспечен дополнительный доступ к внутренней стороне опорных дисков, что позволяет быстрее менять поврежденные штифты на барабане для уборки риса, а также быстрее переналаживать барабан под уборку риса. Ускорена переналадка барабана под уборку кукурузы за счет уменьшения количества снимаемых деталей. На щитки добавлены дополнительные отверстия для быстрого монтажа.
ВВЕДЕНИЕ 8
1 АНАЛИЗ СОСТОЯНИЯ ВОПРОСА, ЦЕЛИ И ЗАДАЧИ ВКР 9
1.1 Направления модернизации молотильного аппарата 9
1.2 Анализ молотильных аппаратов зерноуборочных комбайнов 10
1.3 Анализ конструкций молотильных барабанов 15
1.3.1 Бильные МСУ 16
1.3.2 Штифтовые МСУ 17
1.3.3 Планетарные МСУ 18
1.4 Обзор патентов 19
1.5 Цели, задачи и обоснование темы ВКР 26
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 27
2.1 Расчет основных параметров бильного барабана 27
2.2 Расчет основных параметров штифтового барабана 32
3 КОНСТРУКТОРСКИЙ РАЗДЕЛ 34
3.1 Конструкторская разработка 34
3.2 Расчет шпоночного соединения 37
3.3 Расчет сварочного шва 39
3.4 Расчет болтового соединения 40
4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ 42
4.1 Правила техники безопасности 42
4.1.1 Использование по назначению 42
4.1.2 Правила безопасности при загрузке с железнодорожной платформы 42
4.1.3 Общие правила техники безопасности 43
4.1.4 Правила пожарной безопасности 46
4.2 Экологическая безопасность зерноуборочной техники 50
5 ТЕХНИКО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ 53
1. На основании анализа литературных источников описаны конструкции молотильно-сепарирующих устройств, их принцип работы, достоинства и недостатки. Молотильный барабан имел повышенные затраты на переналадку под кукурузу и рис. Требовалось снимать большое количество мелких деталей, замена сломанных штифтов вызывала большие трудности. В ходе выполненной работы была упрощена конструкция молотильного барабана. Это позволило сократить количество сборочных операций, уменьшить время на изготовление барабана. Сократилось время переналадки барабана с одной культуры на другую. Из-за чего увеличилась производительность и основное рабочее время зерноуборочного комбайна.
2. Предложено усовершенствовать молотильный аппарат за счет дополнительных отверстий в опорных дисках, которые ускорят установку планок со штифтами и упростят снятие поврежденных штифтов. Сократилось время переналадки на уборку кукурузы на 50% и риса на 25%
Работа содержит
