Винницкий национальный аграрный университет
Кафедра "Машины и оборудование сельскохозяйственного производства"
Курсовой проект по дисциплине "Методы конструирования сельскохозяйственных хозяйственной техники"
На тему: "Молотильный аппарат зерноуборочного комбайна" 2012
Исходные данные:
1. Диаметр ротора - 800 мм.
2. Длина ротора - 1485 мм.
3. Частота вращения - 500 ... 900 об / мин.
Содержание расчетно-пояснительной записки:
1. Обзор существующих молотильных аппаратов.
2. Разработка и обоснование расчетной схемы молотильного аппарата.
3. Расчет параметров молотильного аппарата.
4. Расчет на прочность деталей.
Графическая часть:

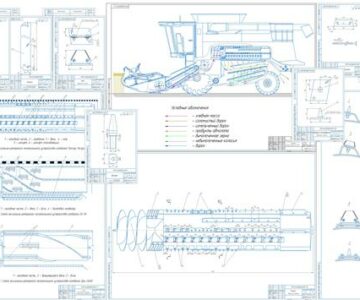

1. Конструктивная и расчетная схемы молотильного аппарата (А2).

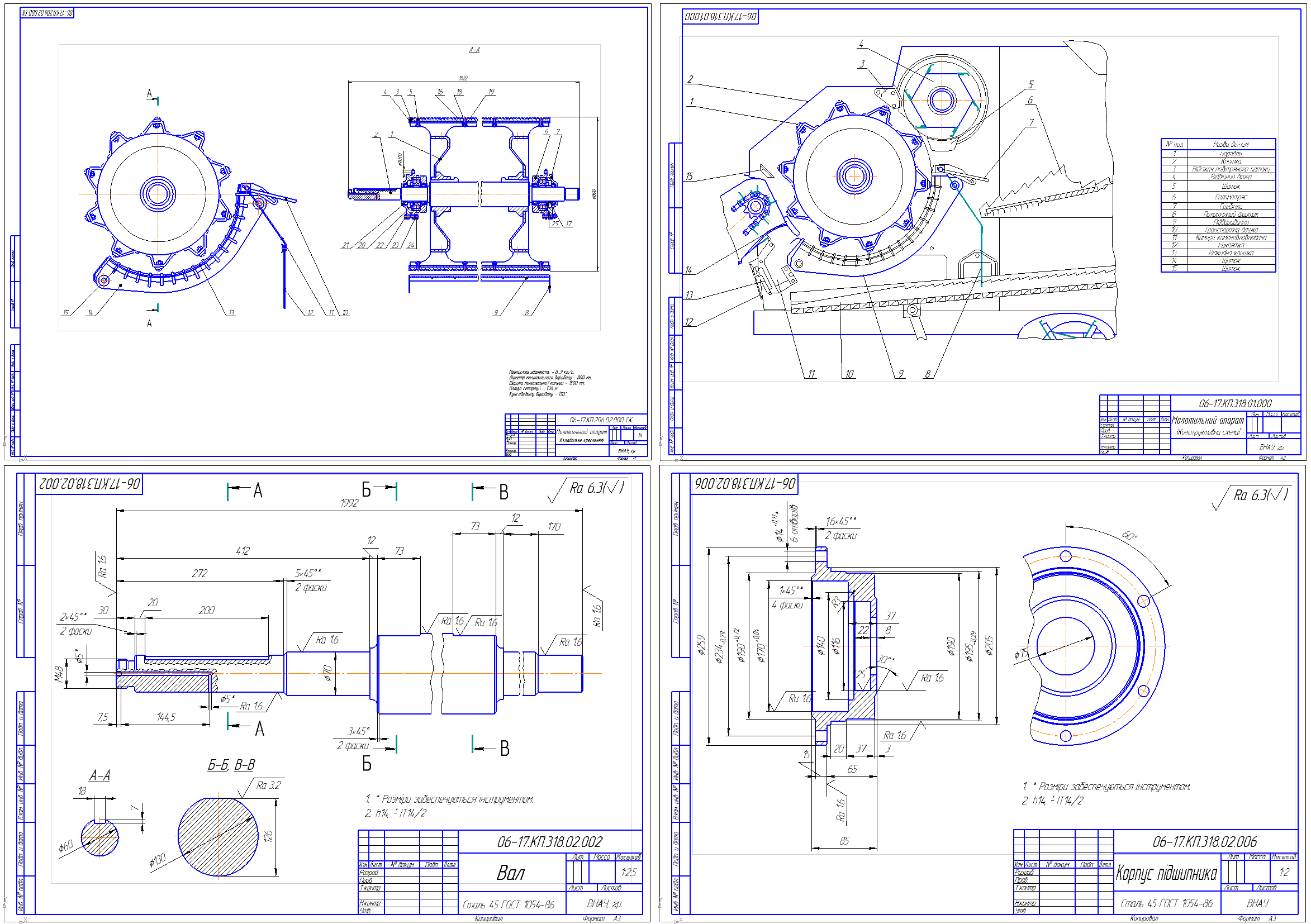

2. Сборочный чертеж молотильного аппарата (А1).
3. Рабочие чертежи деталей (А2).
Andrey80
Ринат Гафуров
Чертеж без реальных размеров, скорей всего отрисовано поверх какого-то то рисунка. если нужны молотильный барабан и подборабанье, то это не самый лучший вариант
Думается так оно и есть..студенты часто отрисовывают с рисунков..общие виды.. больше на плакаты похожи.
