Модернизация молотильного аппарата комбайна «Нива-Эффект» для уборки кукурузы на зерно

Кубанский государственный аграрный университет
Кафедра «Тракторы, автомобили и техническая механика»
Дипломный проект по направлению подготовки «Агроинженерия»
На тему " Модернизация молотильного аппарата комбайна «Нива-Эффект» для уборки кукурузы на зерно"
Краснодар, 2015

В настоящем дипломном проекте приведена характеристика хозяйства ОСХ «Колос» Краснодарского НИИСХ им. П.П. Лукьяненко.
Выполнен анализ технических средств для уборки кукурузы на зерно.
Обоснована схема модернизации молотильного аппарата комбайна Нива-Эффект, позволяющая улучшить эксплуатационные показатели комбайна в агрегате с приставкой ППК-4 на уборке кукурузы.
Выполнен прочностной расчет элементов конструкции молотильного аппарата.
Разработана операционно-технологическая карта уборки кукурузы на зерно.
Рассмотрены вопросы экологичности планируемых мероприятий и безопасности труда.
Приведены расчеты по экономической эффективности использования модернизированного комбайна Нива-Эффект.
Дипломный проект содержит 95 страниц пояснительной записки, включая четыре страницы приложения и девять листов графической части формата А1.

На основании анализ технических средств для уборки кукурузы на зерно определен базовый кукурузоуборочный агрегат в составе комбайн Нива-Эффект и кукурузоуборочная приставка ППК-4.

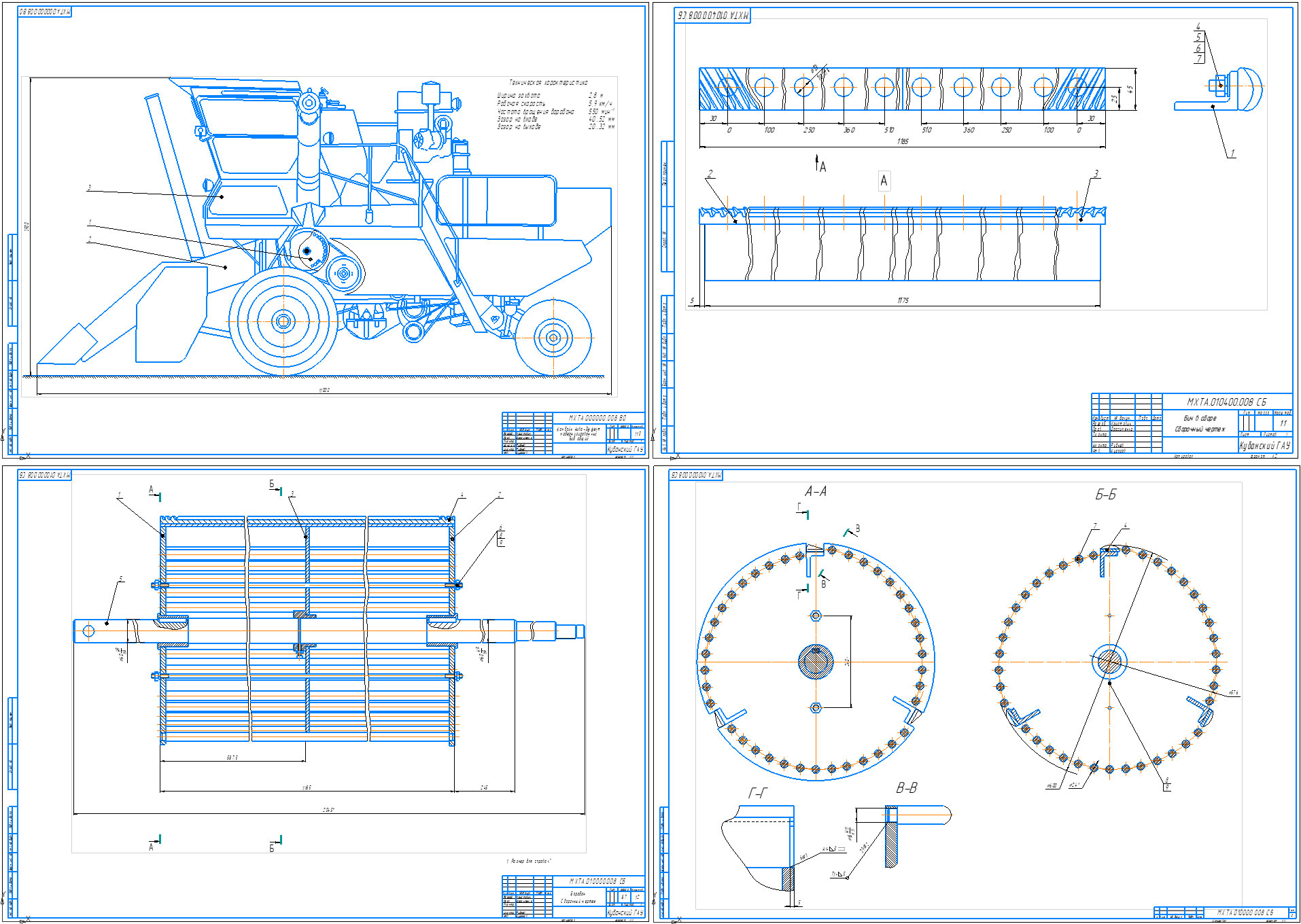

Обоснована схема модернизации молотильного аппарата комбайна, заключающаяся в замене бильного барабана криволинейным и выполнен расчет основных элементов конструкции.

Содержание
Введение …………………………………………………………………… 6
1 Характеристика хозяйства ……………………………………………… 7
1.1 Адресные сведения ………………………………………………… 7
1.2 Природно-климатические условия ………………………………... 7
1.3 Землепользование ………………………………………………….. 8
1.4 Структура посевных площадей и урожайность сельскохозяйственных культур ……………………9
1.5 Машинно-тракторный парк ……………………………………….. 9
1.6 Цель и задачи дипломного проекта ………………………………. 11
2 Обзор технических средств для уборки кукурузы на зерно …………. 13
2.1 Способы уборки кукурузы ………………………………………… 13
2.2 Технические средства, используемые для уборки кукурузы на зерно . 14
2.3 Выводы по разделу ………………………………………………… 33
3 Модернизация молотильного аппарата комбайна ……………………. 35
4 Обоснование данных для расчета молотильного барабана .…………. 38
4.1 Определение нагрузки на пруток барабана …………………………. 38
4.2 Размерно-массовая характеристика початков …………………… 39
5 Прочностной расчет элементов конструкции молотильного барабана ….. 47
5.1 Расчет прутка барабана ……………………………………………. 47
5.2 Расчет шпоночного соединения ………………………………....... 52
6 Разработка операционной технологии уборки кукурузы на зерно…. 55
6.1 Исходные данные …………………………………………………... 55
6.2 Агротехнические требования к уборке кукурузы ……………. 55
6.3 Подготовка агрегата к работе ……………………………………... 55
6.4 Подготовка поля к работе ………………………………………. 56
6.5 Работа агрегата в загоне ………………………………………… 62
6.6 Контроль качества работы ……………………………………… 67
7 Безопасность жизнедеятельности …………………………………........ 68
7.1 Общие положения ………………………………………………….. 68
7.2 Анализ условий труда в ОСХ «Колос» Краснодарского НИИСХ …. 68
7.3 Мероприятия по совершенствованию условий труда ...……......... 69
7.4 Пожарно-профилактические мероприятия …………………......... 72
7.5 Мероприятия по обеспечению экологической безопасности …… 73
8 Экономическая эффективность использования модернизированного комбайна при уборке кукурузы ......75
Заключение ……………………………………………………………....... 89
Список использованных источников ……………………………………. 90
Приложение ……………………………………………………………….. 92
