Диплом: Модернизация подборщика зерноуборочного комплекса КЗР - 15

Гомельский государственный технический университет им. П.О.Сухого
Кафедра: «Сельскохозяйственные машины»
Дипломный проект на тему: «Модернизация подборщика зерноуборочного комплекса КЗР - 15»
Гомель 2014

Введение
1. Агротехнические требования к машинам для уборки зерновых культур
1.1 Зерноуборочные комбайны
1.2 Агротехнические требования на уборке хлебов
1.3 Предотвращение потерь зерна за подборщико при уборке хлебов зерноуборочным комбайном
1.4 Агротехнические требования к подборщикам для подбора валков зерновых колосовых культур
2. Анализ конструкций подбирающих механизмов зерноуборочных комбайнов
2.1 Анализ конструкции подборщиков
2.2 Патентный поиск
3. Обоснование принятой к модернизации конструкции подборщика
3.1 Зерноуборочный комплекс КЗР-10 «Полесье-Ротор»
3.2 Зерноуборочный комплекс КЗР-15 «Полесье-Ротор»
3.3. Обоснование модернизации зернового подборщика
4. Технологический расчет
5. Кинематический расчет
6. Энергетический расчет
7. Прочностной расче
8. Описание конструкции подборщика
9. Разработка мероприятий по охране труда и технике безопасности
10. Расчет экономической эффективности модернизации подборщика
Заключение
Литература

Созданный для комплекса КЗР-10 «Полесье – Ротор» зерновой подборщик рассчитан на производительность не более 10 . Для обеспечения полной загрузки нового зерноуборочного комплекса КЗР-15 «Полесье – Ротор» необходим зерновой подборщик, обеспечивающий производительность равную 15 . Чтобы обеспечить более высокую производительность уже существующего зернового подборщика необходимо внести изменения в его конструкцию. Предлагается заменить сложную систему клиноременных и цепных передач, обеспечивающую подачу вращения на транспортер, гидроприводом, состоящим из гидромотора и муфты зубчатой.

Технические характеристики:
Мощность двигателя энергосредства- 198 кВт;
Длина ротора- 3000мм;
Площадь очистки- 4,91 м2;
Диаметр выгрузного шнека- 310 мм;
Рабочая скорость движения- 10 км/час;
Пропускная способность по хлебной массе- не менее 15 кг/с;
Объем бункера зерна- 7 м3;
Уровень потерь за молотилкой- 2 %.

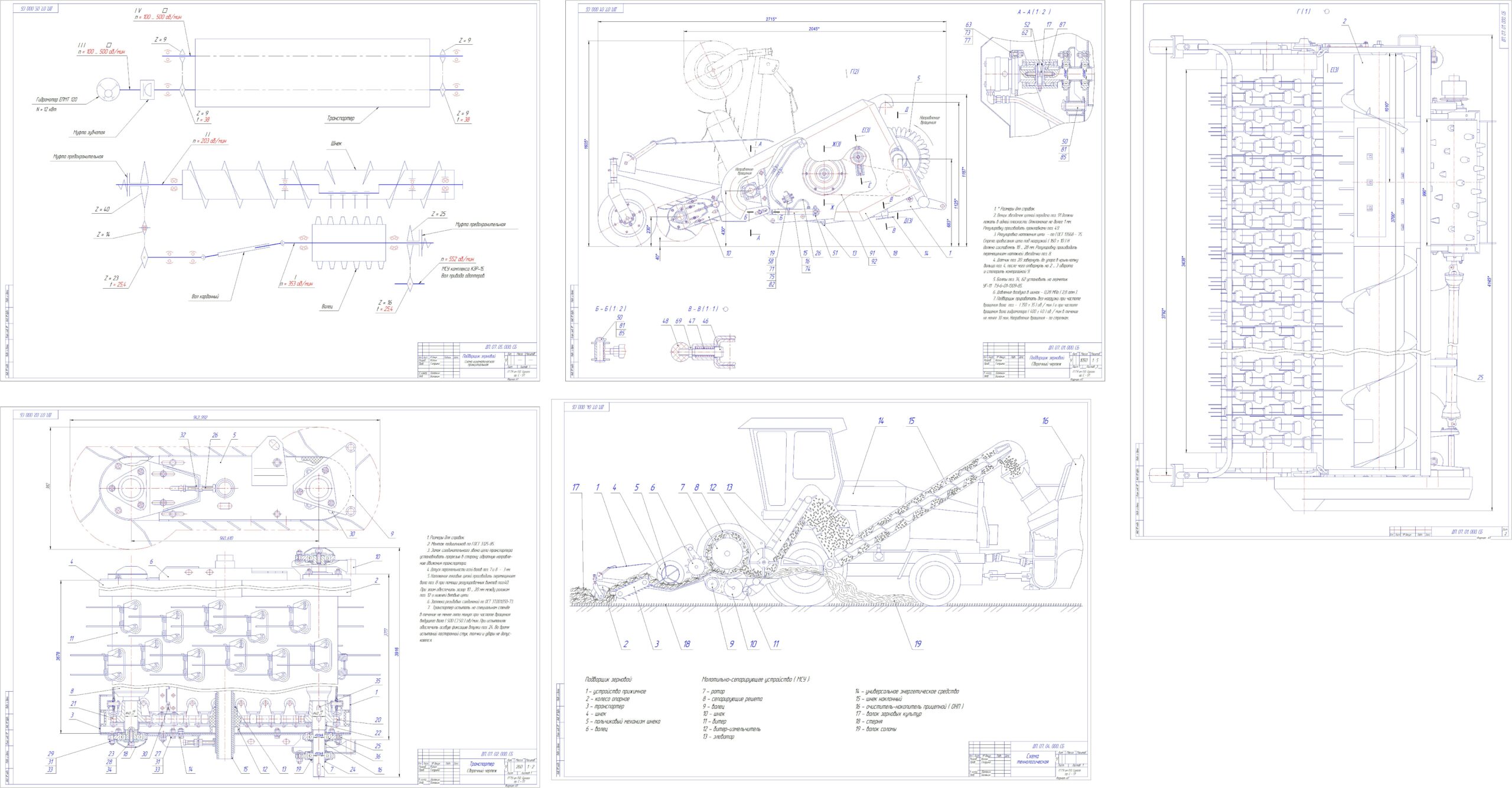

Состав: Схема технологическая, Подборщик зерновой (СБ), Транспартёр (СБ), Муфта предохранительная (СБ), Схема кинематическая, Деталировка (Полумуфта, обойма, звёздочка, ловитель, вал, корпус), СП, ПЗ) Язык документа

Софт: КОМПАС-3D 14

Файлы:
Содержание.doc
Заключение.doc
Введение.doc
Лист экономики.doc
8. Описание конструкции подборщика.doc
Титульный лист и аннотация.doc
9. Разработка мероприятий по ТО, ТБ и эксплуатации.doc
кзр 15 0000000000000.frw
5. Кинематический расчет.doc
1. Агротехнические требования к машинам для уборки зерновых культур.doc
10. Расчет экономической эффективности.doc
ЛИТЕРАТУРА.doc
7. Прочностной расчет.doc
2. Анализ конструкции подбирающих механизмов зерноуборочных комбайнов, в том числе патентный поис.doc
3. Обоснование принятой к модернизации конструкции подборщика.doc
6.Энергетический расчет.doc
4. Технологическеий расчет.doc
