Дипломная работа: Хранение сельхоз техники

Министерство сельского хозяйства РФ
Дипломный проект
На тему: Постановка техники на хранение
Орёл 2011 г

Дипломный проект содержит 84 листа расчетно - пояснительной записки, 3 листа спецификации в ворде и 6 листов формата А1, 2 листа формата А2 и 8 листов формата А4.
СОДЕРЖАНИЕ
Введение
1 Анализ производственной деятельности предприятия
1.1 Общая характеристика предприятия
1.2 Анализ технико-экономических показателей предприятия
1.2.1 Анализ показателей объемов производства
1.2.2 Анализ показателей оснащенности предприятия фондами и их использования
1.2.3 Анализ показателей производительности труда и заработной платы
1.2.4 Анализ показателей эффективности производства
2 Организационная часть
2.1.1 Определение суммарной трудоёмкости консервации техники
2.1.2 Обоснование режима работы и расчет годовых фондов времени поста консервации техники, рабочих, оборудования
2.1.3 Расчёт персонала поста консервации техники
2.1.4 Подбор технологического оборудования
2.1.5 Расчет площади поста консервации техники
2.1.6 Расчет отопления
3 Существующая технология хранения машин
3.1 Нарушения технологии подготовки машин к хранению
3.2 Пример подготовки к хранению
3.3 Выбор консервационных материалов для защиты техники
3.3.1 Материалы, используемые для защиты металла двигателей и других деталей от коррозии
4 Проектирование и расчет конструкции навесной установки для подготовки машин к длительному хранению
4.1 Обоснование необходимости разработки конструкции

4.2 Патентный поиск
4.3 Описание конструкции и принцип работы установки
4.4 Расчет привода компрессора и масляного насоса для консервации машин…
4.5 Расчет выходного вала
5 Безопасность жизнедеятельности на производстве
5.1 Общие положения охраны труда
5.2 Анализ состояния охраны труда
5.3 Характеристика пожарной безопасности
5.4 Расчет пожарного водоснабжения
5.5 План мероприятий по улучшению условий труда
6. Экология
7. Технико-экономическая оценка проекта
7.1 Определение эксплуатационных затрат, связанных с использованием проектного решения
7.2 Экономическая эффективность внедрения проектного решения
7.3 Срок окупаемости капитальных затрат
Заключение
Список использованной литературы
Приложения

Установка агрегатируется с трактором с помощью навески. Привод компрессора и насоса агрегата осуществляется от вала отбора мощности трактора. Обслуживает установку один человек.

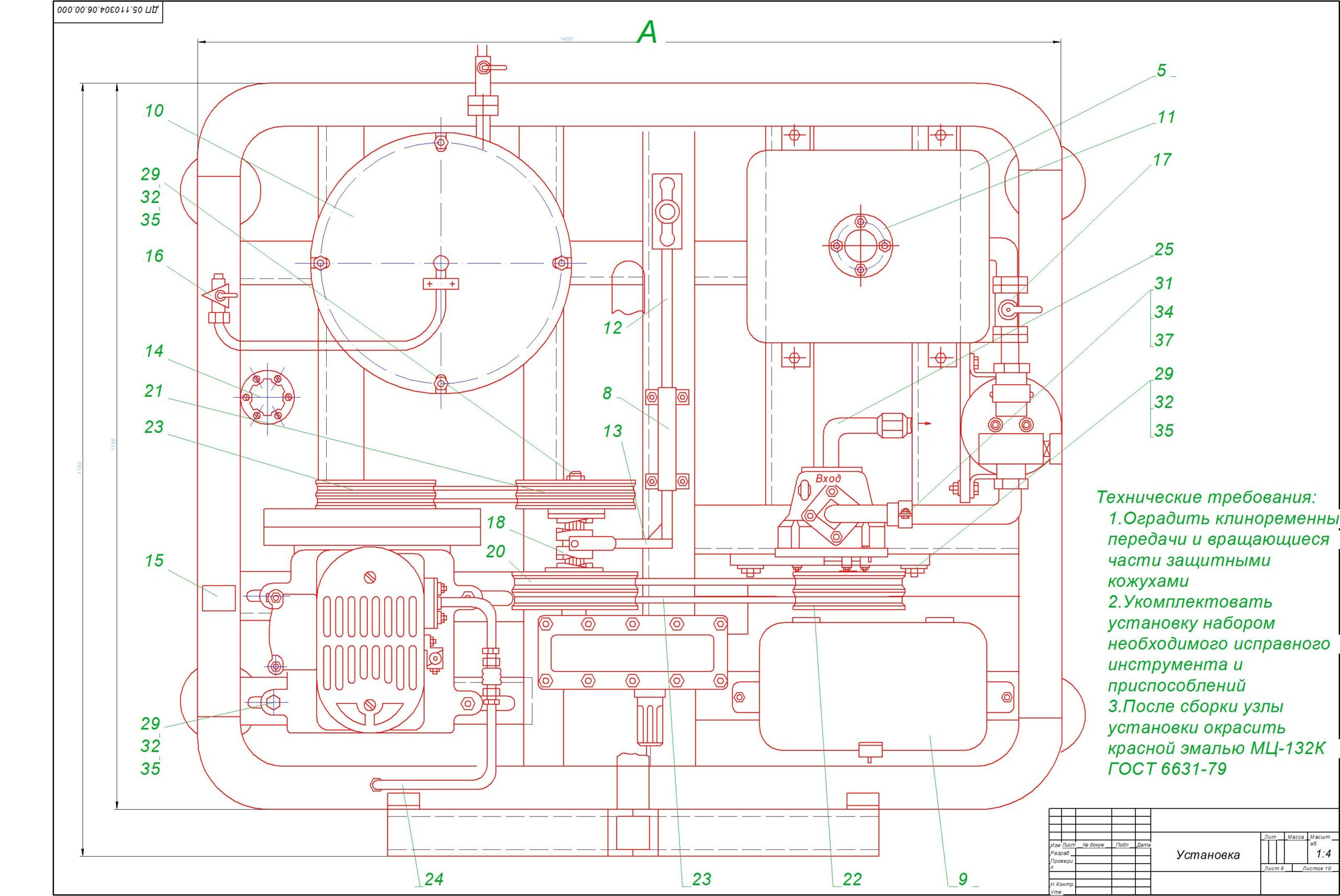

Установка состоит из рамы 1, которая одновременно является ресивером. Рама оборудована навесным устройством 7, и опорами 3. Представляет собой сварную конструкцию из труб и уголков. На лонжеронах крепится редуктор привода 5, насос НШ-10 6, механизм переключения 8, пневматический солидолонагнетатель 12, компрессор 9. Для комплектования предлагаемой навесной установки могут использоваться узлы и детали со списанных машин, например, компрессор от агрегата АТО-4822.
Привод осуществляется от вала отбора мощности трактора через карданную передачу, соединяющую его с валом редуктора. Крутящий момент передается с вала редуктора, через храповую муфту переключения, на шкив и далее через ременную передачу на компрессор и масляный насос.
Механизм переключения состоит из шлицевого вала, на котором на подшипниках установлены шкивы привода компрессора и масляного насоса, имеющих храповой механизм, и двухстороннюю храповую подвижную муфту. Муфта находится в зацеплении с валом. Механизм переключения имеет три положения. Переднее положение – включен масляный насос, заднее положение (по ходу трактора) – включен компрессор, среднее положение – нейтральное.
При работе компрессора воздух поступает в ресивер, и через трехходовой кран может поступать или в солидолонагнетатель, или к крану выдачи воздуха для продувки, покраски и нанесения антикоррозионных покрытий.
При работе установка опускается на опоры, трактор затормаживается и включается вал отбора мощности.
Техническая характеристика:
1. Тип установки - навесная;
2. Потребляемая мощность - 4,5 кВт;
3. Частота вращения вала насоса НШ-10-1420 об/мин;
4. Максимальное давление нагнетания масла - не более 8,8 МПа;
5. Производительность компрессора У-43102-0,5 м3/мин;
6. максимальное давление воздуха в раме ресивера - 0,6 МПа;
7. Установку при обслуживании установить на горизонтальной
площадке с уклоном не более 50.
