Сборочный чертеж и деталировка стойки страховочной. Состав: Косынка, Пятак, Основание, Труба верхняя, Стопор, Труба нижняя. Применяется для постановки техники на хранение, выполнения слесарных работ под техникой. Чертежи разработаны на основе аналогичных стоек, размеры реальные
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Стойка страховочная для постановки техники на хранение
Стойка страховочная для постановки техники на хранение
0
0
10
0
0
100
"Хранение техники"
для хранения техники
ремонт техники
стойка для хранения техники
стойка страховочная
универсальная стойка
Сообщить о проблеме
Автор
Alex
Дата
09.10.2026
Язык
Русский
Состав
Чертежи: Стойка страховочная сборочный чертеж А1, Косынка А4, Пятак А4, Основание А4, Труба верхняя А3, Стопор А4, Труба нижняя А4, Спецификация
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-

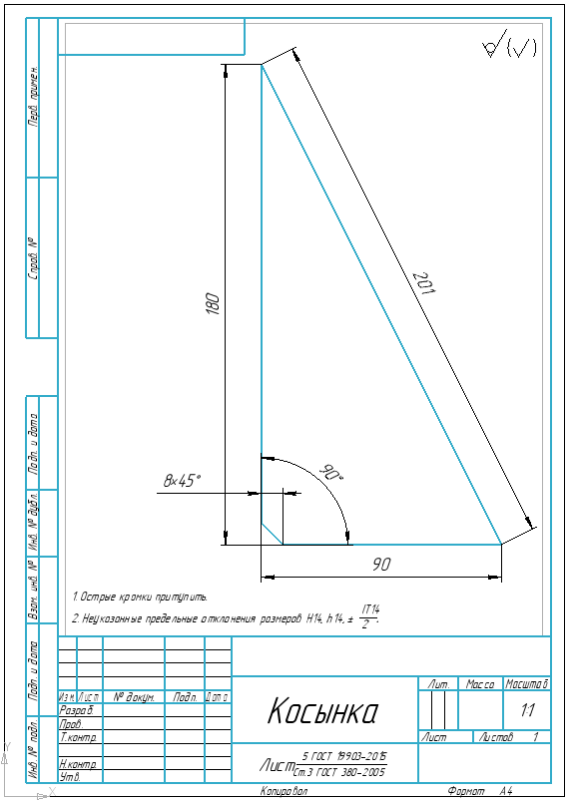

СБ1 Косынка.cdw
-

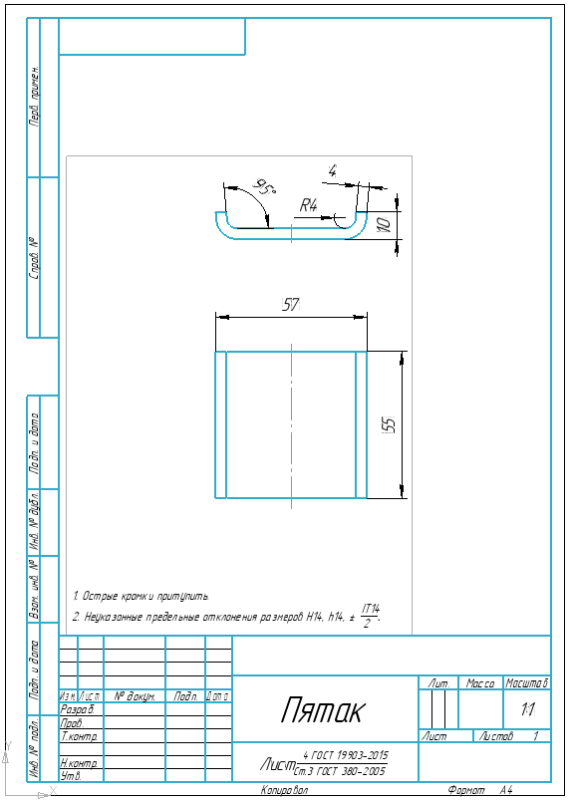

СБ2 Пятак.cdw
-

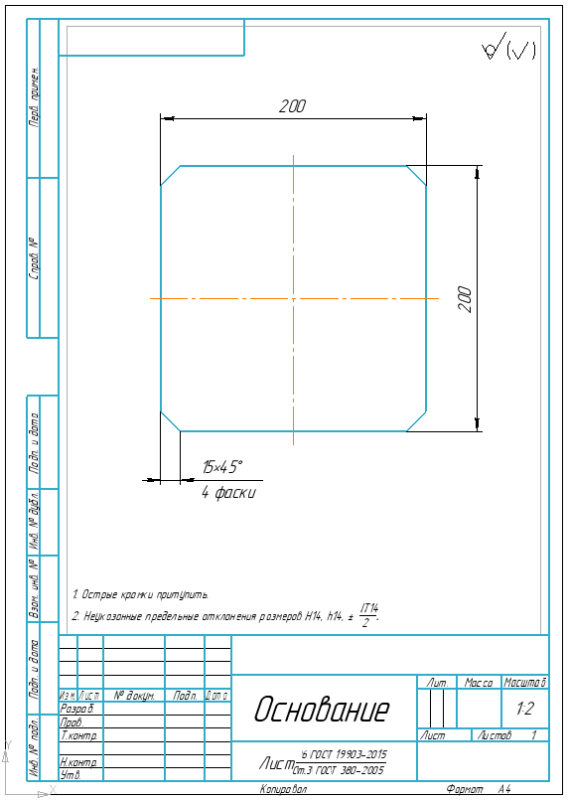

СБ3 Основание.cdw
-

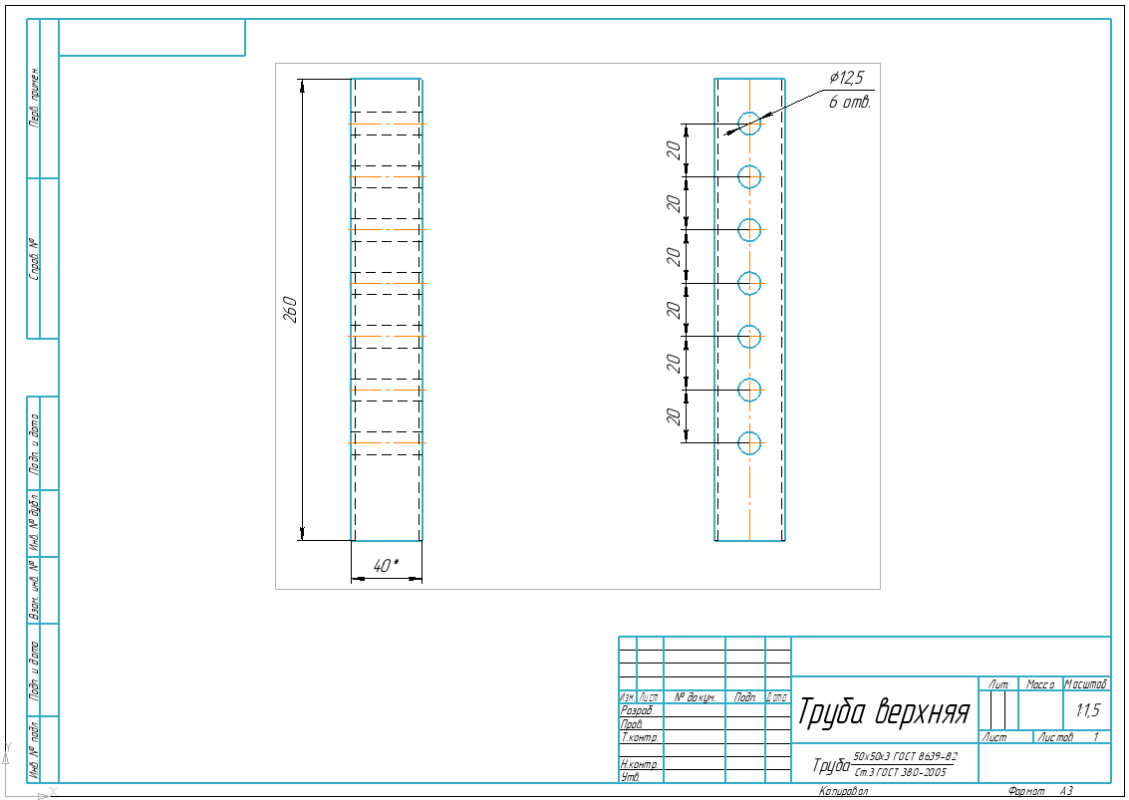

СБ4 Труба верхняя.cdw
-

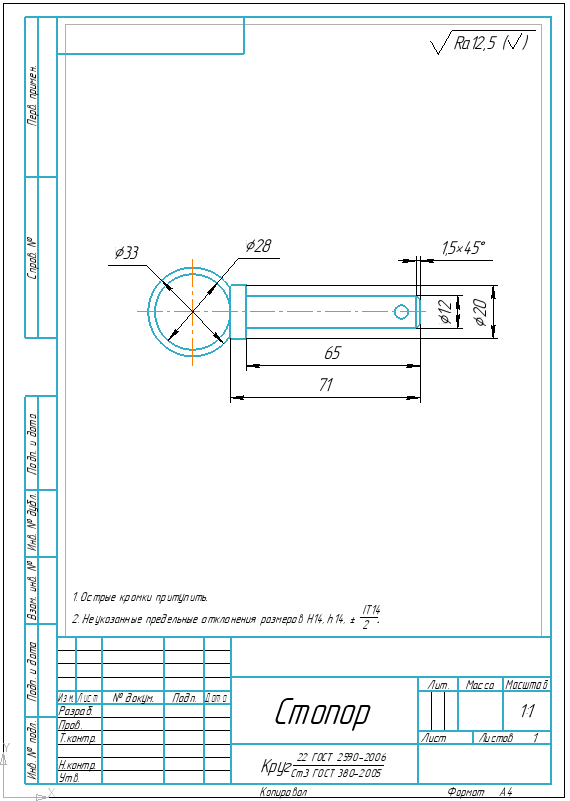

СБ5 Стопор.cdw
-

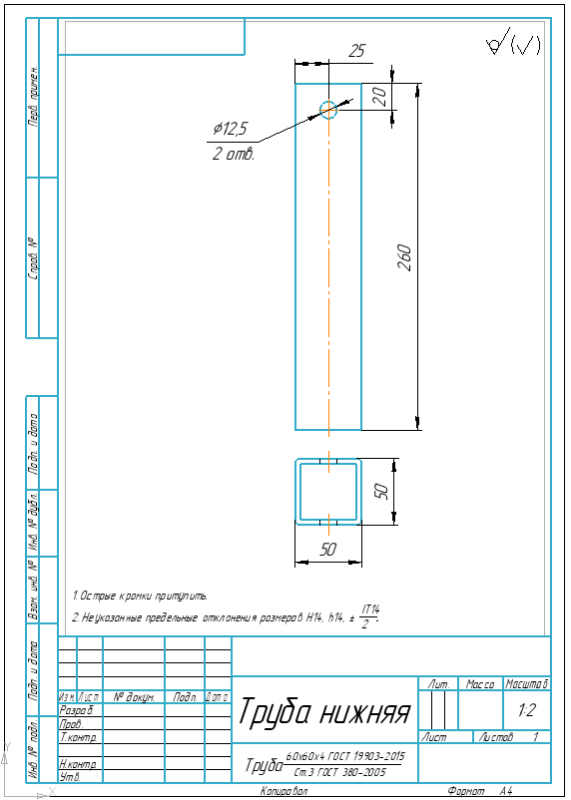

СБ6 Труба нижняя.cdw
-

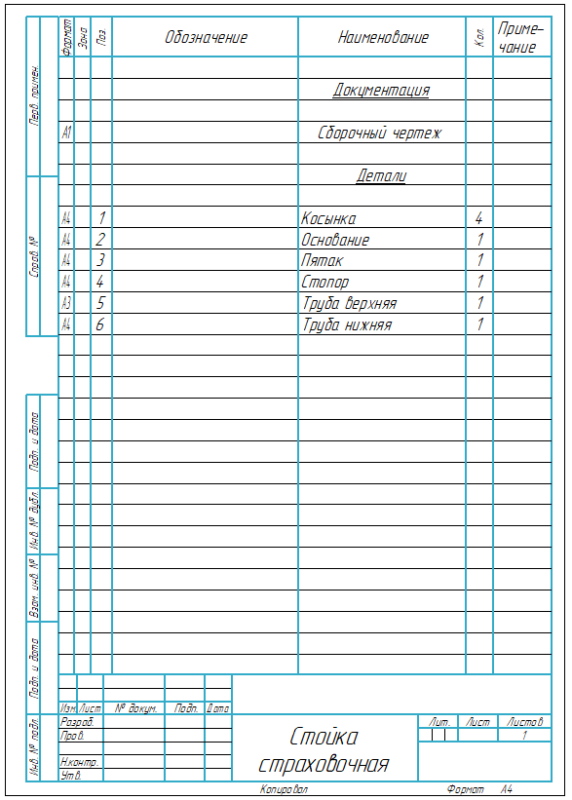

Спец.spw
-

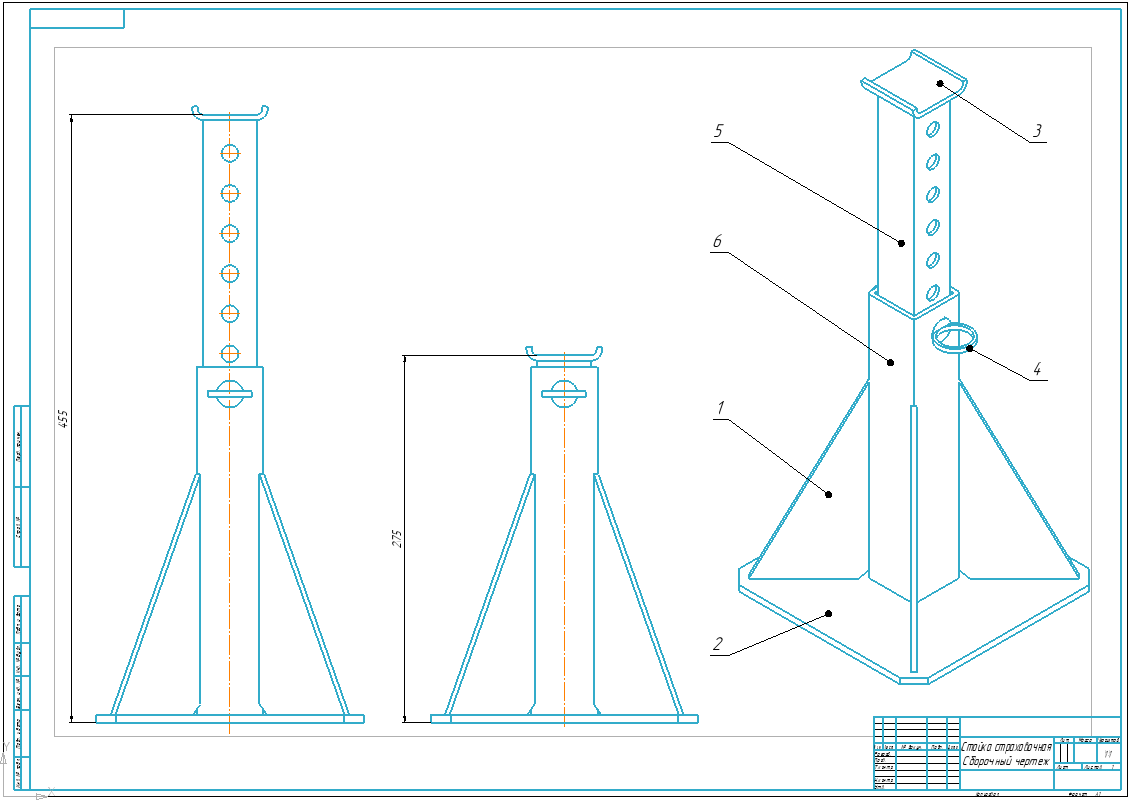

Стойка страховочная.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
