Конструкторская разработка почвенной фрезы

Барановичский государственный университет БарГУ
Инженерный факультет
Курсовая работа по дисциплине "Машины и оборудование в растениеводстве"
На тему: Конструкторская разработка почвенной фрезы
Барановичи 2022

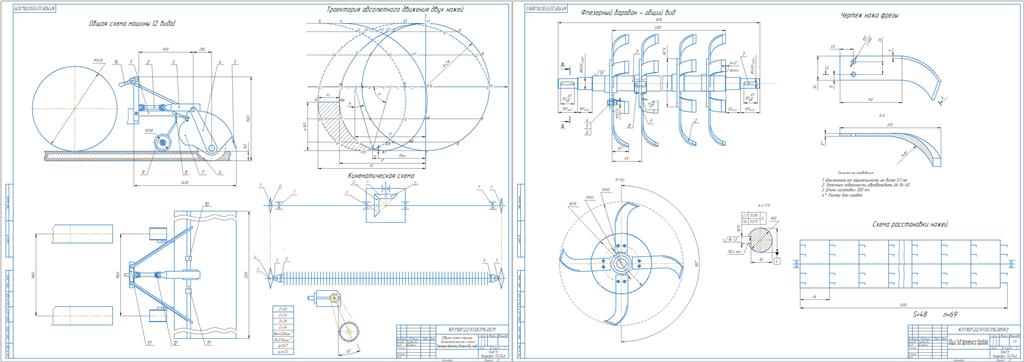

Курсовая работа состоит из расчетно-пояснительной записки объемом 34 с., в т. ч. 4 иллюстраций, 1 таблиц, 7 наименований использованных литературных источников, 2 листа графической части (1 - ОБЩИЙ ВИД МАШИНЫ + траектория движения 2х ножей + КИНЕМАТИЧЕСКАЯ СХЕМА; 2 - ОБЩИЙ ВИД ФРЕЗЫ).

Техническая характеристика почвообрабатывающей фрезы:
Глубина обработки, - 0,16;
Ширина захвата, - 3,3;
Рабочая скорость, – 2,4;
Агрегатируется с трактором тягового класса – 1,4;
Потребляемая мощность, - 40,29;
Число ножей на одном диске , - 4;
Число дисков на барабане, - 69;

Технологические и кинематические показатели работы почвообрабатывающей фрезы:
Частота вращения барабана, - 520;
Угловая скорость, - 54,43;
Рабочая скорость машины, - 2,4;
Кинематический параметр , - 5;
Подача на нож, - 0,07;
Высота гребней, - 0,032;
Ширина стружки, - 0,048;
Тип почвы – старопахотные.

Содержание:
ВВЕДЕНИЕ…………………………………………………………………………....5
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СИМВОЛОВ, ЕДИНИЦ И ТЕРМИНОВ…………………………………………………………......6
1. РАСЧЕТ ПОЧВЕННОЙ ФРЕЗЫ..............................................................................7
1.1 Агротехнические требования к машине. Описание устройства и работы существующих машин данного типа, а также результатов их испытаний и использования…………………………………………………………………………7
1.2 Описание технологического процесса проектируемой машины…………....…9
1.3 Технологические и кинематические расчеты……………………….….….......11
1.4 Описание устройства проектируемой машины ……………..…………..……22
1.5 Подготовка машины к работе ………………………………………..….….….25
1.6 Правила техники безопасности …………..........................................................26
1.7 Разработка кинематической схемы почвенной фрезы ……………….…....….27
1.8 Технологические регулировки …………………………...……..……………..32
ЗАКЛЮЧЕНИЕ……………….…………………….………………………………..33
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………..……………………34
ПРИЛОЖЕНИЯ
