Электропастух.

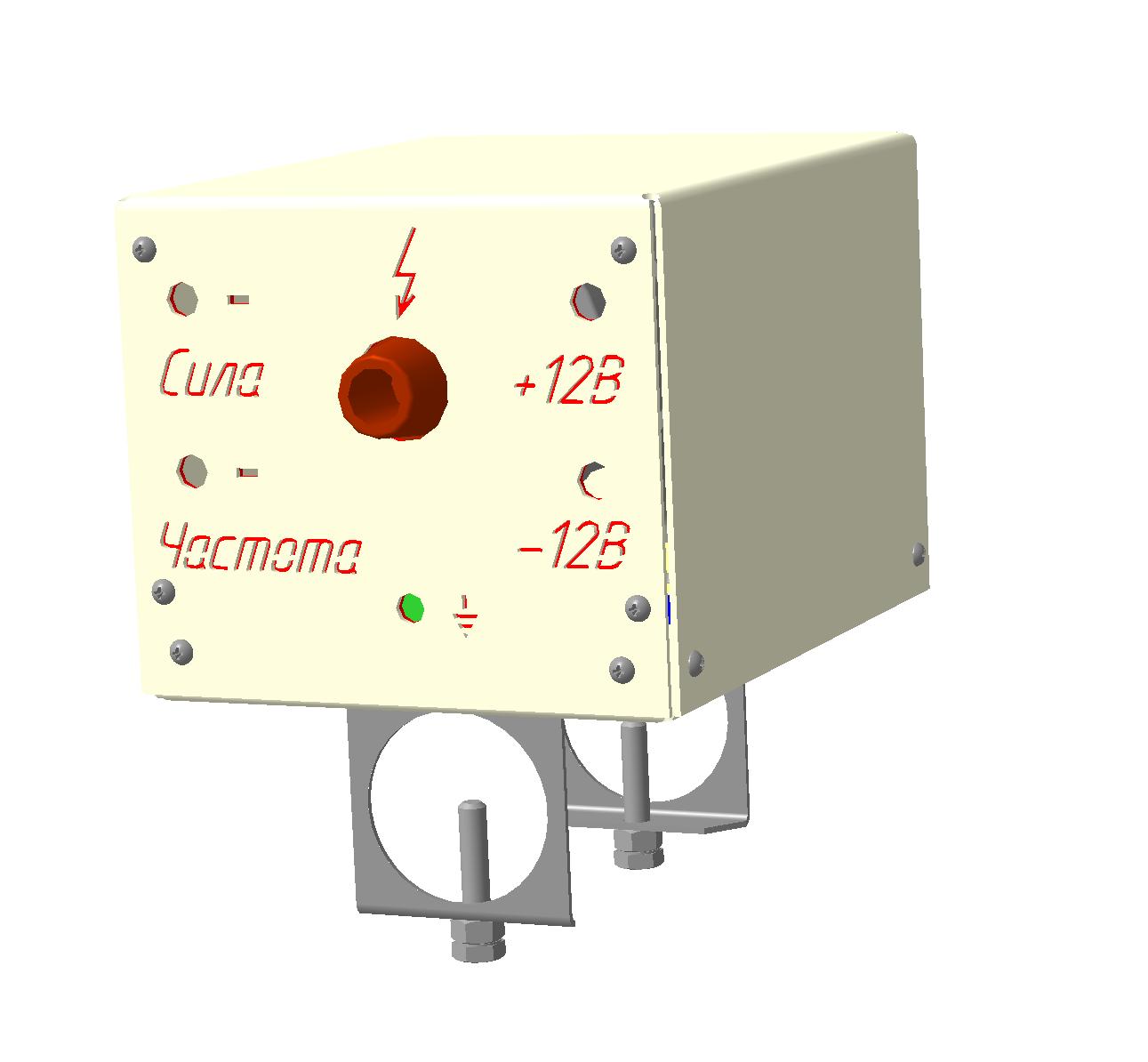

Корпус + схема+ печатка. Схема взята на просторах сети. Прибор собран на трех таймерах 555 и катушке зажигания от автомобиля+ небольшое количество не редкой рассыпухи типа резисторов и конденсаторов, схема прибора приложена в архиве. Печатная плата разведена в Лэйауте, тоже есть в архиве. При помощи этой штуковины делается электрическая изгородь из проволоки, что дает возможность свободного выпаса скота в полевых условиях. При касании животного токопроводящей части, его бьет током(сила и длительность регулируется) и у животного вырабатывается рефлекс. Питание от аккумулятора 12 в. Делал другу, он приучал лошадь к загону.

Состав: Сборка+детали+ схема+ плата Язык документа

Софт: КОМПАС-3D 16

Файлы:
Плата.m3d
Сборка.a3d
Развертки корпуса.frw
Развертки корпуса.dxf
Плата пастуха.lay
Втулка.m3d
Катушка.m3d
Корпус верх.m3d
Корпус низ.m3d
кронштейн.m3d
Опорная пластина.m3d
Пластина.m3d
