Модернизацией кормораздатчика ИСРК-12 путем установки спирального шнека

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра: «Технологии и механизация животноводства»
на тему:«Совершенствование технологической линии приготовления и раздачи кормов на МТФ КСПУП «Экспериментальная база «Свекловичная» Несвижского района модернизацией кормораздатчика ИСРК-12»
Минск, 2016

РЕФЕРАТ

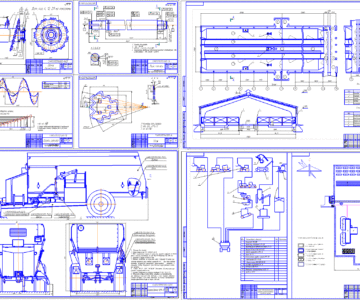

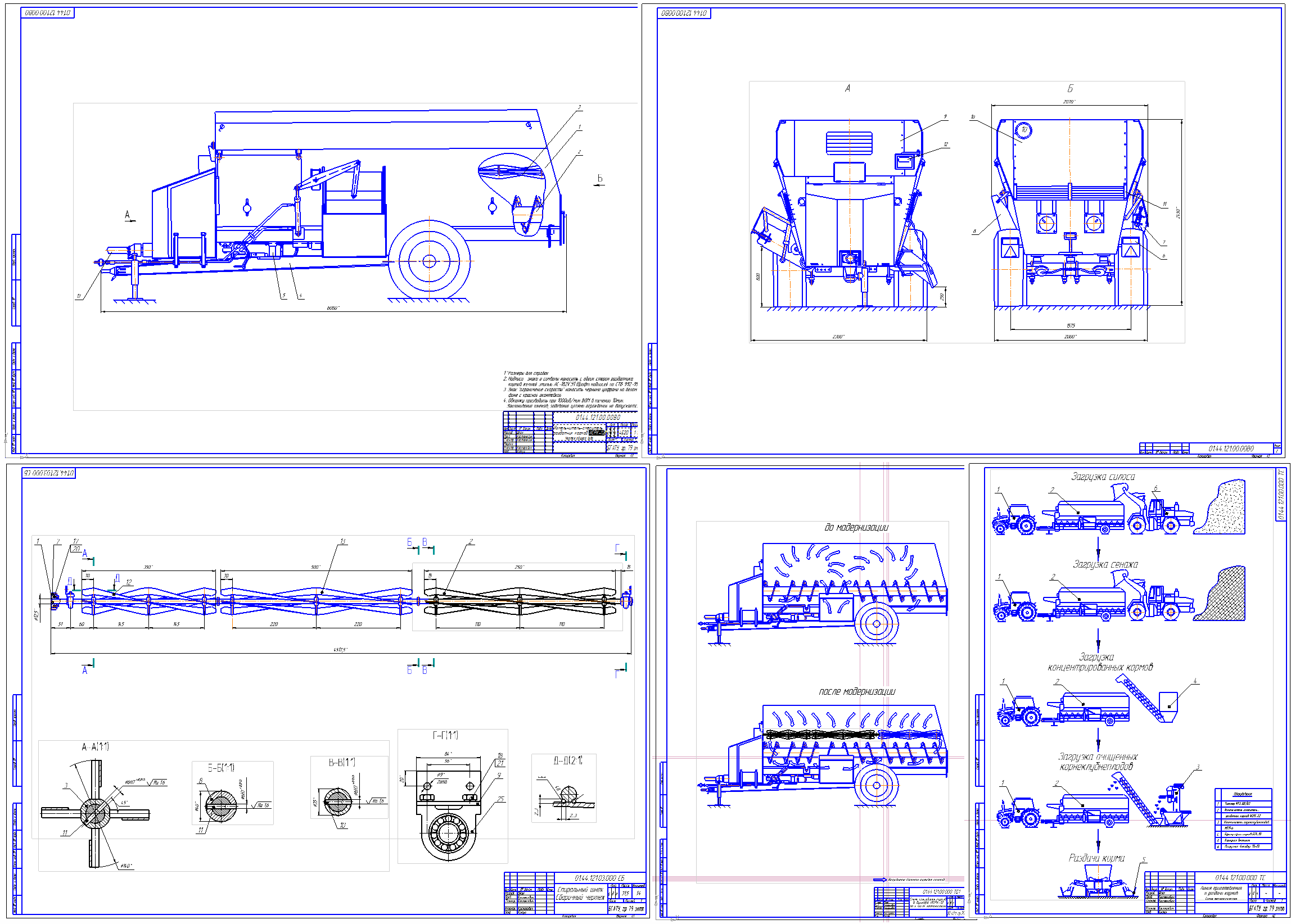

Дипломный проект выполнен на 9 листах графической части формата А1 с расчетно-пояснительной запиской на 88 листах, содержит 19 таблиц, машиннописного текста, 8 рисунка и приложения.
Ключевые слова: кормораздатчик, смеситель, корм, шнек, корпус, нож, втулка, кронштейн.
В проекте изложены анализ хозяйственной деятельности и описаны производственные процессы КСПУП «Экспериментальная база «Свекловичная» Несвижского района.

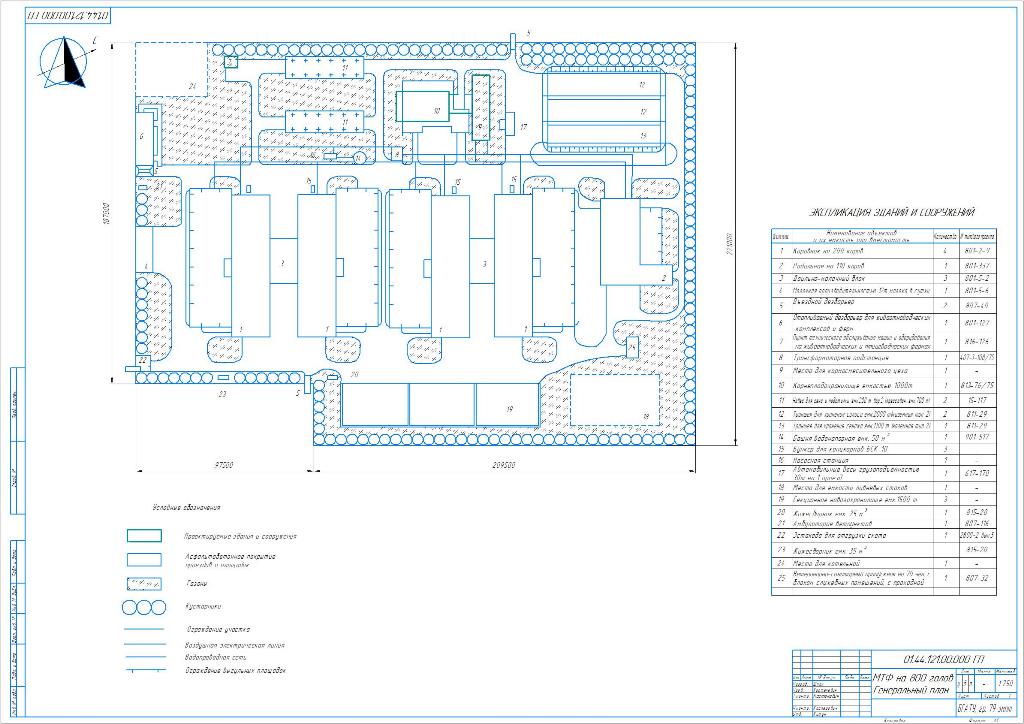

Обоснован генеральный план молочно-товарной фермы на 800 голов, рассмотрены вопросы по механизации производственных процессов на проектируемой ферме.

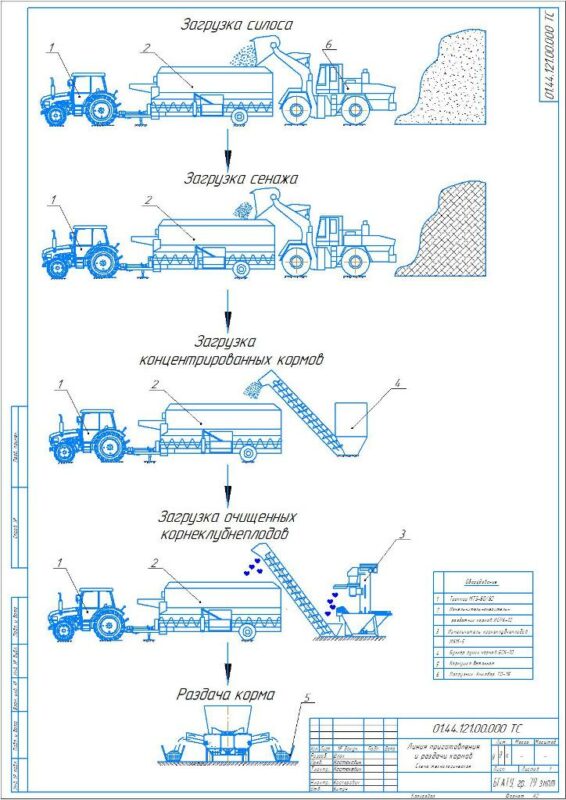

Поведен анализ существующих линий приготовления кормов.

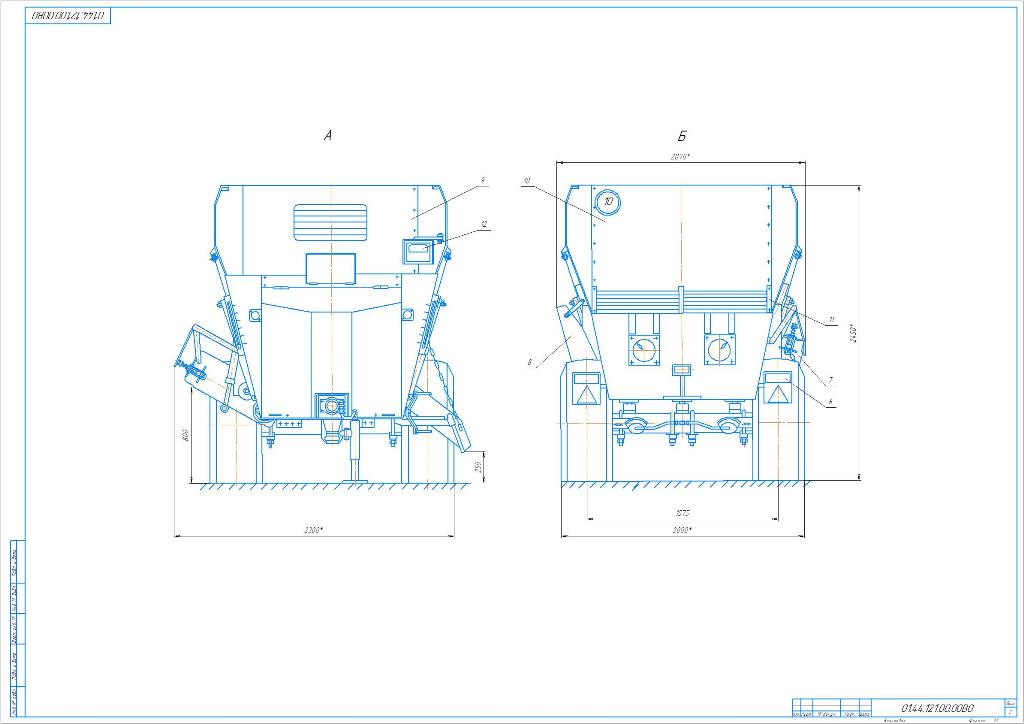

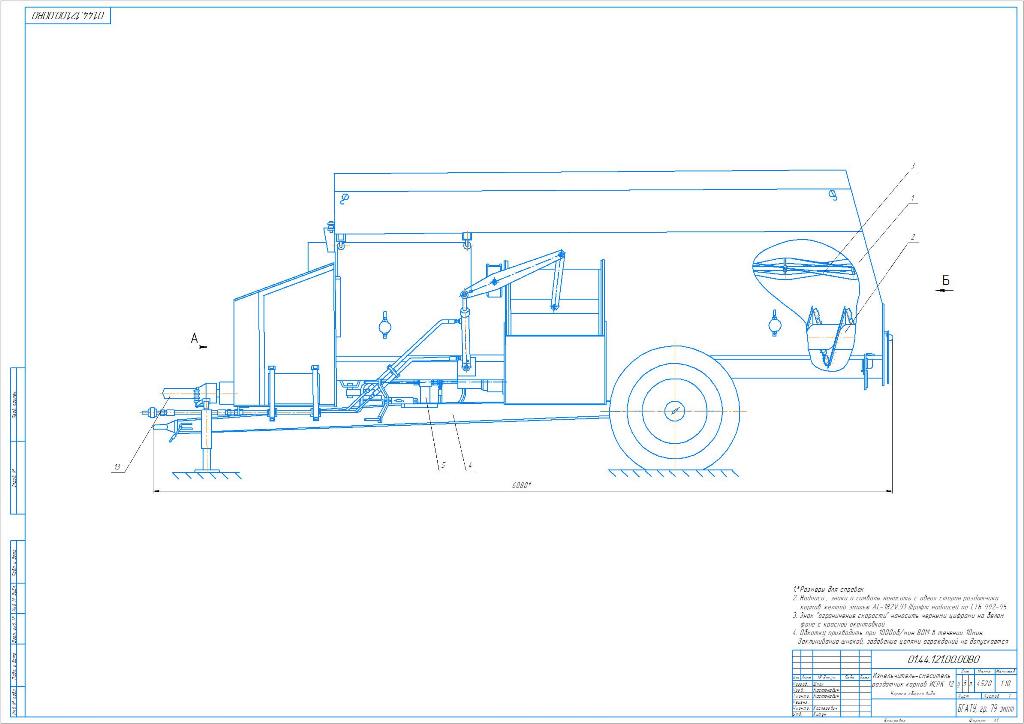

В конструкторской части проекта предложена модернизация кормораздатчика-смесителя ИСРК-12, заключающаяся в установке вала-ворошителя, использующегося для ворошения и распределения кормовой массы на измельчающие валы.

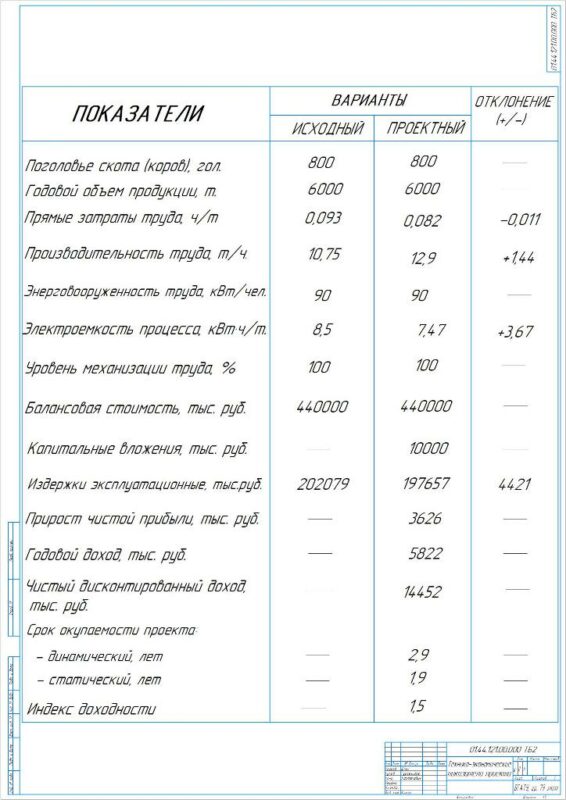

Технико-экономические расчеты подтвердили целесообразность и обоснованность принятых в проекте решений.
В соответствии с заданием описаны разделы по безопасности жизнедеятельности и охране окружающей среды.

На основании анализа конструкции и работы измельчителя-смесителя раздатчика кормов ИСРК‒12 нами был выявлен существенный недостаток данного смесителя, а именно недостаточная степень смешивания кормов.

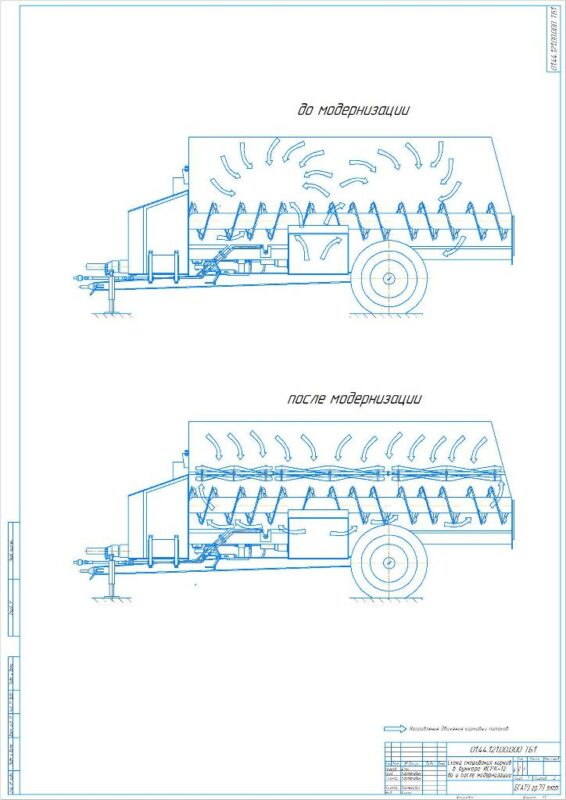

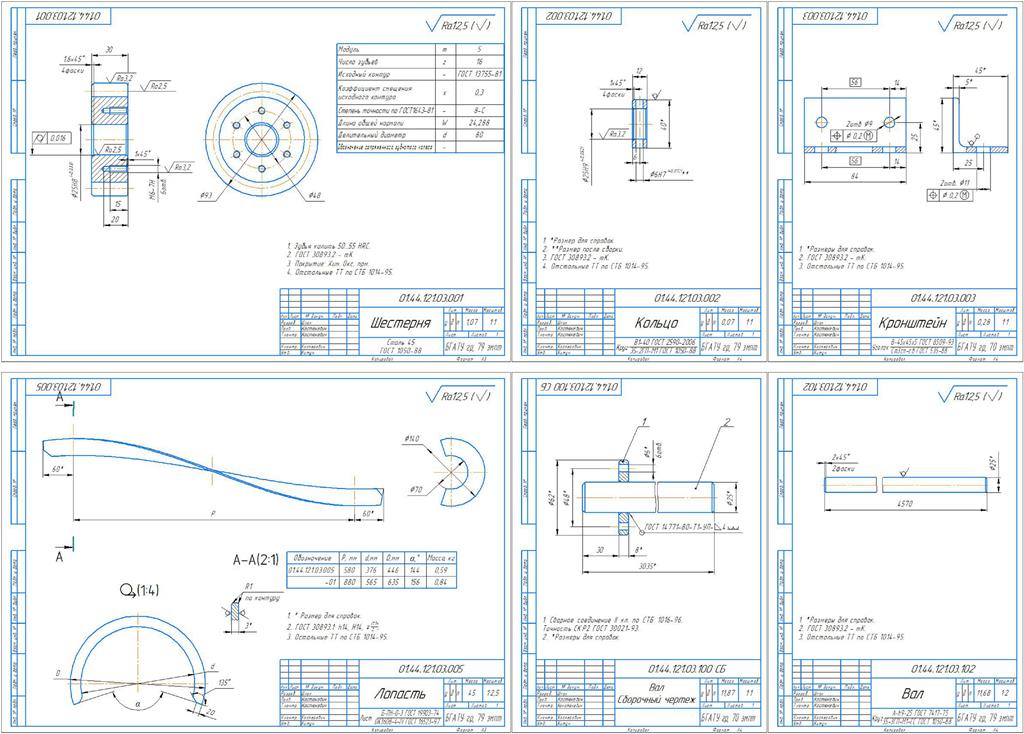

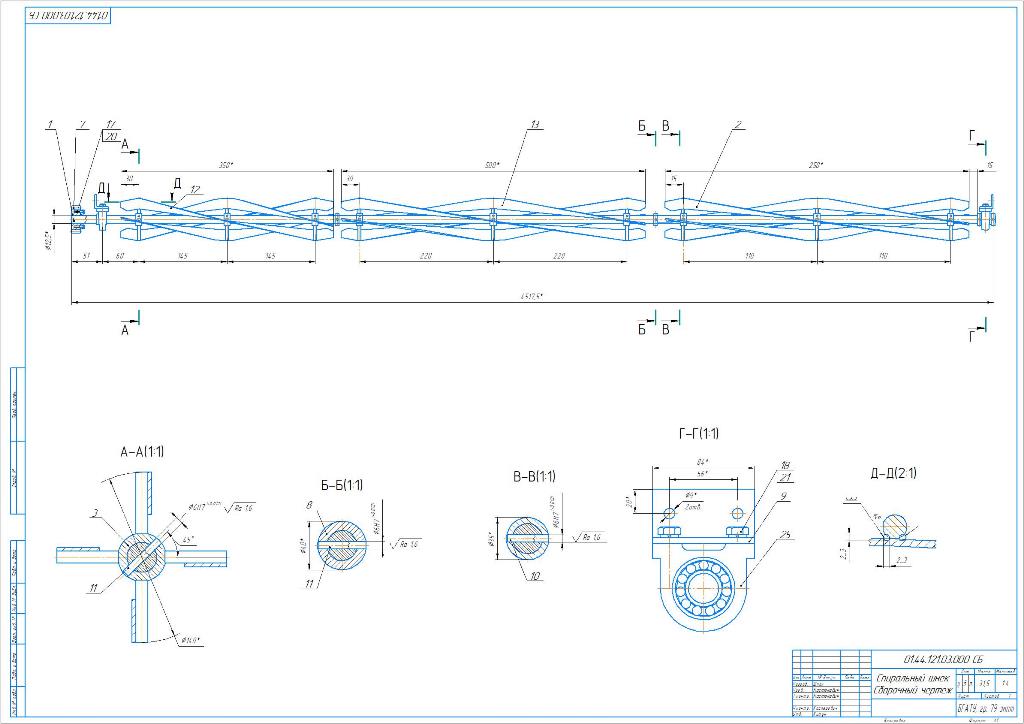

Для устранения указанного недостатка нами предлагается установка на роликовых подшипниках вала-ворошителя над основными измельчающими валами. Вал-ворошитель (рисунок 5.6) выполнен трехсекционным для того, чтобы облегчить нагрузку на спиральные лопасти, образующие винтовую линию, которая выполняет функцию равномерного распределения компонентов кормовой смеси. Привод данного вала осуществляется посредством цепной передачи от основных валов, при этом скорость вращения вала-ворошителя в два раза больше скорости вращения основных валов. Скорость вращения вала-ворошителя должна быть большей так как его диаметр и транспортирующая способность меньше чем основных валов. При этом первая секция вала-ворошителя на 150 мм короче чем вторая и третья так как основная нагрузка воспринимается именно первой частью, и также обусловлено тем, что левая навивка шнека на измельчающем валу также на 150 мм короче правой навивки шнека.
