Механизация процесса приготовления и раздачи кормов на молочной ферме с разработкой шнеков ИСРК-12

УО «БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра механизации животноводства и ЭСХП
По дисциплине: Техническое обеспечение процессов в животноводстве
на тему: Механизация процесса приготовления и раздачи кормов на молочной ферме 350 голов беспривязного содержания в 1ом помещении с широкими кормовыми проходами и разработкой шнеков ИСРК-12.
ГОРКИ 2014

Измельчитель - смеситель - раздатчик кормов ИСРК-12 «Хозяин» состоит из бункера, шнекового рабочего органа, весового механизма, механизма самозагрузки и раздачи. Устройство ИСРК-12 представлено на рисунке 4.7. Бункер в горизонтальной плоскости имеет прямоугольную форму, а в вертикальной поперечной плоскости - призматическую с расширением вверх.
Для лучшей взаимозаменяемости и облегчения ремонта предлагается вал шнека с барабаном сделать разборным. Это позволит легко заменять ту или иную часть без применения сварки. Тем самым мы снизим время простоев на ремонте.
Так же для лучшего измельчения кормосмеси и повышения долговечности ножей предлагается произвести заточку лезвия по логарифмической спирали, при этом кромки ножа будут самозатачиваться. Для более долго-вечного использования ножей, предлагается изменить конструкцию ножа. Для этого необходимо нож выполнить в форме треугольника, с дополни-тельным отверстием (третьим) для перестановки ножа. Тем самым в процессе работы при износе одной из граней ножа мы переустанавливаем его по отверстиям. Данные изменения позволят увеличить срок использования ножей, а так же стоимость при их замене.

Содержание
ВВЕДЕНИЕ 5
2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 6
2.1 Обоснование технологии содержания животных, структуры стада и рациона кормления 6
2.2 Рацион кормления 7
2.3 Расчет потребности в кормах и хранилищах 8
2.4 Выбор и расчет: способа приготовления и раздачи кормов, машин и оборудования 10
2.5 Проектирование генплана фермы и помещения коровника 15
2.6 Рекомендации по механизации прочих процессов на ферме 19
2.6.1 Водоснабжение и автопоение 19
2.6.2 Доение 20
2.6.3 Первичная обработка и хранение молока 20
2.6.4 Удаление навоза 21
2.6.5 Микроклимат 24
3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ 25
3.1 Разработка технологической карты 25
3.2 Расчет экономической эффективности проектируемых решений 28
4 КОНСТРУКТОРСКАЯ РАЗРАБОТКА 31
4.1 Анализ технологий и машин для раздачи кормов 31
4.2 Обоснование модернизации применяемой машины 36
4.3 Технологические, конструкторские и прочностные расчеты 38
5 ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ 50
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 52
Технологическая карта проектируемого процесса

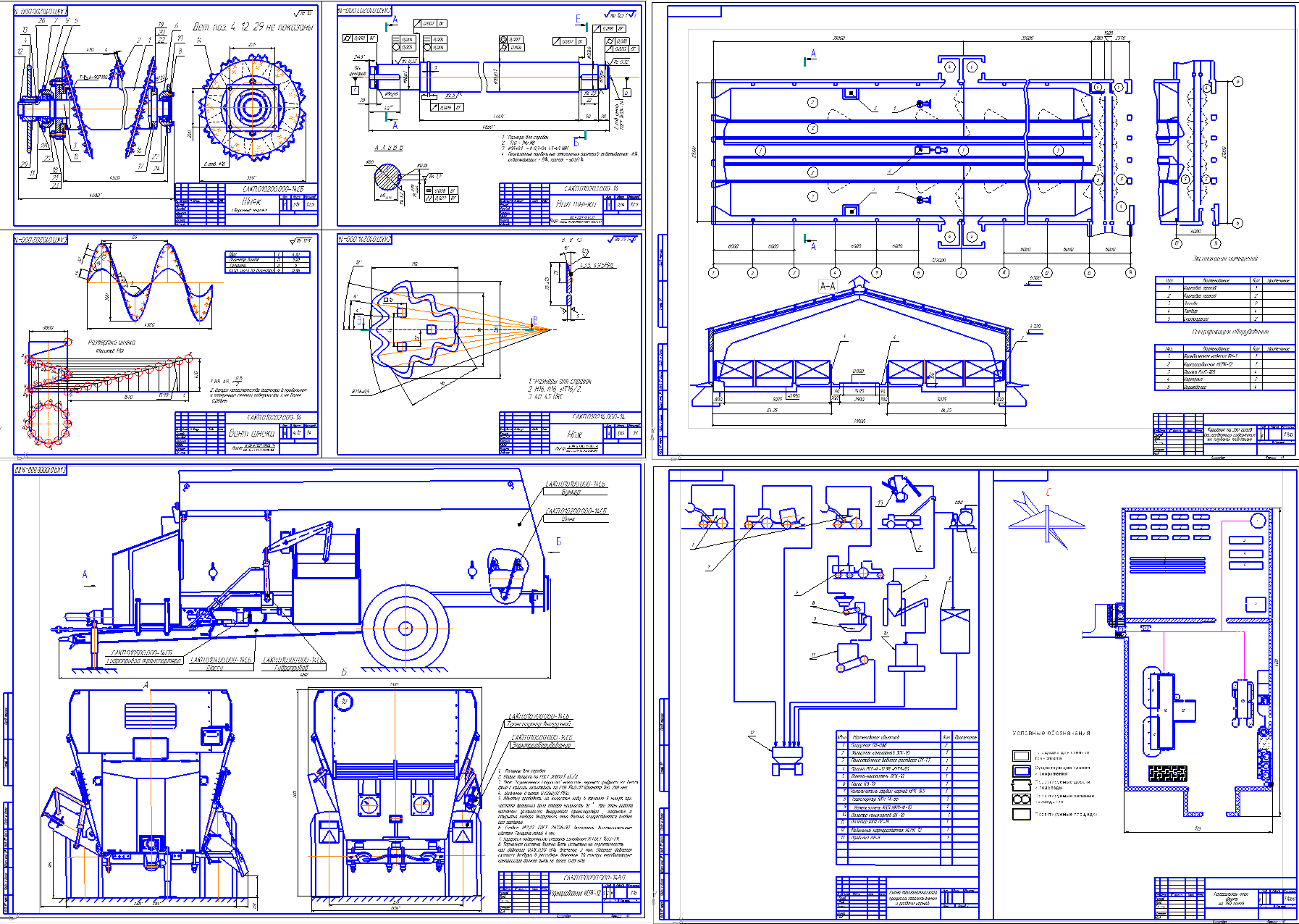

Графическая часть содержит: генплан на 350 голов, коровник на 350 голов беспривязного содержания, общий вид кормораздатчика ИСРК-12, сборочный чертеж шнека и деталировку

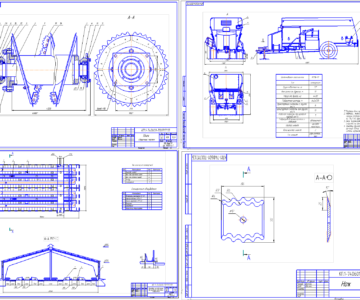

Состав: Кормораздатчик ИСРК-12 (ВО), шнек (СБ), деталировка (вал шнека, винт шнека, нож), Спецификация, Генплан фермы на 350 голов, схема технологического процесса приготовления и раздачи корма, коровник на 350 голов беспривязного содержания на глубокой подстилке, ПЗ. Язык документа
