Разработка конструкции смесителя комбикормов периодического действия

Мордовский государственный университет им. Н. П. Огарева
Институт механики и энергетики
Кафедра механизации переработки сельскохозяйственной продукции
Бакалаврская работа по направлению "Агроинженерия" на тему "Разработка конструкции смесителя комбикормов периодического действия"
Саранск 2018

Объектом разработки является смеситель комбикормов периодического действия.
Цель работы – разработка конструкции смесителя комбикормов периодического действия.
В процессе работы рассмотрены теоретические основы расчета смесителя периодического действия и его применения в линии производства и приготовления комбикормов, а именно основы теории смешивания комбикормов, технологический расчет смесителей комбикормов. Описан комбикормовый завод как совокупность технологических линий обработки сырья при производстве конечной продукции. Представлена технологическая линия измельчения, дозирования и смешивания компонентов. Представлена актуальность совершенствования машин для приготовления кормов. Показано, что разработка смесителя комбикормов периодического действия с улучшенными технологическими и эксплуатационными показателями является актуальной. В соответствии с предложенной классификацией была разработана и обоснована конструктивно-технологическая схема уни-версального смесителя комбикормов с неподвижным прямоугольным бункером с одним горизонтально расположенным валом, с установленными на нем восьмью рабочими органами в виде разнонаправленных лопаток принудительного действия. Произведен расчет основных конструктивных параметров смесителя и разработаны его кинематическая схема, чертеж общего вида, сборочный чертеж, сборочный чертеж месильного органа и лопатки, рабочие чертежи вала, пластины, пластины лопатки, прута и ребра жесткости. Рассмотрены вопросы охраны труда и техники безопасности при эксплуатации смесителя комбикормов. Произведена оценка экономической эффективности разработки.
Основные конструктивные и технико-эксплуатационные характеристики – улучшенные технологические и эксплуатационные показатели по сравнению с базовой конструкцией, представленной смесителем СКГ-0,5, а именно такие показатели как качество перемешивания, производительность, удобство обслуживания, низкое энергопотребление и стоимость обслуживания.
Степень внедрения – результаты работы могут быть использованы перерабатывающими и сельскохозяйственными предприятиями, занимающимися переработкой зерна и производством комбикорма.
Эффективность разработанной конструкции смесителя комбикорма периодического действия определяется повышением технологических и эксплуатационных показателей его работы.

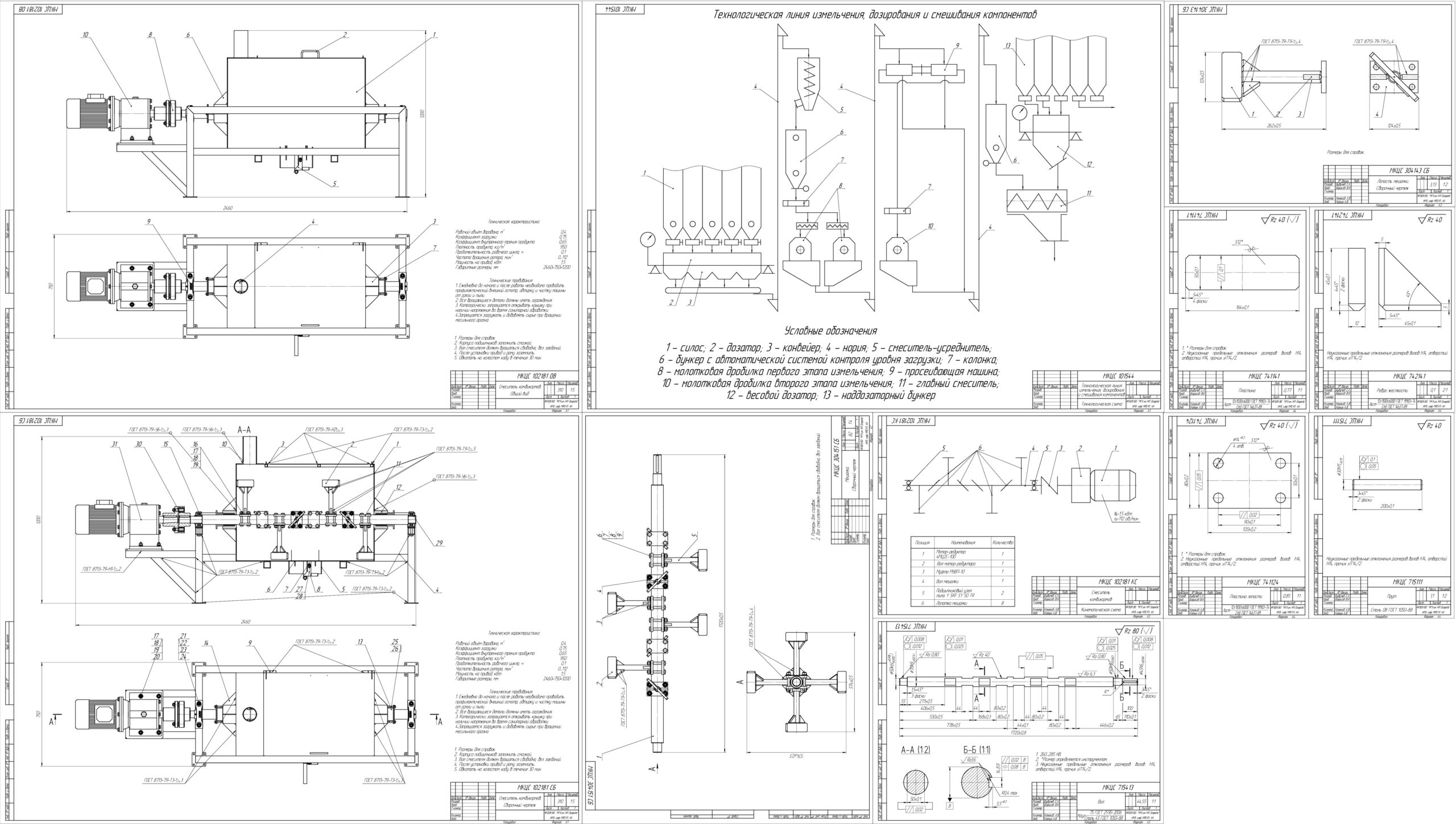

Бакалаврская работа содержит 74 листа машинописного текста, 9 рисунков, 4 таблицы, 62 формулы, 36 источников, 4 спецификации, графический материал: 3 листа формата А1, 1 лист формата А2, 3 листа формата А3, 4 листа формата А4 .
Содержание
Реферат
Введение
1 Теоретические основы расчета смесителя периодического действия и его применения в линии производства и приготовления комбикормов
1.1 Основы теории смешивания комбикормов
1.2 Технологический расчет смесителей комбикормов
1.3 Комбикормовый завод как совокупность технологических линий обработки сырья при производстве конечной продукции
1.4 Технологическая линия измельчения, дозирования и смешивания компонентов
2 Конструктивное обоснование и расчет основных узлов и деталей разрабатываемой конструкции смесителя комбикормов периодического действия
2.1 Актуальность совершенствования машин для приготовления кормов
2.2 Классификация и обзор существующих конструкций смесителей кормов
2.3 Расчет и описание конструкторской части
2.3.1 Расчет мощности на привод рабочего органа смесителя
2.3.2 Прочностной расчет вала
2.3.3 Расчет и описание корпуса смесителя
3 Охрана труда и техника безопасности при эксплуатации разработанного смесителя периодического действия
3.1 Общие требования безопасности и охраны труда
3.2 Требования безопасности перед началом работы
3.3 Требования безопасности во время работы
3.4 Требования безопасности в аварийных ситуациях
3.5 Требования безопасности по окончании работы
4 Расчет экономической эффективности разработки смесителя комбикормов периодического действия
Заключение
Список использованных источников
