Механизации приготовления кормов для свиней с модернизацией молотковой дробилки

Харьковский национальный технический университет сельского хозяйства им. Петра Василенко
Факультет заочного образования Кафедра МТФ
Дипломный проект на тему: Совершенствование технологического процесса и средств механизации приготовления кормов для свиней ЧП «Агромир» Тельмановского района Донецкой области»

СОДЕРЖАНИЕ
АННОТАЦИЯ
ВВЕДЕНИЕ
1. АНАЛИЗ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ ПРЕДПРИЯТИЯ 8
1.1 Общие сведения о хозяйстве 8
1.2 Анализ отрасли растениеводства 8
1.3 Анализ отрасли животноводства 9
1.4 Анализ цеха механизации 11
1.5 Экономический анализ 12
1.6 Обоснование темы дипломного проекта 13
2. ТЕХНОЛОГИЧЕКАЯ ЧАСТЬ 15
2.1 Обоснование и выбор технологии подготовки кормов 15
2.2 Расчет потребности в кормах 18
2.3 Расчет технологических линий 19
2.4 Расчет потребности в воде, паре и электроэнергии 22
3. КОНСТРУКТОРСКАЯ РАЗРАБОТКА 24
3.1 Анализ конструкций молотковых дробилок 24
3.2 Требования, предъявляемые к измельчителям кормов 26
3.3 Технологический процесс проектируемого измельчителя 27
3.4 Технологические, энергетические и прочностные расчеты 28
3.4.1 Технологические и энергетические расчеты 28
3.4.2 Расчет молотков на прочность 36
3.4.3 Расчет на прочность пальца молотка 38
3.4.4 Расчет шпоночного соединения 39
4. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 41
4.1. Мероприятия по охране труда 41
4.2 Расчет естественного освещения 43
4.3 Расчет искусственного освещения 45
4.4 Расчет контурного заземления 46
4.5 Расчет одиночного стержневого молниеотвода 48
4.6 Расчет вентиляции 48
4.7 Безопасность измельчителя кормов 51
5 ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА 54
ЗАКЛЮЧЕНИЕ 61
ЛИТЕРАТУРА 62
ПРИЛОЖЕНИЯ 64

В данном дипломном проекте приведена краткая характеристика ЧП "Агросвет", дан критический анализ его хозяйственной деятельности за последние три года и предложены мероприятия по совершенствованию технологического процесса и оборудования по приготовлению кормовых смесей для свиней.
В расчетно-пояснительной записке произведен технологический расчет кормоприготовительного отделения для свинотоварной фермы хозяйства. Рассчитано и подобрано оборудование.
Выполнен литературный обзор существующих измельчителей сельскохозяйственного кормового сырья.
В конструкторской разработке проекта приводится описание устройства и принципа работы проектируемого универсального измельчителя кормов, а также даны технологические и инженерные расчеты данного устройства.
Помимо этого, в дипломном проекте рассмотрены вопросы безопасности при работе с измельчителем кормов, а также безопасность работ в кормоприготовительном отделении.
Приведен расчет экономической эффективности использования проектируемого кормоизмельчителя.
Дипломный проект включает расчетно-пояснительную записку объемом 79 страниц с приложениями и 8 листов графической части формата А1.

Рассмотрев схемы молотковых дробилок, проанализировав их достоинства и недостатки, нами для проектирования выбран следующий тип молотковой дробилки. Проектируемая дробилка имеет камеру закрытого типа с периферийной подачей перерабатываемого материала. На барабане, размещенном вертикально, шарнирно закреплены молотки Т-образной формы. Продукты измельчения, полученные при применении этих молотков, отличаются лучшим качеством, чем продукты, полученные при применении пластинчатых молотков. При применении Т-образных молотков снижается неравномерность износа ударных элементов, а также повышаются эксплуатационные качества (балансировка). Преимуществом данных молотков является снижение трудоемкости на изготовление и металлоемкости.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Производительность, кг/ч 195
при измельчении корнеплодов 200-500
2. Модуль помола, мм 2,6
3. Толщина стружки корнеплодов, мм 15
4. Электродвигатель 4А71А2У3 ГОСТ 15150-69
5. Мощность электродвигателя, кВт 0,75

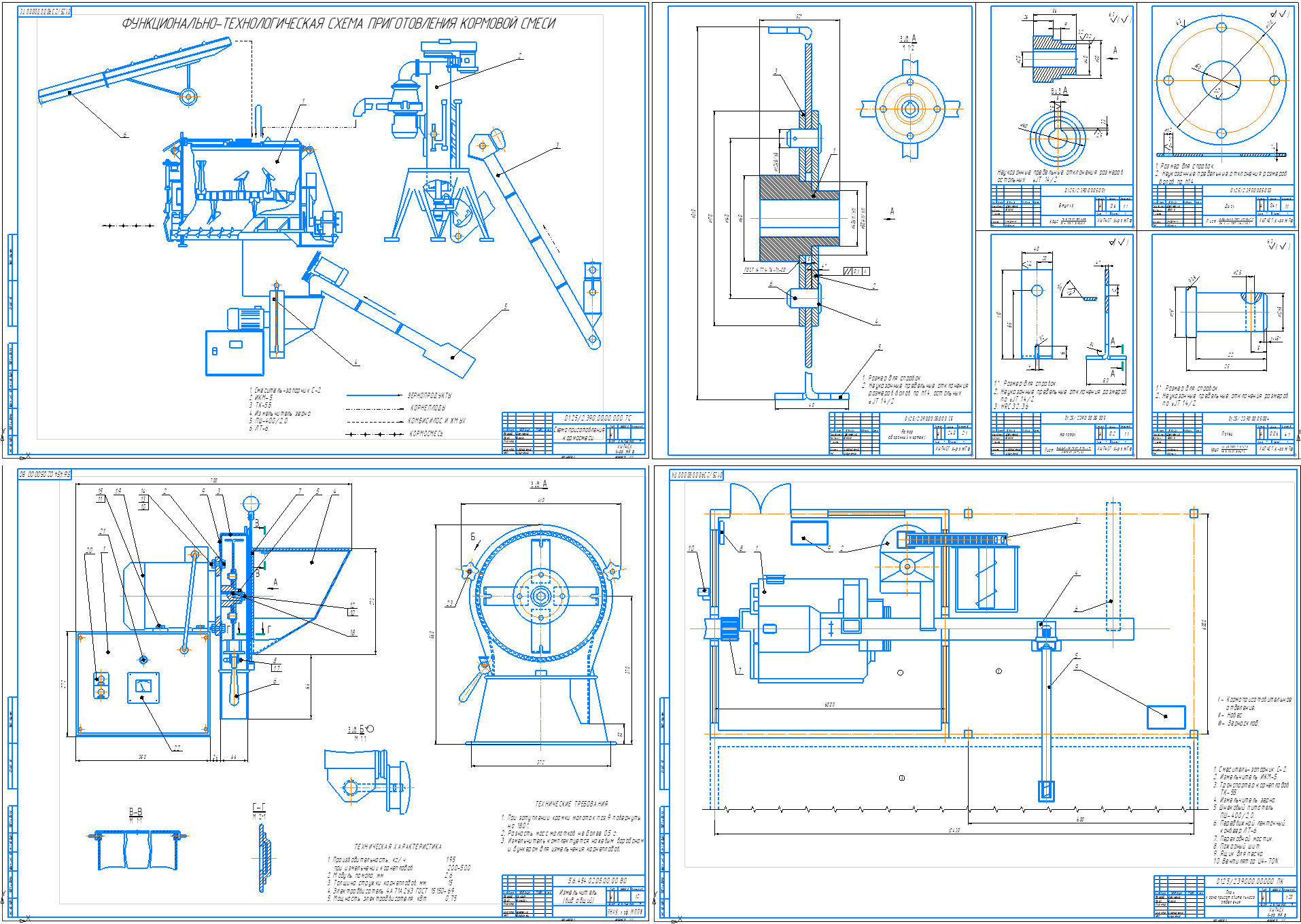

Состав: План кормоприготовительного отделения, Схема приготовления кормосмеси, Обзор типов молотковых дробилок, Измельчитель (вид общий), Ротор (сборочный чертеж + деталировка), Барабан ножевой + деталировка, БЖД, ЭП, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Сельское хозяйство / Механизации приготовления кормов для свиней с модернизацией молотковой дробилки

Просмотр файлов
Дробилка/
Дробилка/~$рк_вський нац_ональний техн_чний ун_верситет.doc
Дробилка/Записка, Демченко.doc
Дробилка/Спецификация1.doc
Дробилка/Спецификация2.doc
Дробилка/Спецификация3.doc
Дробилка/Спецификация4.doc
Дробилка/Спецификация5.doc
Дробилка/Харквський нацональний технчний университет.doc
Дробилка/Чертежи/
Дробилка/Чертежи/~$с.4 Дроб. ВО.CD~
Дробилка/Чертежи/~$с.6 Узел, детали 2.FR~
Дробилка/Чертежи/Рис.1 Пл. корм.CDW
Дробилка/Чертежи/Рис.2 Техн.сх. приг.кор..CDW
Дробилка/Чертежи/Рис.3 Обзор дробарок.CDW
Дробилка/Чертежи/Рис.4 Дроб. ВО.CDW
Дробилка/Чертежи/Рис.5 Узел, детали 1.FRW
Дробилка/Чертежи/Рис.6 Узел, детали 2.FRW
Дробилка/Чертежи/Рис.7 БЖ.CDW
Дробилка/Чертежи/Рис.8 ЭП.CDW
