Механизация кормоцеха для свиней с модернизацией дробилки КДУ-2

Харьковский национальный технический университет сельского хозяйства им. Петра Василенко
Факультет заочного образования Кафедра МТФ
Дипломный проект на тему «Проект комплексной механизации цеха по приготовлении кормов для свиней ЗАО «Горизонт» Латугинського района Луганской области»
2007г.

В данном дипломном проекте на основе анализа производственной деятельности сельскохозяйственного предприятия ЗАТ «Обрий», характеристики животноводческой фермы, существующих способов содержания животных рассмотрены технологии и усовершенствован механизированный процесс приготовления кормов, что позволит снизить себестоимость и повысить качество кормов, а также увеличить продуктивность животных.
В дипломном проекте произведен технологический расчет кормоцеха, на основании рационов кормления животных определены суточная и годовая потребность кормов. Составлена технологическая карта приготовления кормов для разрабатываемой фермы. На научно обоснованной технологии подобрано необходимое технологическое оборудование и определено расчетным путем его количество.
В конструктивной части проекта выполнен анализ существующих машин для измельчения початков кукурузы и предложена новая конструкция дробарки, которая наиболее полно отвечает современным требованиям.
В разделе безопасность жизнедеятельности разработаны мероприятия по охране труда и технике безопасности.
Предложенные разработки дипломного проекта имеют экономическое обоснование .
Дипломный проект содержит 87 страниц расчетно-пояснительной записки, в том числе 9 рисунков, 16 таблиц, 5 приложений, и 8 листов формата А 1 графической части.

СОДЕРЖАНИЕ
АННОТАЦИЯ
ВВЕДЕНИЕ 6
1. АНАЛИЗ ПРОИЗВОДСТВЕННОЙ ДЕЯТЕЛЬНОСТИ ПРЕДПРИЯТИЯ 9
1.1 Общие сведения о хозяйстве 9
1.2 Анализ отрасли растениеводства 11
1.3 Анализ отрасли животноводства 12
1.4 Анализ цеха механизации 14
1.5 Экономический анализ 16
1.6 Обоснование темы проекта 19
2. ТЕХНОЛОГИЧЕКАЯ ЧАСТЬ 21
2.1 Обоснование необходимости совершенствования процессов подготовки кормов к скармливанию
2.2 Выбор схем технологических процессов кормоцеха 21
2.2.1 Технологическая схема подготовки к скармливанию концкормов 21
2.2.2 Технологическая схема подготовки корнеклубнеплодов 22
2.2.3 Технологическая схема подготовки комбисилоса и зеленой массы . 23
2.2.4 Технологическая схема подготовки сенной муки 24
2.3 Расчет суточной потребности корма для свинофермы 25
2.4 Определение производительности линий кормоцеха и выбор машин
2.4.1 Линия приготовления корнеклубнеплодов 27
2.4.2 Линия приготовления комбисилоса и зеленой массы 28
2.4.3 Линия приготовления сенной муки 28
2.4.4 Линия смешивания кормов 29
2.4.5 Линия выгрузки готового корма 29
2.5 Разработка технологической схемы кормоцеха 30
2.6 Расчет потребности кормоцеха в электроэнергии, воде и паре 34
2.6.1 Расчет потребности электроэнергии 34
2.6.2 Расчет суточной потребности кормоцеха в воде 35
2.6.3 Определение суточного расхода пара 36
2.7 Построение графика работы машин и потребления электроэнергии 37
2.8 Техническое обслуживание машин кормоцеха 37
3. КОНСТРУКТОРСКАЯ РАЗРАБОТКА 40
3.1 Зооинженерные требования к разрабатываемой машине 40
3.2 Анализ конструкций кормодробилок 40
3.3 Технологический процесс разрабатываемой машины 42
3.4 Технологические, энергетические и прочностные расчеты универсальной дробилки кормов
3.4.1 Технологические расчеты машины 43
3.4.2 Энергетические расчеты машины 54
3.4.3 Прочностные расчеты машины 60
3.5 Техническое обслуживание машины 63
4. БЕЗПЕКА ЖИЗНЕДЕЯТЕЛЬНОСТИ 65
4.1. Мероприятия по охране труда 65
4.2 Безопасность конструкторской разработки 72
5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА 74
ЗАКЛЮЧЕНИЕ 84
ЛИТЕРАТУРА 85
ПРИЛОЖЕНИЯ 87

На основании опытных данных и исследований можно сказать, что для свинофермы наиболее рационально использовать универсальную кормодробилку КДУ-2, обеспечивающую заданное измельчение сырья вдоль и поперек волокон.
Техническая характеристика
Частота вращения ротора, мин 2725
Мощность двигателя, кВт 30
Производительность, т/ч 2,5
Габаритные размеры, мм:
длина 2800
ширина 1660
высота 3000
Ограждения условно сняты

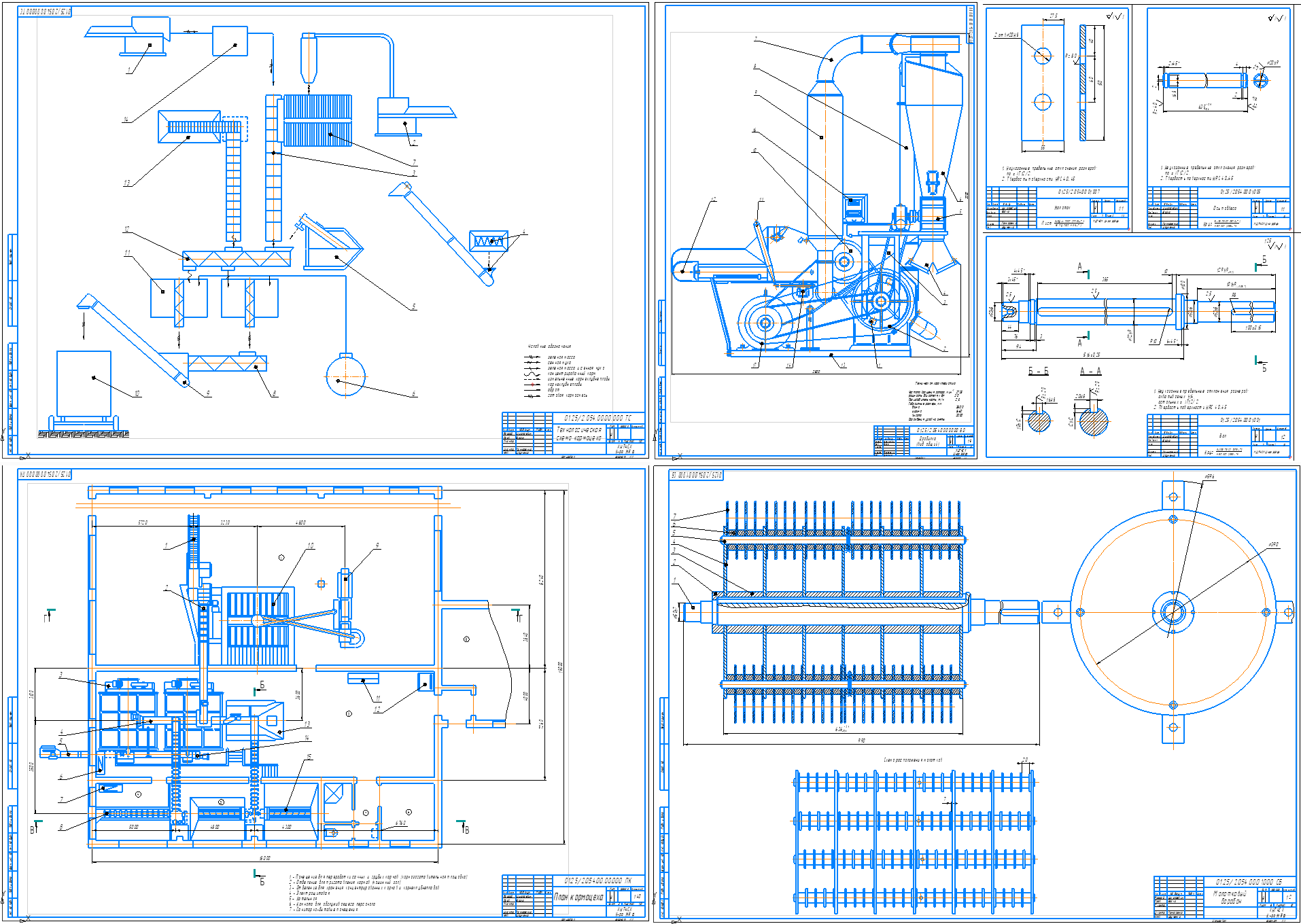

Состав: Технологическая схема кормоцеха, План кормоцеха, Разрез плана кормоцеха, Дробилка (вид общий), Молотковый барабан, Деталировка, БЖД, Экономическая эффективность, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Сельское хозяйство / Механизация кормоцеха для свиней с модернизацией дробилки КДУ-2
