Бета-тестирование КОМПАС-3D v19

Модернизация подъемного и сопроводительного транспортеров картофелеуборочного комбайна ПКК-2-02

Гомельский государственный технический университет им. П.О. Сухого
Кафедра “Сельскохозяйственные машины”
Дипломный проект на тему: «Модернизация подъемного и сопроводительного транспортеров картофелеуборочного комбайна для повышения его надежности
Гомель 2011

ВВЕДЕНИЕ
1. АГРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К МАШИНАМ ДЛЯ УБОРКИ
2. ФИЗИКО-МЕХАНИЧЧЕСКИЕ СВОЙСТВА КАРТОФЕЛЯ В ПЕРИОД УБОРКИ
3. СРАВНИТЕЛЬНЫЙ АНАЛИЗ КОНСТРУКЦИЙ МАШИН ДЛЯ УБОРКИ КАРТОФЕЛЯ
3.1. Выбор базового варианта
4. ИСЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ
4.1. Патентный поиск
4.2.Состояние вопроса. Агротехнологические аспекты машинной уборки картофеля
4.3. Обоснования технических решений по модернизации базового варианта
5. ОБОСНОВАНИЯ ПАРАМЕТРОВ РАБОЧИХ ОРГАНОВ МАШИНЫ (ТЕХНОЛОГИЧЕСКИЙ РАСЧЁТ)
6. КИНЕМАТИЧЕСКИЙ, ЭНЕРГЕТИЧЕСКИЙ, ПРОЧНОСТНОЙ РАСЧЕТЫ
7. ОПИСАНИЕ МОДЕРНИЗИРОВАННОГО КОМБАЙНА
8. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ЭКСПЛОТАЦИИ, РЕМОНТУ, ТО И ТЕХНИКИ БЕЗОПАСТНОСТИ, ОХРАНЕ ТРУДА
9. РАСЧЁТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОВЕДЕННОЙ МОДЕРНИЗАЦИИ
10. МЕРОПРИЯТИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ
ЛИТЕРАТУРА
ПРИЛОЖЕНИЯ

За базовый вариант картофелеуборочного комбайна принимаем полуприцепной двухрядный картофелеуборочный комбайн ПКК-2-02 (рисунок 3.15) , производства РУП Гомсельмаш.
Полуприцепной картофелеуборочный комбайн ПКК-2-02 с бункером и переборочным столом предназначен для уборки картофеля на легких и средних почвах в зонах возделывания картофеля с умеренным климатом, кроме горных, с предельным уклоном полей не более 4°.
Комбайн оснащен переборочным столом с площадками для работы обслуживающего персонала в количестве 4 человек.
Комбайн работает на междурядьях 70–75 и 90 см и агрегатируется с колесными тракторами тягового класса 1,4 (МТЗ-80/82).
Бережную уборку урожая, эффективную сепарацию и высокую производительность комбайна обеспечивают:
- активный колебатель с возможностью изменения частоты и амплитуды колебаний, продавливатель пласта с возможностью регулировки усилия прижатия и очищающий валец прутков первого сепарирующего транспортёра улучшают сепарацию и условия эксплуатации комбайна на связанных почвах;
- балка лемехов с возможностью регулировки угла установки лемехов;
- опорные катки фиксируют глубину подкапывания, которая регулируется винтами;
- второй сепарирующий транспортер имеет полностью обрезиненные планки, что позволяет аккуратно, без повреждений транспортировать картофель;
- вплотную над вторым сепарирующим транспортером движется ботвоудаляющий транспортер, который удаляет крупную ботву оставляя ее в поле;
- две горки для отделения мелких примесей верхнего и нижнего яруса с регулировкой угла наклона;
Для повышения надежности в комбайне применены комплектующие высокого технического уровня ведущих мировых производителей. Стабильную работу машины обеспечивают подъемный ковшовый транспортер и отделительные транспортёры (наклонные горки) производства фирмы WEIMAR (Германия), ремни и замки сепарирующих транспортеров производства фирмы ARTEMIS (Германия), а также гидроаппаратура европейского производства, что повышает надежность машины и увеличивает ее ресурс.

Технические характеристики:
Количество одновременно убираемых рядков, шт 2
Ширина междурядий, см 70-75/90
Производительность за 1 час основного времени:
- на междурядьях 70, 0,84 га/ч
- на междурядьях 90, 1,0 га/ч
Глубина подкапывания относительно вершины гребня, не более, см 25
Угол установки лемехов регулируемый
Количество рабочих мест переборщиков 4
Колебатель 1-ого сепарирующего транспортера
Габаритные размеры комбайна в транспортном положении:
Длина, 1000 мм
Ширина, 4000 мм
Высота, 4000 мм
Масса, 6800 кг

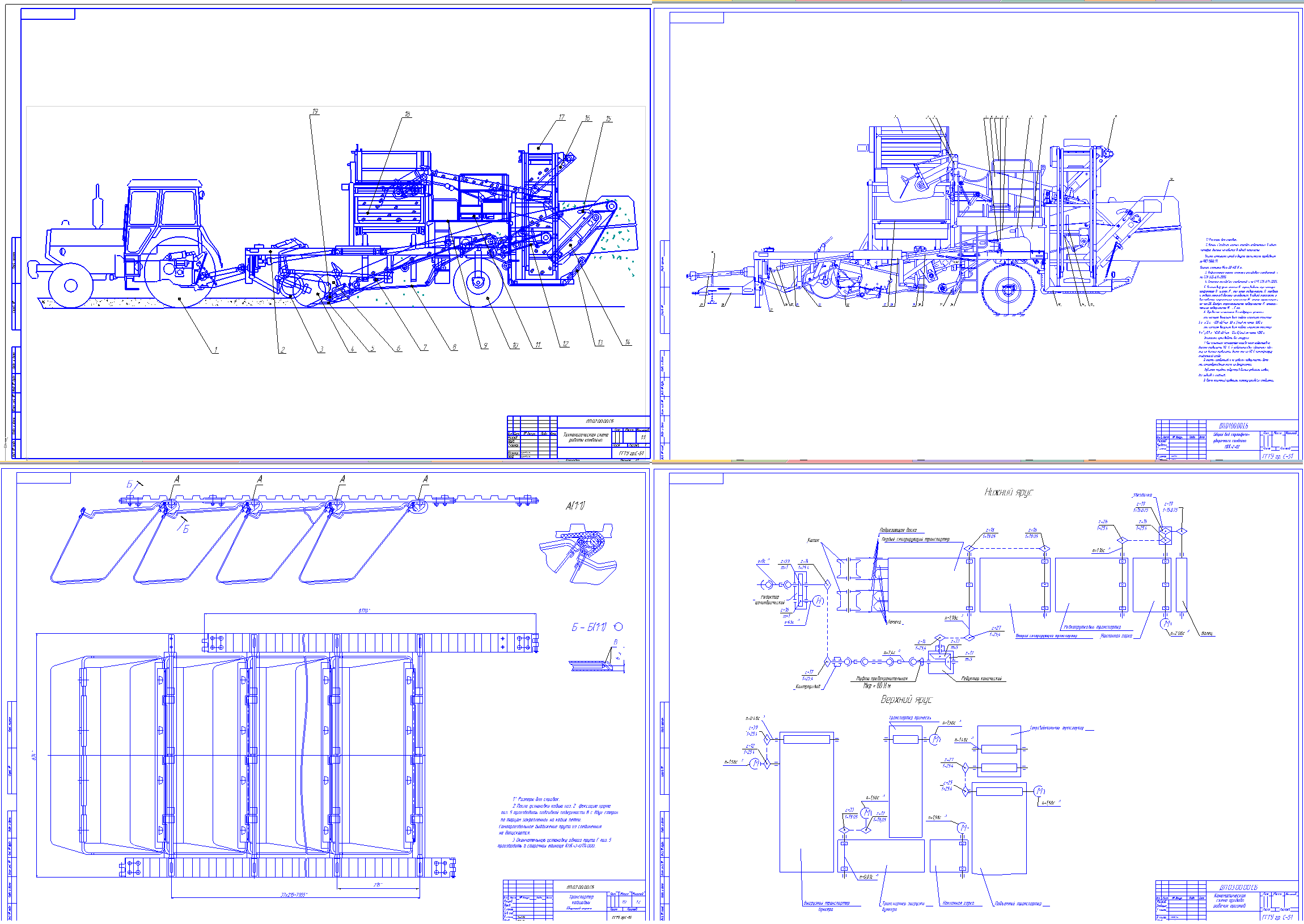

Состав: Общий вид картофеле-уборочного комбайна ПКК-2-02 (СБ), Транспортер ковшовый (СБ), Кинематическая схема привода рабочих органов, Комбайн до модернизации и после модернизации, Технологическая схема, Деталлировка, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Сельское хозяйство / Модернизация подъемного и сопроводительного транспортеров картофелеуборочного комбайна ПКК-2-02

+10 ЭНЕРГОСБЕРЕЖЕНИЕ.doc
0ВВЕДЕНИЕ.doc
1.doc
2.doc
3.doc
6++++++++++.doc
7.doc
8 ࠡ⪠ ய⨩ 孨 ᭮.doc
Деталировка вал и колесо транспортера1.frw
До и после модернизации 1.frw
звездочка1.frw
Кинематическая схема 1.frw
Кинематический расчет.doc
Ковшовый транспортер 1.frw
ЛИТЕРАТУРА.doc
Общий вид1.frw
ПРИЛОЖЕНИЕ.doc
Прочностной расчет.doc
СОДЕРЖАНИЕ.doc
Спецификации.frw
Ступица1.frw
Технологический процесс.cdw
Технологический расчет.doc
Экономика.doc
Экономика++++++++++++.doc
Энергетический расчет.doc
