Совершенствование технологии возделывания картофеля с модернизацией транспортера загрузки бункера картофелеуборочного комбайна ПКК-2-02

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
УО «БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Факультет инженерный
Кафедра механизации и практического обучения
Дипломный проект на тему: «СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ КАРТОФЕЛЯ С МОДЕРНИЗАЦИЕЙ ТРАНСПОРТЕРА ЗАГРУЗКИ БУНКЕРА КАРТОФЕЛЕУБОРОЧНОГО КОМБАЙНА ПКК-2-02
Горки 2016г.

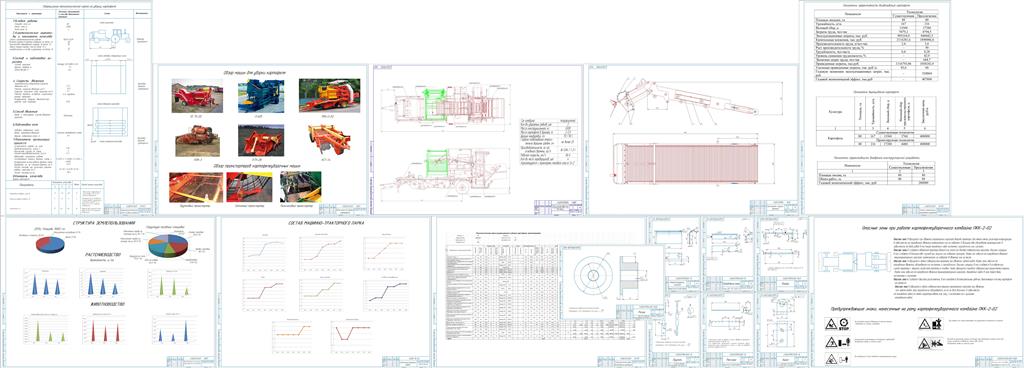

Дипломный проект состоит из пояснительной записки на 82 страницах печатного текста формата А4 и десяти листов графической части формата А1. Пояснительная записка содержит 11 рисунков, 17 таблиц.
Ключевые слова: КАРТОФЕЛЬ, УБОРКА, КАРТОФЕЛЕУБОРОЧНЫЙ КОМБАЙН, ТЕХНОЛОГИЯ, ЭФФЕКТИВНОСТЬ.
В первой части дипломного проекта проведен анализ производственно-экономической деятельности, сформулированы цель и задачи проекта.
Во второй части дается характеристика основных элементов технологии возделывания картофеля с учетом достижений передового опыта.
В третьей части дипломного проекта произведен расчет технологии возделывания картофеля, а также разработана перспективная технологическая карта возделывания картофеля. Произведен расчет показателей технологической и операционной карт.
В четвёртой части сделан обзор машин, дано обоснование конструкторской разработки.
Известно устройство для уменьшения повреждения клубней сходящих с транспортера в транспортное средство или бункер, над выгрузным концом которого размещен связанный с рамой направляющий кожух с установлен-ным на его внутренней поверхности амортизирующим элементом, при этом на раме устройства ниже направляющего кожуха установлен гаситель скорости корнеплодов.
Недостатком устройства является то, что направляющий кожух жестко зафиксирован на раме. Поэтому в этом устройстве не обеспечивается плавное снижение скорости корнеплодов в различных точках траектории их падения в кузов транспортного средства. Сначала, несмотря на наличие амортизирующего элемента, наблюдаются сильные удары корнеплодов о неподвижный направляющий кожух, при дальнейшем движении скорость их падения замедляется только в одном месте, расположенном в непосредственной близости от концевой части транспортера, поэтому при сходе с гасителя корнеплоды, в результате свободного падения, приобретают высокую скорость, что вызывает также сильные удары с большими их повреждениями в кузове транспортного средства.
Предлагаемый способ снижения повреждений клубней заключается в том, что гаситель скорости корнеплодов выполнен в виде консольной за-крепленной рессоры из эластичного листового материала, при этом направляющий кожух связан с рамой посредством его амортизирующего элемента, что обеспечивает плавное снижение скорости корнеплодов в различных точках траектории их падения.
Произведены технологические расчёты.
В пятой части произведен анализ состояния охраны труда и разработаны мероприятия по улучшения состояния охраны труда, также разработан уголок по охране труда.
В шестой части проекта дана экономическая оценка предлагаемой технологии возделывания картофеля и конструкторской разработки.
Сделаны выводы и предложения, указана использованная литература, приведены приложения.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………...
1 ПРОИЗВОДСТВЕННО-ЭКОНОМИЧЕСКАЯ ХАРАКТЕРИСТИКА ХОЗЯЙСТВА……………………….………………………………….……..
1.1 Общие сведения о хозяйстве………………………………………
1.2 Природно-климатические условия…………………………………
1.3 Анализ производства продукции растениеводства..........….…...
1.4 Анализ производства продукции животноводства...…….……...
1.5 Анализ состава машинно-тракторного парка. ………………….
1.6 Цель и задачи проекта……………………………………………...
2 ОСНОВЫ ПОЛУЧЕНИЯ ВЫСОКИХ УРОЖАЕВ КАРТОФЕЛЯ……………………………………………………….…….………………
2.1 Народно-хозяйственное значение картофеля……..…………….
2.2 Биологические особенности столовой свеклы………….……….
2.3 Основы агротехники возделывания картофеля………………….
3 РАЗРАБОТКА ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ КАРТОФЕЛЯ В ОАО «ОБИДОВИЧИ»………………....….………………..…………..........
3.1 Анализ существующей технологии ……………………………...
3.2 Прогнозирование урожайности………………….……………….
3.3 Разработка технологии возделывания столовой свеклы…………
3.4 Разработка операционной карты технологического процесса уборки картофеля………………………………………………….………..
3.4.1 Агротехнические требования к уборке картофеля…………..
3.4.2 Комплектование агрегатов для уборки картофеля………….
4 МОДЕРНИЗАЦИЯ КАРТОФЕЛЕУБОРОЧНОГО КОМБАЙНА ПКК-2-02……………………………………………………………………….….
4.1 Обзор машин для уборки картофеля…………………..……….
4.2 Обоснование предлагаемой модернизации …………………..….
4.3 Устройство и рабочий процесс машины……………….………..
4.4 Расчет основных параметров…......……………….……………..
5 ОХРАНА ТРУДА………………………………………………………....
5.1 Анализ состояния охраны труда в ОАО «Обидовичи»..............
5.2 Анализ опасных и вредных факторов при возделывании картофеля…………………………………………………………..………………
5.3 Мероприятия по улучшению состояния охраны труда в ОАО «Обидовичи»..............................................................................................
5.4 Уголок по охране труда…………………………………………..
6 ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ДИПЛОМНОГО ПРОЕКТА…
6.1 Экономическое обоснование эффективности внедрения проектируемого способа механизации производства картофеля……………..
6.2 Экономическое обоснование эффективности внедрения конструкторской разработки……………………………................................
ЗАКЛЮЧЕНИЕ……………………………………………………………….
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ………………………...
ПРИЛОЖЕНИЯ………………………………………………………………. 83
